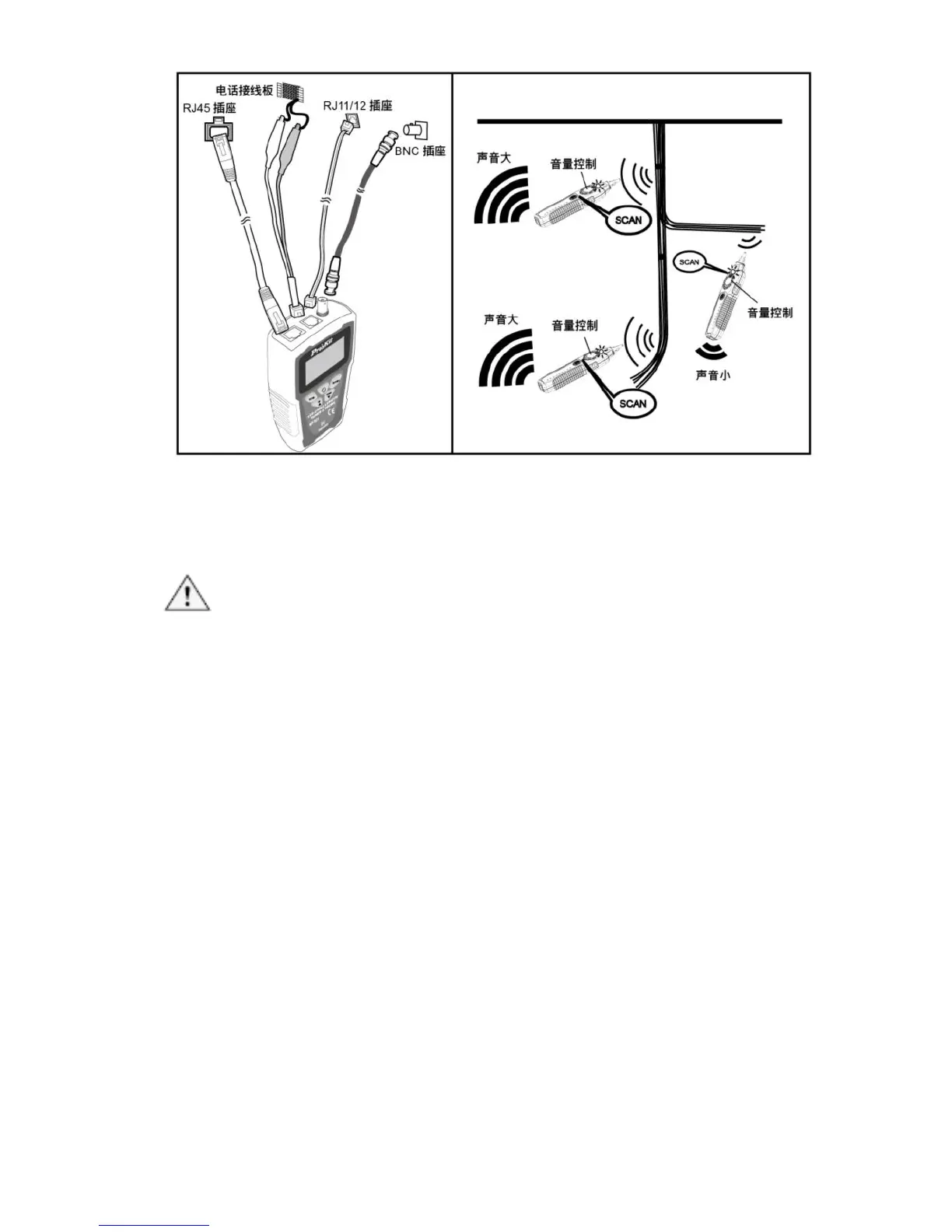

(图九) 分离电线
13．工作中的网络检测：
注意：
• 此测试方法只能测试网线路连通或断路，不能检测交叉或短路。
• 工作中的网络测试，部份厂牌的HUB，因电路设计的不同，仅会显示
1、2、3、6短路。
1. 依(图十)所示，将MT-7071 LCD音频线长产生器 妥善连接RJ45(8P/8C)
网络线或插座、另一端连接在正在工作的网络交换机上。
2. 参阅「18.操作流程图 B.(类型：)」，依照指示操作：选择正确的…「双
绞网络线/六类网络线」。
3. 参阅「18.操作流程图 C.(线对测试)」，依照指示操作：进行线对测试。
4. 线对测试结果，显示如下(图十)：
5. 当MT-7071 LCD音频线长产生器 上的结果显示「短路讯息 」和「1~8、
G」短路时，表示网络线1~8、G全部连通，如结果显示有任何pin未连通，
代表线路故障。
