Pro'sKit MT-7071 - 分離電線

47
接線板或牆壁，查找佈線線路的大致位置。接近時，MT-7071接收器 的
喇叭響起音頻信號聲音，喇叭聲音越大，表示信號越強；同時信號強弱
指示燈LED亮紅色，LED指示燈明暗程度會隨信號強度改變，當此指示
燈越亮，表示信號越強。
6. 旋轉音量旋鈕，控制音量由大到小，則可以改變查找電線的靈敏度，將
搜尋位置由30cm縮小到10cm以內，準確查找到電線。

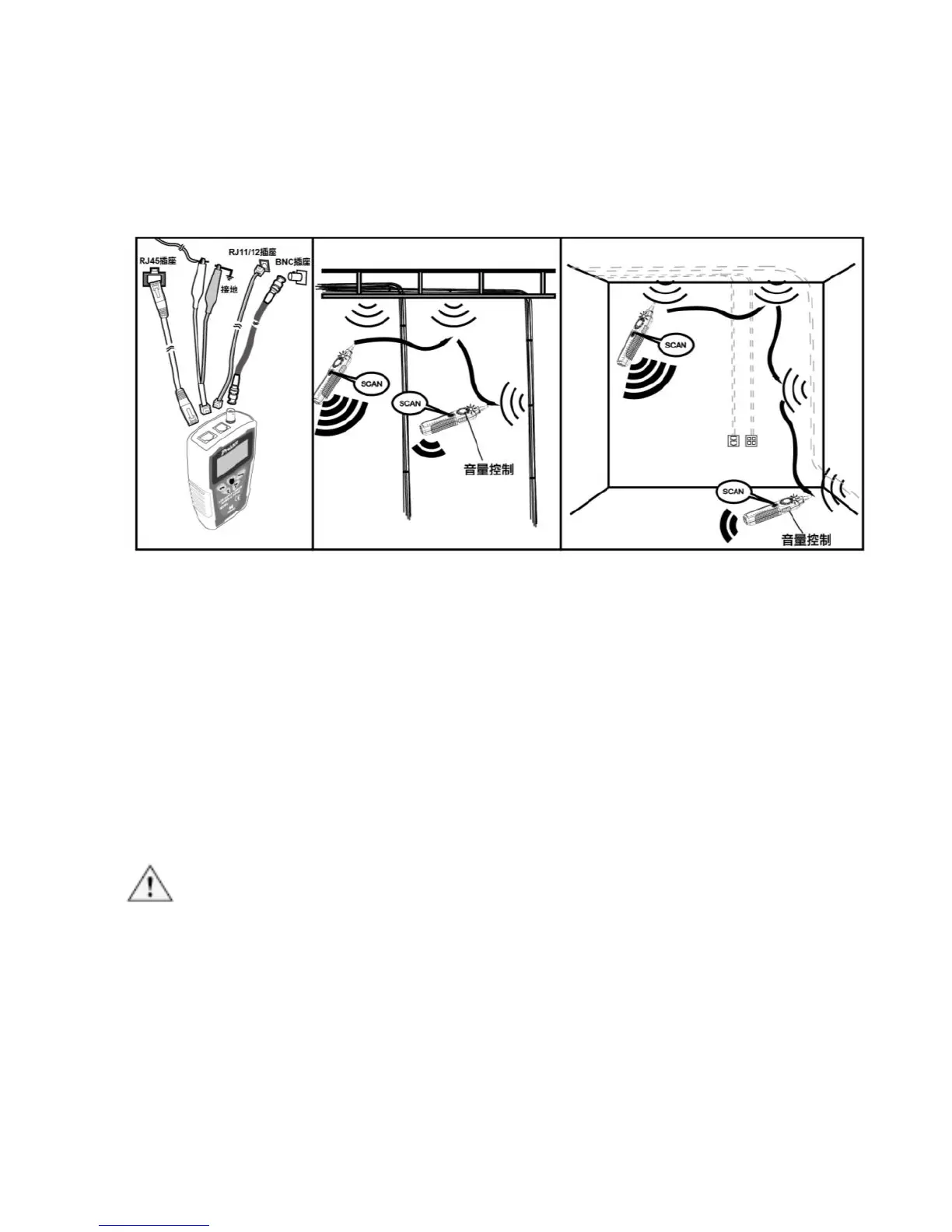

(圖八) 查找電線
分離電線
當你需要尋找綑綁在一起的電纜其中一條電線，或多芯電纜中的其中一條芯線
時，請依照前面查找電線的步驟(1.)到(4.)進行(如圖八)，然後再依照下列步驟(如
圖九)繼續進行：
7. 將電纜線分開約30~45cm長，採用二分法，將電纜線的芯線概略分為左右
各一半，使用MT-7071接收器尋找目標芯線的位置，喇叭聲音較大和LED
燈比較亮(信號較強)的一邊，代表其中包含了你所要尋找的目標芯線。
8. 旋轉音量旋鈕，控制音量由大到小，則可以改變查找電線的靈敏度，將搜
尋位置由30cm縮小到10cm以內，準確找到目標芯線的位置。
9. 重複前面二分法的(5.)、(6.)步驟，則可輕易找到目標芯線。
注意
如果不能正確分辨兩導線電纜上的音頻信號，可能電纜線已短路或斷路。請使用
連通測試(圖十一)，檢查接電纜線是否短路或斷路。
