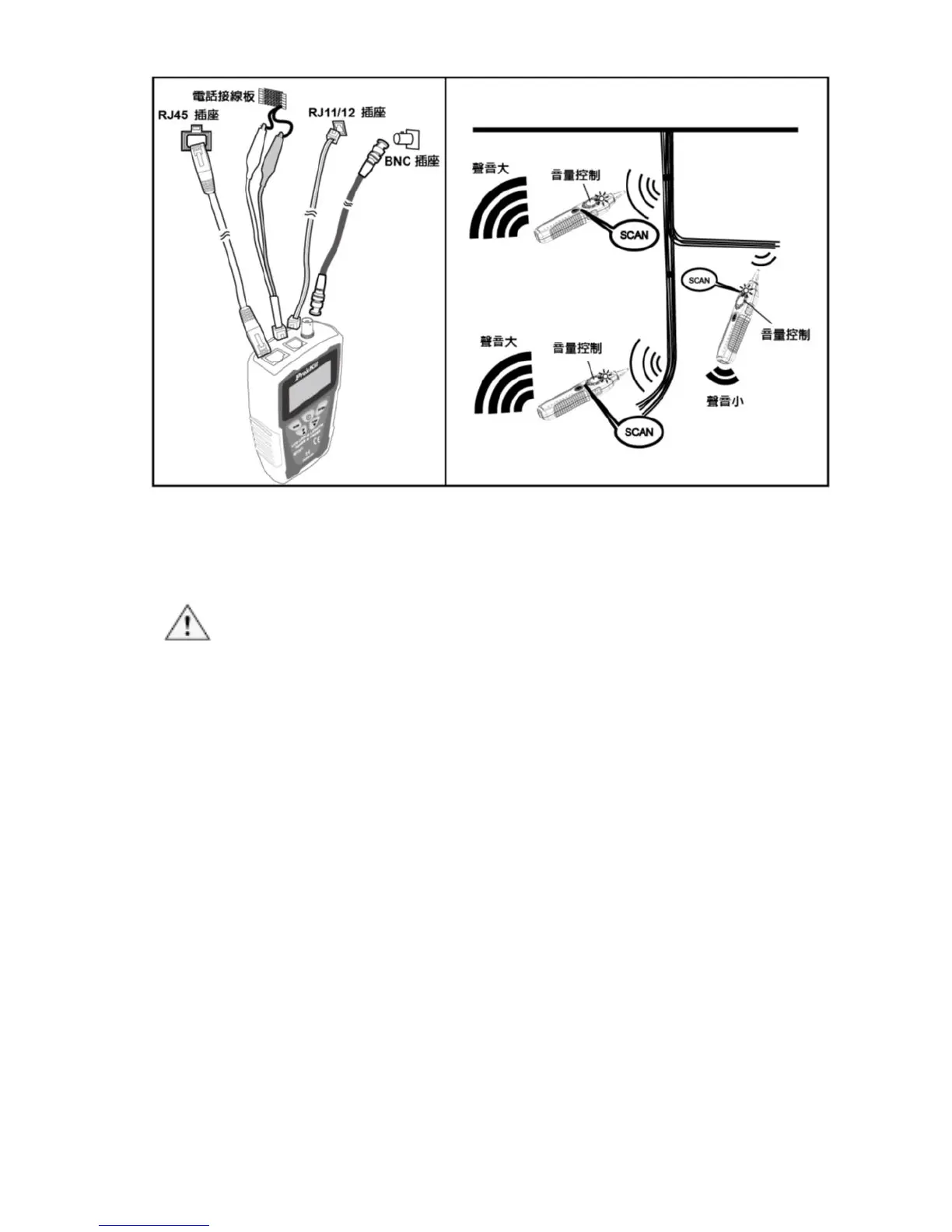

(圖九) 分離電線
13．工作中的網路檢測：
注意：
• 此測試方法只能測試網線路連通或斷路，不能檢測交叉或短路。
• 工作中的網路測試，部份廠牌的HUB，因電路設計的不同，僅會顯示
1、2、3、6短路。
1. 依(圖十)所示，將MT-7071 LCD音頻線長產生器 妥善連接RJ45(8P/8C)
網路線或插座、另一端連接在正在工作的網路交換機上。
2. 參閱「18.操作流程圖 B.(類型：)」，依照指示操作：選擇正確的…「雙
絞網路線/六類網路線」。
3. 參閱「18.操作流程圖 C.(線對測試)」，依照指示操作：進行線對測試。
4. 線對測試結果，顯示如下(圖十)：
5. 當MT-7071 LCD音頻線長產生器 上的結果顯示「短路訊息 」和「1~8、
G」短路時，表示網路線1~8、G全部連通，如結果顯示有任何pin未連通，
代表線路故障。
