Pro'sKit MT-7071 - 线对(Cable Map)测试(1 对 1); 线对(Cable Map)测试(1 对 8)

66

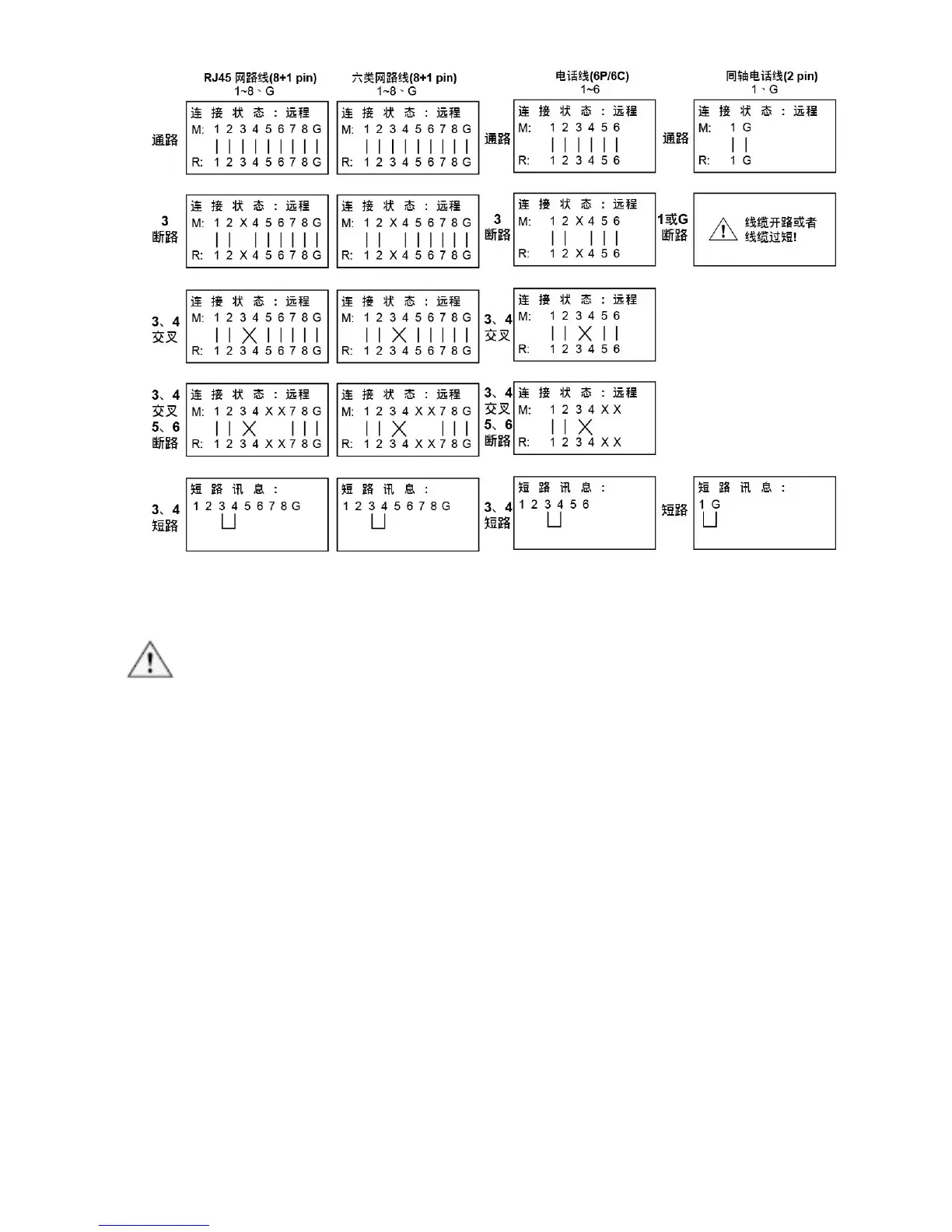

(图四-2) 1对1远程器-线对测试结果指示
1对8远程器-线对测试(MT-7071K)
注意：
• 使用1对8远程器进行线对测试，可以显示每个远程器的ID #1~#8号码，不
会显示屏蔽或非屏蔽线，测试远程有蜂鸣声音提示。
• 1对8远程器采用1对线(2条线)的方式设计，网络线的对线为：#1pin &
#2pin、#3pin & #6pin、#4pin & #5pin、#7pin & #8pin，电话线的对线为：
#1pin & #6pin、#2pin & #5pin、#3pin & #4pin。使用1对8远程器进行网
络线的线序/故障测试，当#1pin断路时，同时#2pin显示断路；电话线#1pin
断路时，同时#6pin显示断路。如需测得更详细的每ㄧ单pin线序/故障结果，
建议改用「1对1远程器-线对测试」，请参阅「1对1远程器-线对测试」。
• 使用1对8远程器进行线对测试，如果LCD显示#3pin ＆ #6pin、#4pin ＆
#5pin，这2对线交互闪烁时，表示#3pin ＆ #6pin、#4pin＆#5pin存在串
绕(不符合EIA/TIA568A/B接线标准)或被测得跳接线过短。
• 搭配1对8远程器，进行RJ11/RJ12电话线6P/6C、6P/4C、6P/2C线序/故
障测试，通路状态如(图五-1)。
1. 如(图三)所示，将MT-7071 LCD音频线长产生器 与被测电缆线确实接
妥。
2. 参阅「18.操作流程图 B.(类型：)」，依照指示操作：选择正确的…「双
绞网络线/六类网络线/电话线/同轴电缆线」。
3. 参阅「18.操作流程图 C.(线对测试)」，依照指示操作：进行线对测试。
4. 1对8远程器的线对测试，假设使用ID#6远程器，进行网络线、电话线
6P/6C测试时, 当测试结果「通路」时，远程器响「哔.哔.哔.哔.哔…」
