Pro'sKit MT-7071 - Page 41

40
L
CD CABLE LENGTH
T
ONER & P
R
OBE
M
T
-7071
TRANSMITTER
ENTER
RETURN
DOWN
UP

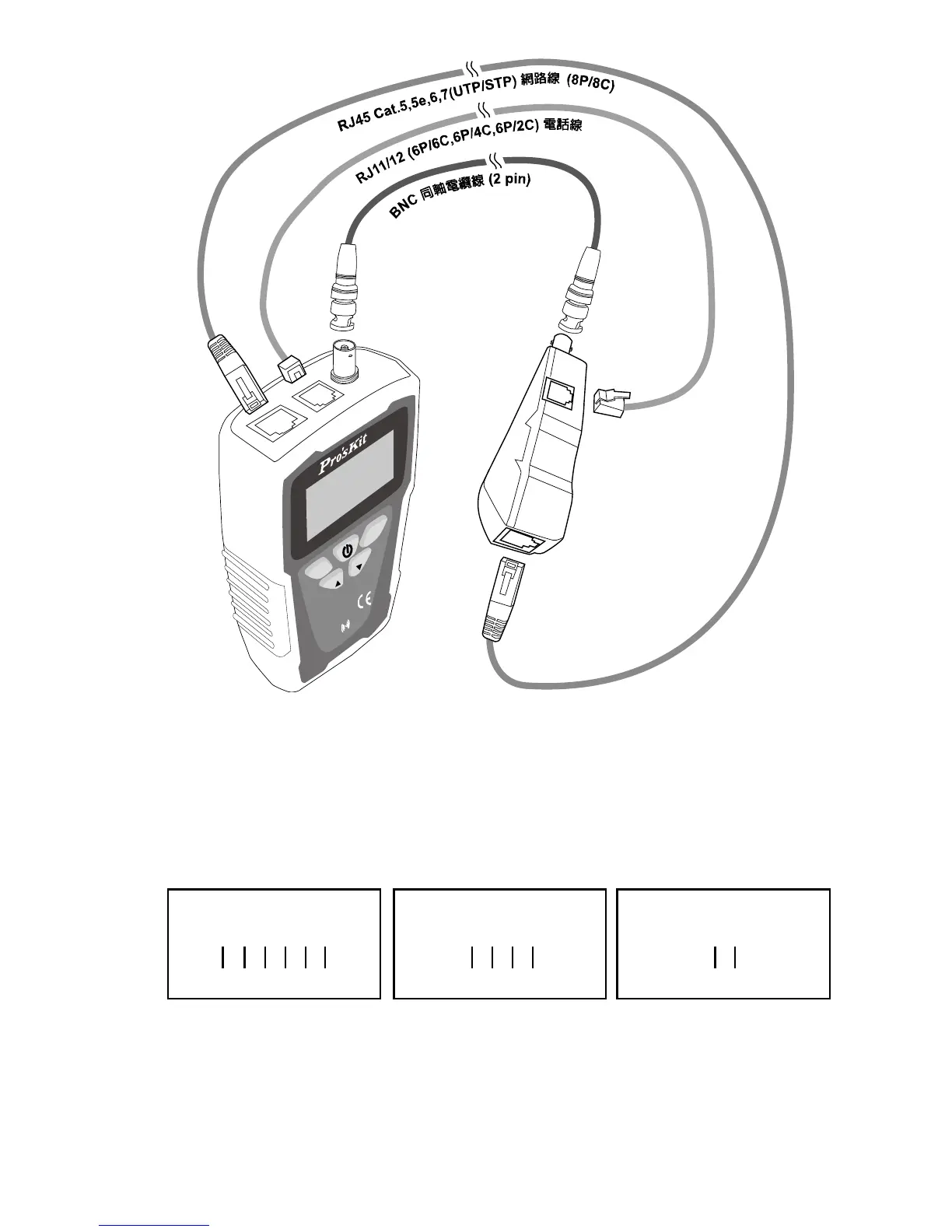

(圖三) 線對表(Cable Map)測試
連接狀態: 遠程
電話線(6P/6C) 電話線(6P/4C) 電話線(6P/2C)
連接狀態: 遠程 連接狀態: 遠程
M:
1 2 3 4 5 6
1 2 3 4 5 6
R:
M:
X 2 3 4 5 X
X 2 3 4 5 X
R:
M:
X X 3 4 X X
X X 3 4 X X
R:
通路
(圖四-1) 電話線 6P/6C、6P/4C、6P/2C
1 對 1 遠端器-線對測試通路狀態
