La cellule se raccorde au coffret par les câbles à
connecteurs rapides (longueur du câble de environ
chaque paire de connecteurs bien assemblés
modérément sur chaque connecteur.
NE JAMAIS MODIFIER, RACCOURCIR OU
RALLONGER CES CÂBLES.

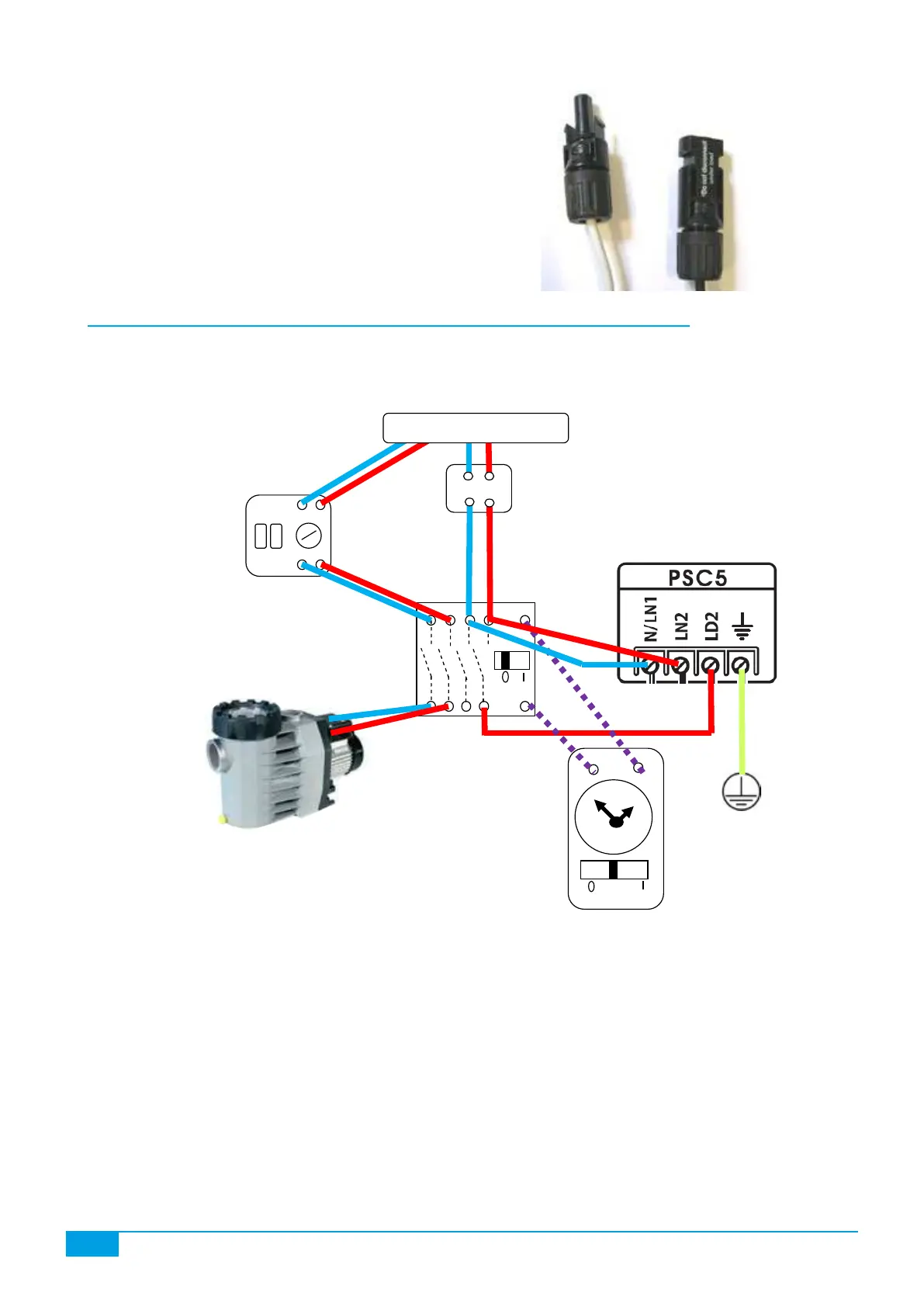

• RACCORDEMENT DU COFFRET DE CONTRÔLE AU RÉSEAU ÉLECTRIQUE :
Horloge
Disjoncteur magnéto-
thermique pompe
Contacteur*
Disjoncteur, porte-
fusible, ou secionneur
Principe : la production de chlore par la cellule doit être asservie à la fois au fonctionnement de la
N/LN1 = neutre permanent
LN2 = phase permanente (coffret et pH-Clear)
LD2 = phase asservie (cellule)
la pompe : utiliser un contacteur à 4 entrées/sorties de puissance comme sur le schéma, à défaut
L’ampérage électrique nominal appelé par le coffret est le suivant :
Coffret pour bassin jusqu’ à 80 m3 = 0,6 A
Coffret pour bassin jusqu’à 150 m3 = 1,2 A
Nous conseillons le raccordement du coffret au contacteur, et du contacteur au secteur avec un câble
de brins de section 1,5 mm2. En cas de câble très long, passer sur du 2,5 mm2.
