63/84
2015/02 - Indice de révision : B - Code : 29650
IV. MONTAGE
• HYDRAULISCHE ANSCHLÜSSE
Wichtig: Wenn Sie den Standort für die
verschiedenen Bestandteile festlegen und noch
bevor Sie die Bypass-Verbindungen herstellen,
sollten Sie sich unbedingt vergewissern, dass
die Stromkabel der einzelnen Bestandteile lang
genug sind, um von deren Installationsort bis
zum Steuergerät zu
reichen.
Schaffen Sie im
Technikraum eine
Bypass-Verbindung,
und zwar nach
allen anderen am
hydraulischen
Kreislauf montierten
Geräten, um die
Installation von Zelle,
und pH-Clear Pumpe (sofern eine solche installiert
Die Zelle kann vertikal oder horizontal ausgerichtet
werden, vorausgesetzt, die im Diagramm
Die Zelle sollte an einem hohen Punkt am Hydraulik-
Kreislauf installiert werden, um Luftansammlungen
- sollte denn Luft in den Hydraulik-Kreislauf
gelangen - in der Zelle zu vermeiden.
sollte dies kurz nach der Zelle platziert werden.
Der Bypass sollte so
konzipiert sein, dass die
zum Entkalken der Zelle
(bei ausgeschalteter
Filtration) eingespritzte
Säure in der Zelle
verbleibt. Bei manchen
Konfigurationen
wird dies die
Installation eines
Rückschlagventils
erfordern.
Der Strömungswächter ist so zu positionieren,
dass die zum Entkalken der Zelle verwendete
Säure ihn nicht berührt. Ein Rückschlagventil
kann dies gewährleisten.

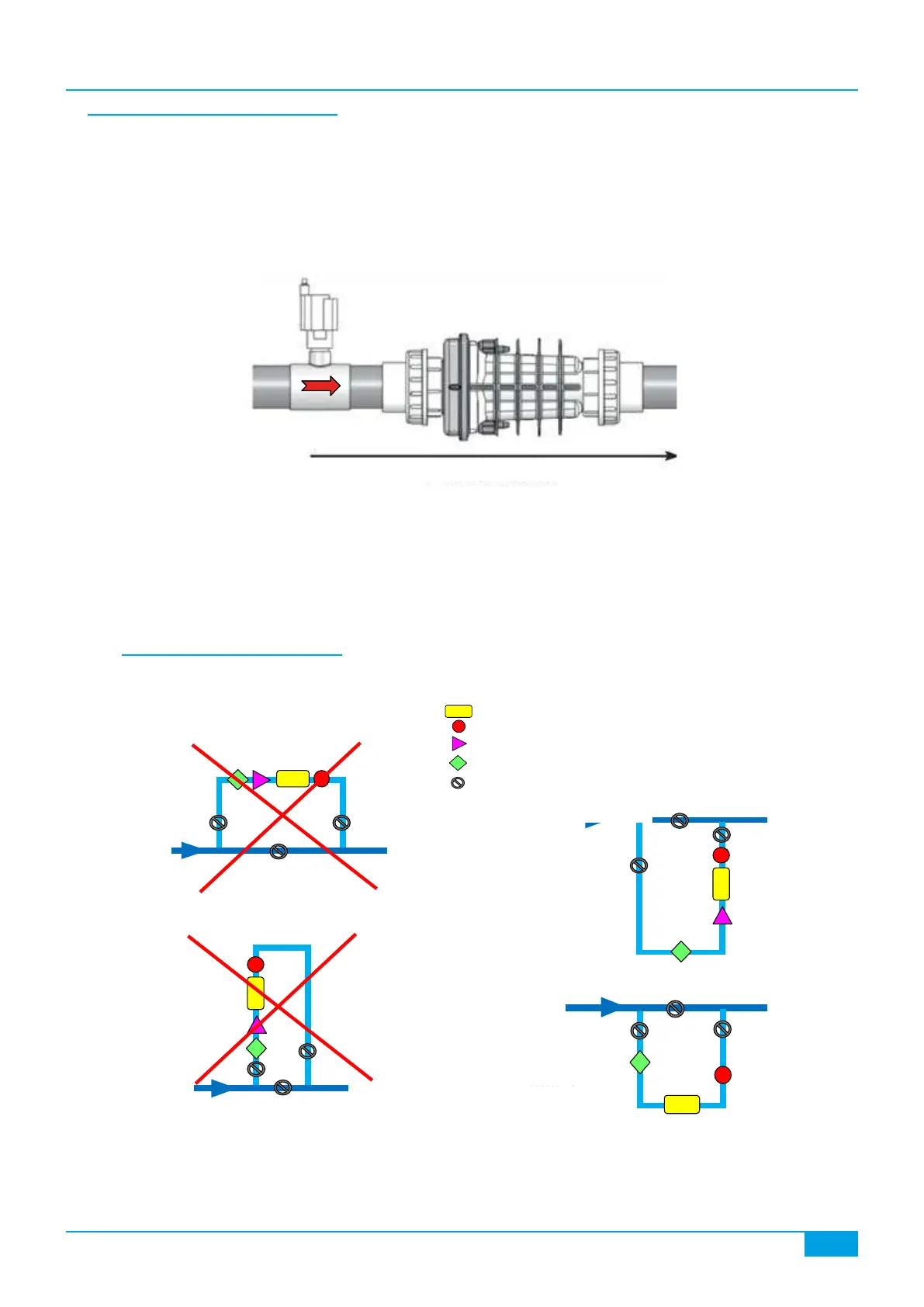

• BEISPIEL-KONFIGURATIONEN
autres organes
du circuit
(pompe, filtre
retour
bassin
OK
Opimal,
clapet non
nécessaire
Cellule
Pompe pH-clear
Clapet ani-retour (non fourni)
Détecteur débit + sonde T°C
Vanne ¼ de tour
Von anderen
Komponenten
des Kreislaufs
(Pumpe, Filter,
etc.)
Zur
Einlaufdüse
des
Beckens
Optimal,
Rückschlagventil
nicht erforderlich
Zelle
pH-Clear Pumpe
Rückschlagventil (nicht enthalten)
Kugelhahn
STRÖMUNGSRICHTUNG
