Procopi ESS PRO - Anschluss der Komponenten an das Steuergerät

67/84
2015/02 - Indice de révision : B - Code : 29650
• ANSCHLUSS DER VERSCHIEDENEN KOMPONENTEN AN DAS STEUERGERÄT:

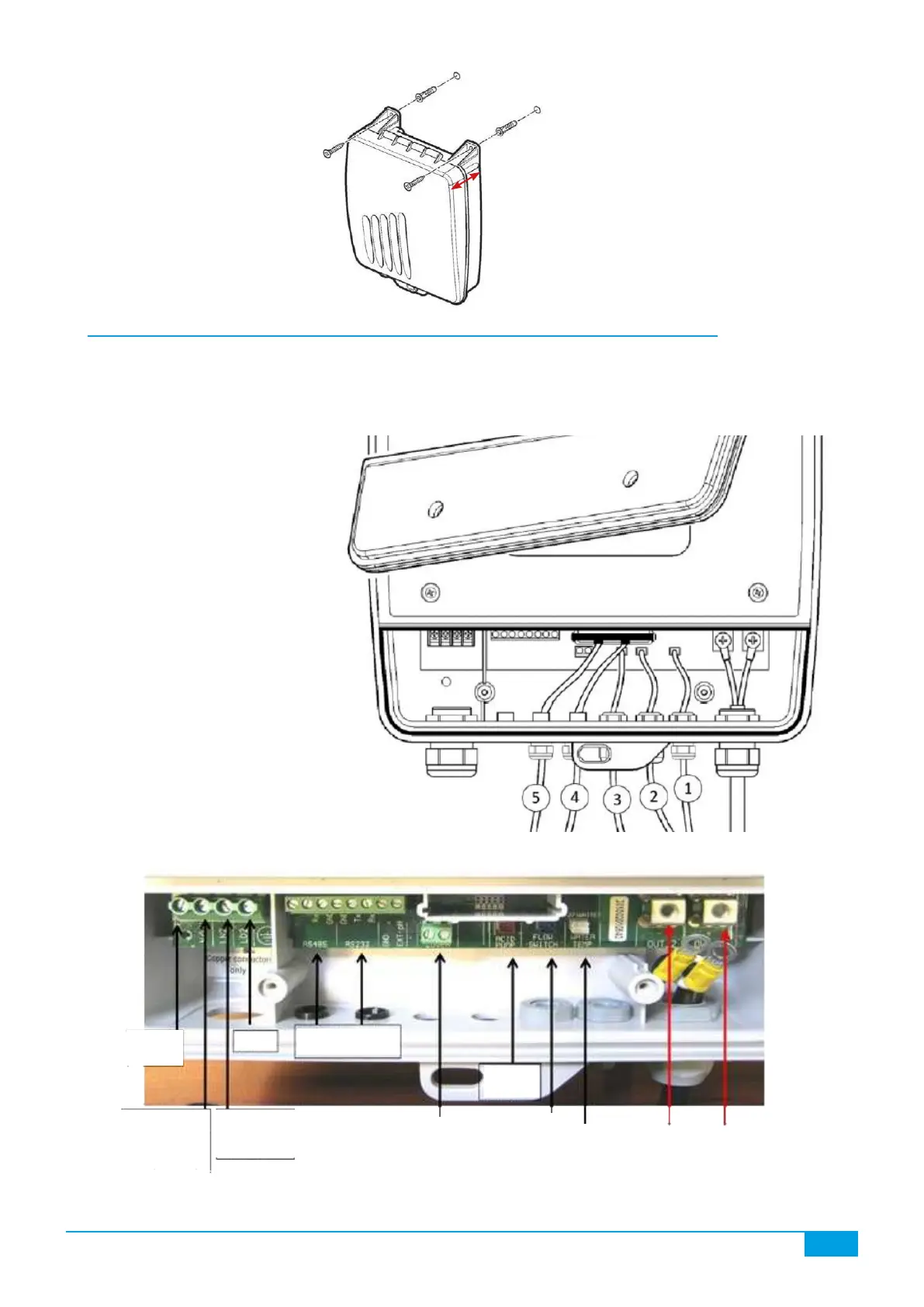

Entfernen Sie die Blende über den Klemmen wie in
der Abbildung gezeigt.
Führen Sie die Anschlusskabel durch die
Kabeldurchführungen in das Steuergerät wie unten
dargestellt.
Stärke: 95 mm
Kabellänge: 3,60 m
1. 
2. 
3. pH-Clear (Rot)
4. pH-Sonde
5. 
La cellule se raccorde au coffret par les câbles à connecteurs rapides (longueur du câble de
t
i
N/LN =
Nullleiter
Erde
pH-Clear
Pumpe
Serielle Anschlüsse,
Modem oder
Computer
LN2 = immer
stromführend
(wahlweise mit
pH-Clear)
LN2 =
stromführend
gekoppelt an
Filtration
Abdeckblende
(Potentialfreier Kontakt = EES
Output ist normal, wenn keine
Spannung gemessen wird)
Zelle
- Pluspol
Zelle
+ Pluspol


-Sensor
