ProMinent
®
Page 44

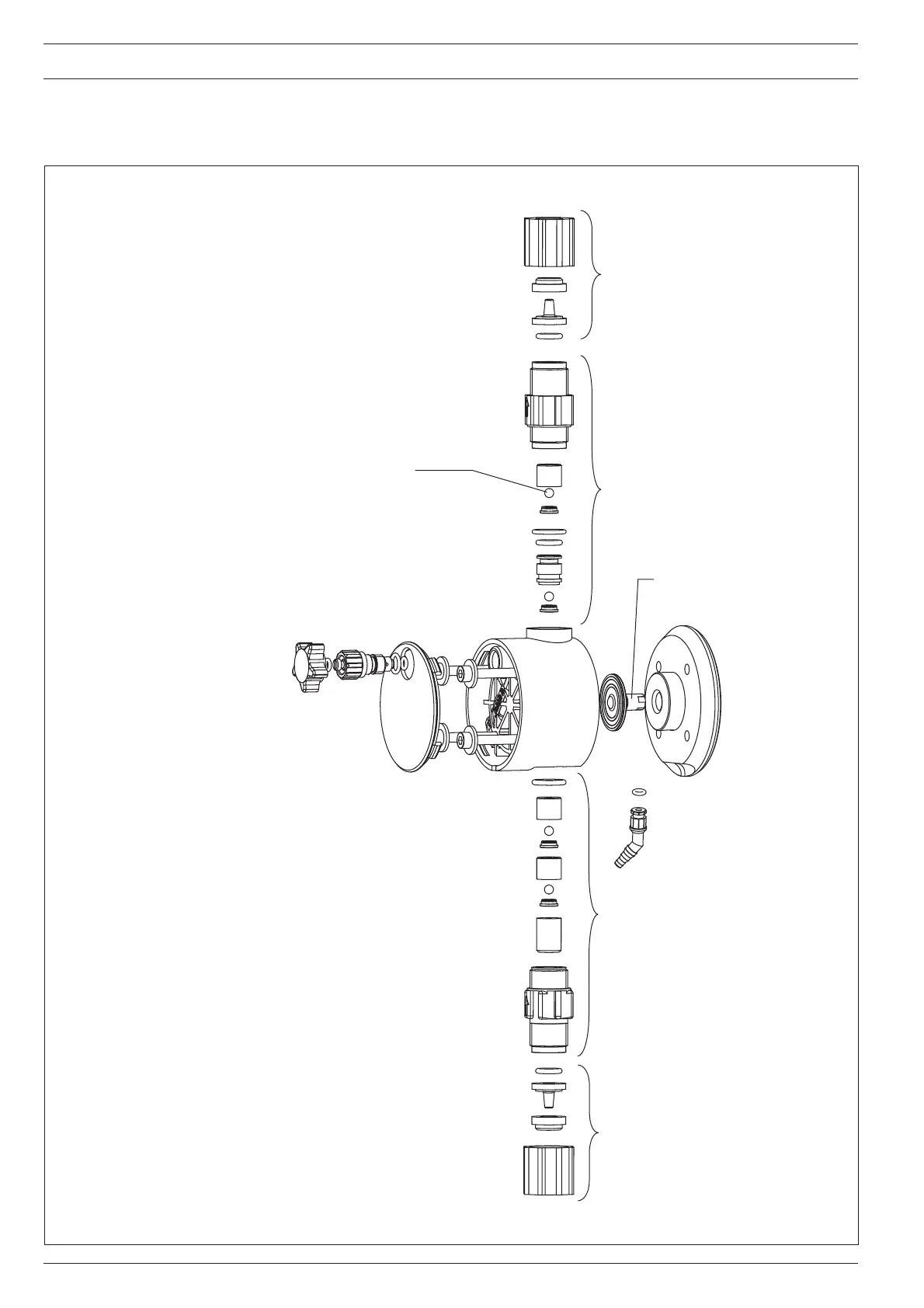

Exploded diagrams of liquid ends
Liquid end 1000 - 1005 (1605)
PP with coarse/fine bleed
ProMinent
The listed items are included in the spare parts kit.
Subject to technical alterations.
Spare parts kits for:
Type Material Order No.
1000 PPE 1001644
1601 PPE 1001645
1602 PPE 1001646
1005 (1605) PPE 1001647
1000 PPB 1001652
1601 PPB 1001653
1602 PPB 1001654
1005 (1605) PPB 1001655
4 valve balls 404201
Connector kit
Diaphragm 1000 1000244
Diaphragm 1601 1000245
Diaphragm 1602 1000246
Diaphragm 1005 1000247
1 seal set EPDM 1001775
1 seal set FPM 1001773
Suction valve set PPE 792644
Suction valve set PPB 792646
Discharge valve set PPE 740350
Discharge valve set PPB 740351
Connector kit 6/4 PPE 817150
Connector kit 8/5 PPE 817153
Connector kit 6/4 PPB 817166
Connector kit 8/5 PPB 817167
