ΗΛΕΚΤΡΙΚΗΣΥΝΔΕΣΗ
Όλες οι ηλεκτρικές συνδέσεις θα πρέπει να γίνεται από εξειδικευμένο τεχνικό σύμφωνα με τους
τοπικούςνόμουςκαικανονισμούς.
Πριντηνηλεκτρικήσύνδεση
 Τοκεντρικόκαλώδιοσύνδεσηςτηςσυσκευήςπρέπειναείναισυμβατόμετιςαπαιτήσεις
τηςσυσκευής.
 Η συσκευή πρέπει να συνδεθεί σύμφωνα με την τοπική νομοθεσία και μόνο από
εξειδικευμένο τεχνικό, διαφορετικά ο κατασκευαστής δεν αναλαμβάνεικαμία ευθύνη
γιαόποιαζημιάπροκληθεί.
 Γιατηνασφάλειατηςσυσκευήςηέντασηρεύματοςπρέπειναείναιτουλάχιστον16A.
 Αν η ένταση του ρεύματος είναι μικρότερη τότε πρέπει να γίνει αντικατάσταση του
αμπερόμετρουαπόεξειδικευμένοτεχνικό.
 Ησύνδεσηπρέπεινασυμμορφώνεταιμετουςτοπικούςκανονισμούς.
 Η γείωση είναι τοποθετημένη στο καλώδιο σύνδεσης του φούρνου. Παρακαλούμε να
χρησιμοποιηθείσωστά.
ΠΡΟΣΟΧΗ:Ησυσκευήπρέπειναγειωθεί.
Ανοφούρνοςσαςδενδιαθέτεικαλώδιοσύνδεσης,προμηθευτείτεένακαλώδιοαπόεξειδικευμένο
τεχνικόμεταακόλουθαχαρακτηριστικά.
ΤΑΣΗ
ΤΥΠΟΣ ΚΑΛΩΔΙΟΥ
ΜΕΓΕΘΟΣ ΑΓΩΓΟΥ
ΡΕΥΜΑ(Amp)
220-240V AC 50 Hz
H05 VV - F
3 x 1,5 mm
2
16A
Table1
Καλώδιοσύνδεσηςσε:
Κίτρινο/πράσινο,ηγείωσηπρέπεινασυνδεθείστοτερματικό‘’ ‘’.
Μλπεουδέτεροκαλώδιοπρέπεινασυνδεθείστοτερματικόμετηνένδειξη''N''.
Μαύρα, καφέ ή κόκκινα ηλεκτρικά καλώδια πρέπει να συνδεθούν στη άκρη με την ένδειξη ''L''.
(βλέπεFigure5)



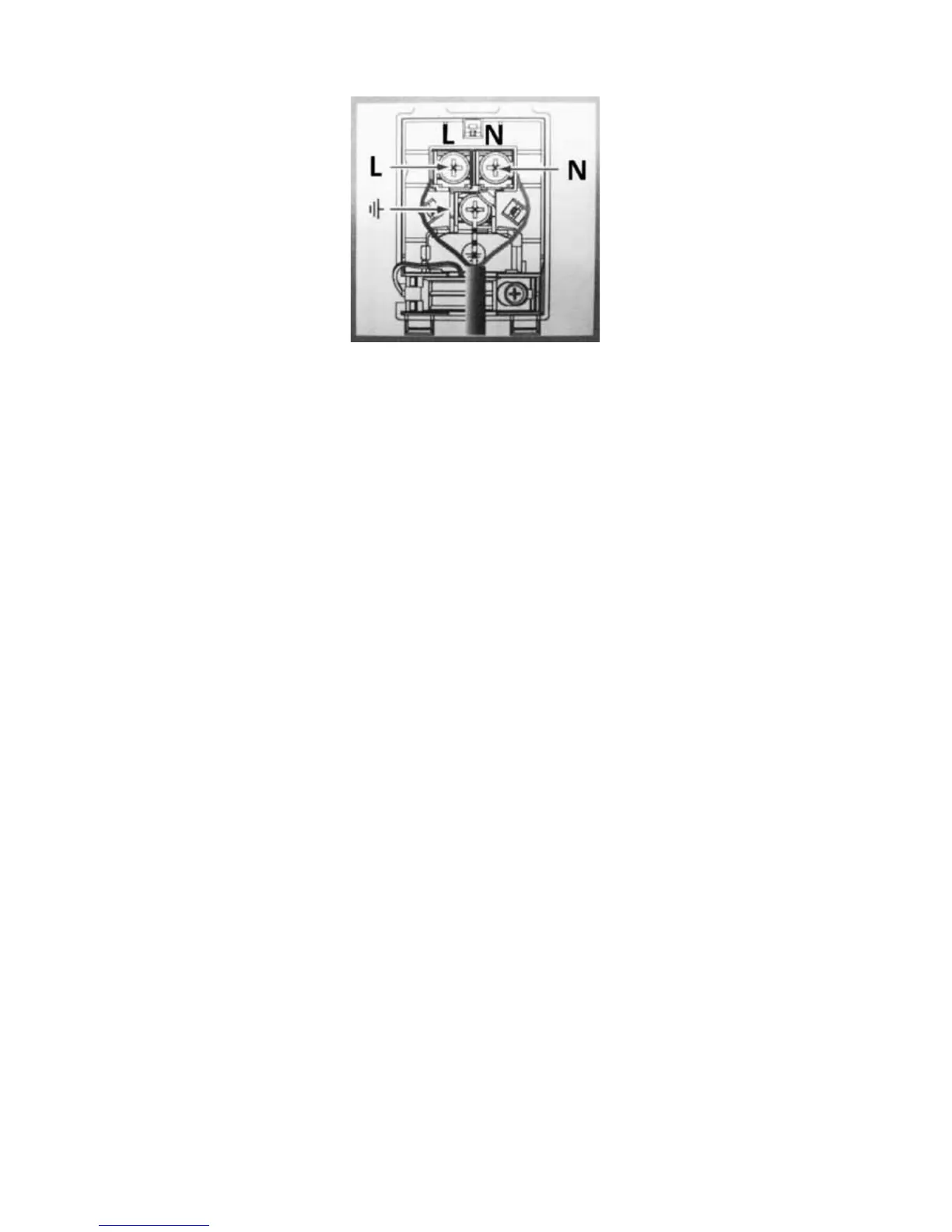

Figure5

 Η ηλεκτρική σύνδεση του φούρνου ή διακόπτης λειτουργίας του θα πρέπει να είναι
εύκολαπροσβάσιμα.
 Μηντοποθετείταιτοκαλώδιοσύνδεσηςκοντάσεζεστέςεπιφάνειες.
 Αν το καλώδιο καταστραφεί συμβουλευτείτε έναν εξειδικευμένο τεχνικό για την
αντικατάστασητουσύμφωναμετοTable1.
 Σεπερίπτωσησύνδεσηςμεσυσκευήμεηλεκτρικόσύστημακαλωδίωσηςείναιαναγκαίο
να παρεμβληθεί μεταξύ της συσκευής και του ηλεκτρικού δικτύου ένας πολυπολικός
διακόπτηςχωρίςόμωςναδιακόπτεικαιτοκαλώδιογείωσης.
 Οι προσαρμογείς, τα πολύπριζα και οι προεκτάσεις δεν συστήνονται για χρήση.  Αν
κριθούν απαραίτητα θα πρέπει να χρησιμοποιηθούν σύμφωνα με τους τοπικούς
κανόνεςασφαλείαςκαιναμηνξεπερνούντημέγιστηχωρητικότητατουρεύματος.
 Μετάτησύνδεσηδοκιμάστετοφούρνογια30λεπτά.
 Ηασφάλειατηςσυσκευήςμπορείναείναιεγγυημένημόνοεφόσονησύνδεσητηςγίνει
σωστάαπόεξειδικευμένοτεχνικόσύμφωναμετιςοδηγίεςτηςσυσκευήςκαιτηντοπική
νομοθεσία,μεχρήσητηςγείωσης.Οκατασκευαστήςδεναναλαμβάνεικαμίαευθύνηγια
ζημιέςπουμπορείναπροκαλέσειημηχρήσητηςγείωσηςκατάτησύνδεσητου
φούρνου.
Πληροφορίες για εγκεκριμένους τεχνικούς:
 Οι οδηγίες για τις διάφορες μεθόδους σύνδεσης βρίσκονται στο πίσω μέρος της συσκευής,
δίπλααπότοκιβώτιοακροδεκτώντουφούρνου.
 Πρινσυνδέσετετησυσκευή,βεβαιωθείτεότιητοπικήτάσηαντιστοιχείστιςπροδιαγραφέςπου
αναγράφονταιστηνετικέταμετιςονομαστικέςτιμές.
 Βεβαιωθείτεότιέχετεσυνδέσειτηνπροστατευτικήγείωσηστονακροδέκτητηςεπισημασμένης
πλακέτας σύνδεσης ακροδεκτών. Η ηλεκτρική σύνδεση του φούρνου θα πρέπει να
περιλαμβάνει διακόπτη έκτακτης ανάγκης για αποσύνδεση ολόκληρης της συσκευής από την
κεντρική παροχή ρεύματος σε περίπτωση έκτακτου περιστατικού. Η απόσταση μεταξύ των
επαφών του διακόπτη έκτακτης ανάγκης όταν είναι κανονικά ανοικτές πρέπει να είναι
τουλάχιστον3mm.
 ΗσυσκευήείναικατάλληληγιατριφασικόκαιACρεύμα(400V3N~50Hz).
 Ταθερμαντικάστοιχείαέχουνονομαστικήτάση230V.Ησυσκευήμπορείναπροσαρμοστείγια
μονοφασικό ρεύμα (230V) κάνοντας την αντίστοιχη παράκαμψη στην πλακέτα σύνδεσης
ακροδεκτών, βάσει του σχεδιαγράμματος κυκλώματος παρακάτω. Επιλέξτε κατάλληλο τύπο
καλωδίουρεύματοςανάλογαμετοντύποσύνδεσηςκαιτηνονομαστικήισχύτουφούρνου.
