60
 Συνδέστετοκαλώδιορεύματοςστοντεντωτήρα.
 Οδηγήστε το καλώδιο ρεύματος με τέτοιο τρόπο ώστε να μην έρχεται σε επαφή με θερμά
στοιχείατηςσυσκευής.Μηντοπερνάτεπάνωαπόαιχμηρέςακμέςήγωνίες.


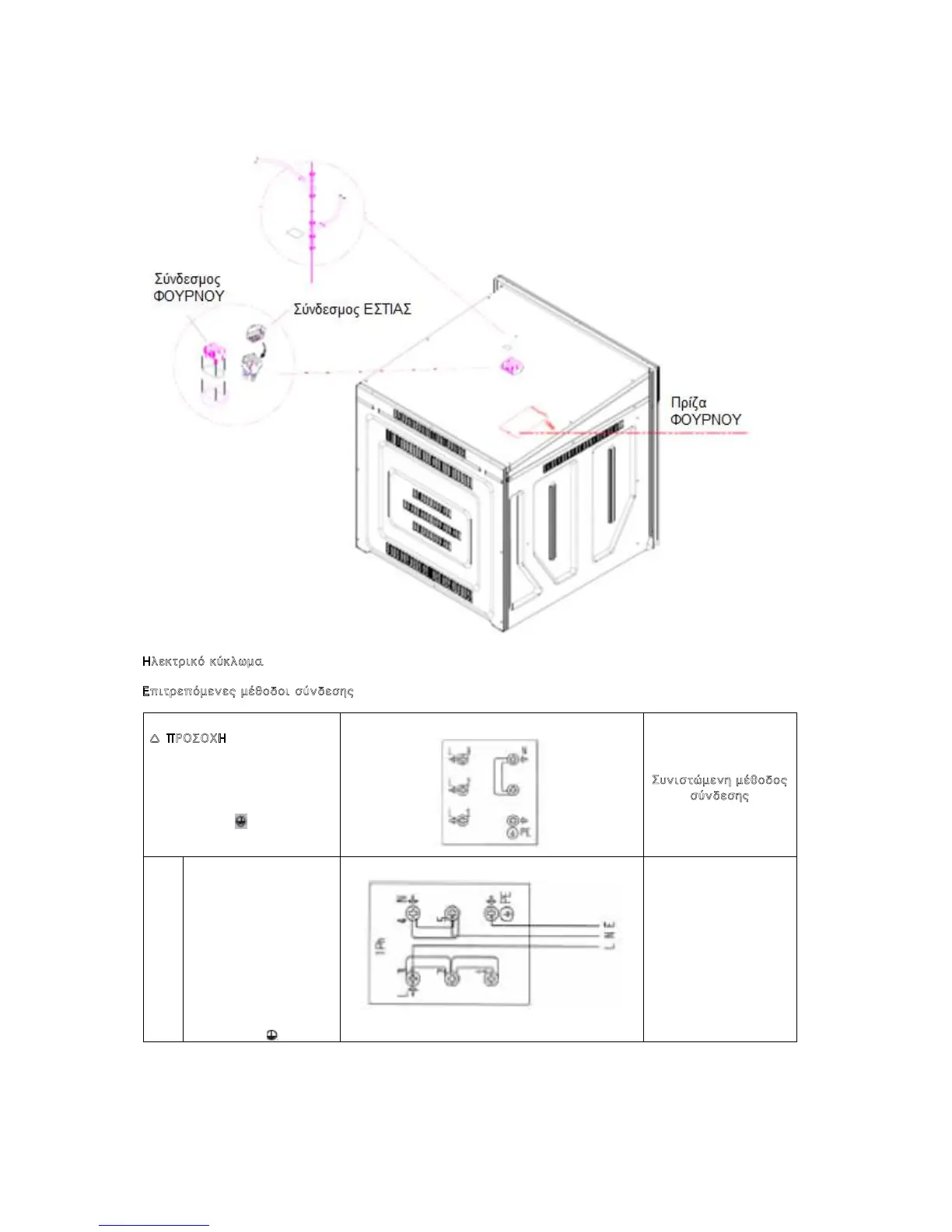

Ηλεκτρικό κύκλωμα
Επιτρεπόμενες μέθοδοι σύνδεσης
 ΠΡΟΣΟΧΗ
� Τάση θερμαντικού στοιχείου
230 V.
Κάθε σύνδεση χρειάζεται
προστατευτική γείωση στον
ακροδέκτη PE
Συνιστώμενη μέθοδος
σ
ύνδεσης
1
Για μονοφασική
σύνδεση ρεύματος
220-240 VAC με
λειτουργικό ουδέτερο
αγωγό.
Βραχυκυκλωτήρες για
σύνδεση στους
ακροδέκτες 1-2-3.
Βραχυκυκλωτήρας
στους ακροδέκτες 4-5
για τον ουδέτερο
αγωγό λειτουργίας.
Προστατευτικός
αγωγός στο .
H05VV-F
3G6.0mm²
2
Για διφασική σύνδεση
ρεύματος 220-240 VAC
με λειτουργικό ουδέτερο
αγωγό. Βραχυκυκλωτήρες
για σύνδεση στους
ακροδέκτες 1-2.
Βραχυκυκλωτήρας στους
ακροδέκτες 4-5 για τον
ουδέτερο αγωγό
λειτουργίας.
Προστατευτικός αγωγός
στο
.
H05VV-F
4G6.0mm²
3
Για τριφασική σύνδεση
ρεύματος 220-240 VAC
με λειτουργικό ουδέτερο
αγωγό.
Βραχυκυκλωτήρες για
σύνδεση στους
ακροδέκτες 4-5.
Ακολουθία φάσεων 1-2-
3. Βραχυκυκλωτήρας
στους ακροδέκτες 4-5
για τον ουδέτερο αγωγό
λειτουργίας.
Προστατευτικός αγωγός
στο
.
H05VV-F
5G2.5mm²
L 1, L2: Φάση N: Ουδέτερο PE : Προστατευτική γείωση

Σύνδεση της εστίας
Βάλτε το φις στο τέρμα της δέσμης καλωδίων της εστίας στις αντίστοιχες πρίζες του πίνακα
διακοπτώντουφούρνου.

ΜΕΤΑΤΗΝΠΡΩΤΗΕΓΚΑΤΑΣΤΑΣΗ
 Απομακρύνετεταταψιάκαιτιςσχάρες.
 Ρυθμίστετοφούρνοστημέγιστηθερμοκρασία.
 ΕπιλέξτετηλειτουργίαΠάνωΚάτωαντίστασηκαιμεαέραεφόσονείναιδιαθέσιμη.
 Λειτουργείστετοφούρνογια30λεπτά.
