RC GROUP - 149_ItEn.0102
138
SENSORE DI PRESSIONE GAS REFRIGERANTE
Questi sensori sono impiegati per la misura della pressione
del gas refrigerante come di seguito indicato:
• Indicazione alta pressione con sensore posizionato sulla
tubazione di mandata gas.
• Indicazione bassa pressione con sensore posizionato
sulla tubazione di aspirazione gas.

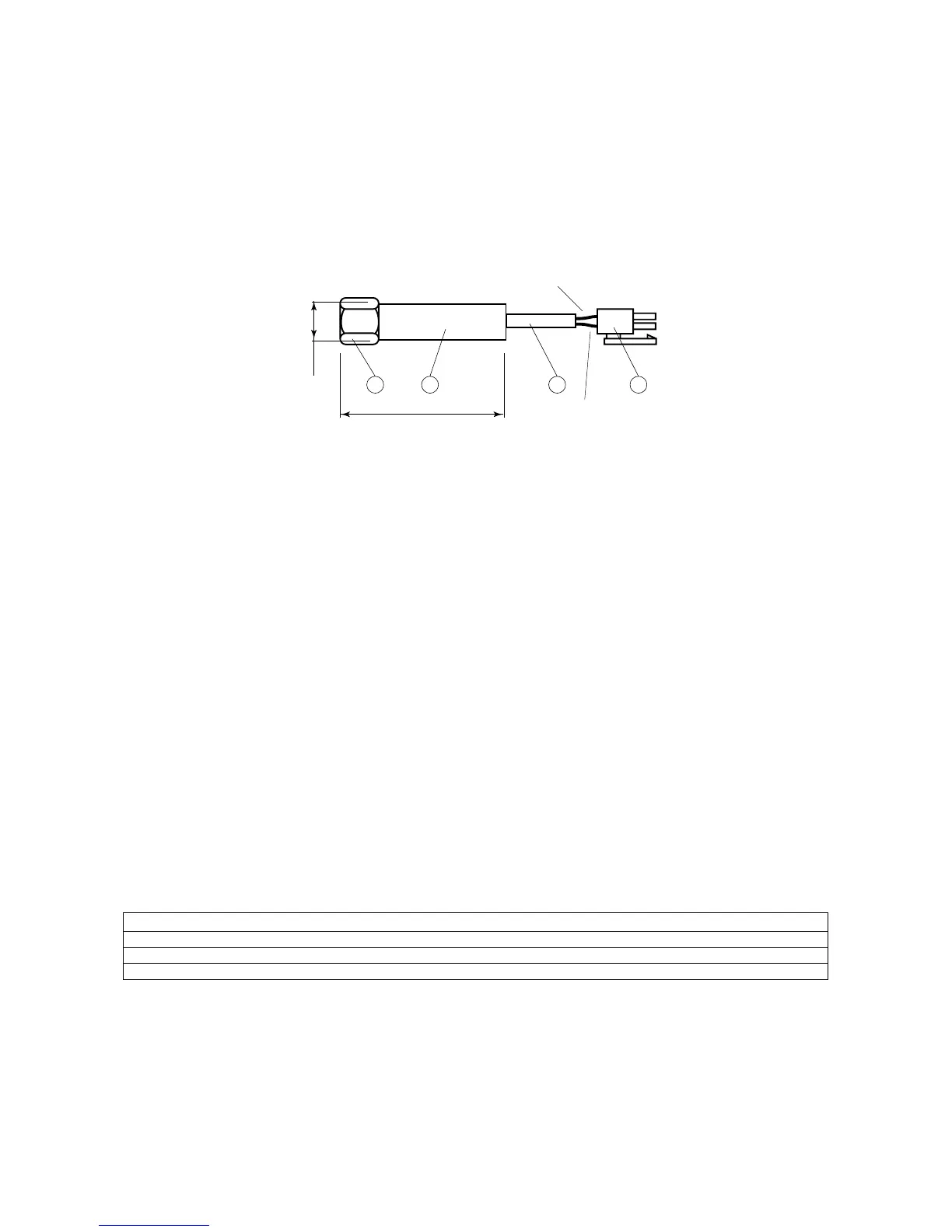

Fig. 70
1.Connessione 1/4 SAE femmina con premispillo per val-
vola Schrader.
2.Sensore di pressione.
3.Cavo di uscita.
4.Connettore.
DATI TECNICI
Sensore PA21 M.15 M.30
Low press. High press.
Campo di pressione: bar 0÷15 0÷30
Pressione massima: bar 25 50
Segnale in uscita: mA 4÷20 4÷20
Alimentazione: Vdc 8÷28 8÷28
Linearità:FS±0,5% ±0,5%
Precisione: % >1,5 >1,5
NOTA: Separare quanto più possibile i percorsi dei
cavi delle sonde dai cavi dei carichi induttivi e di
potenza per evitare possibili disturbi elettromagnetici.
Tabella comparativa di tensione e corrente in funzione
della pressione:
(*) Tensione misurata tra l'ingresso "B_" del microproces-
sore e AVSS.
REFRIGERANT GAS PRESSURE SENSOR
These sensors are used for the refrigerant pressure as
follows:
• High pressure indication with sensor placed on refriger-
ant discharge pipe.
• Low pressure indication with sensor placed on refriger-
ant suction pipe.
1.1/4 SAE female connection for Schrader valve.
2.Pressure sensor.
3.Outlet cable.
4.Connector.
TECHNICAL DATA
Sensor PA21 M.15 M.30
Low press. High press.
Pressure range: bar 0
÷
15 0
÷
30
Max pressure: bar 25 50
Output signal: mA 4
÷
20 4
÷
20
Feeding: Vdc 8
÷
28 8
÷
28
Linearity: FS
±
0,5%
±
0,5%
Accuracy: % >1,5 >1,5
NOTE: Please keep sensors leads as far as possible
from power cables to avoid possible electromagnetic
noise.
Comparative table of current and voltage according to
pressure:
(*) Voltage measured on microprocessor "B_" input and
AVSS.
PA21 M.15 kPa 200 250 500 750 1000 1200
PA21 M.30 kPa 100 500 1000 1500 2000 2400
Tensione (*)
Voltage (*)
Vdc 0,25 0,33 0,46 0,6 0,73 0,84
Corrente
Current
mA 5,06 6,67 9,33 12,00 14,67 16,80
1 2 3 4
53
Ø18
Misura - Bianco
Measure - White
Positivo - Marrone
Positive - Brown
MP2000 AIR CONDITIONERS
Sistema di controllo a microprocessore per condizionatori d'aria •
Air conditioners microprocessor control system
