MP2000 AIR CONDITIONERS
Sistema di controllo a microprocessore per condizionatori d'aria •
Air conditioners microprocessor control system
REGOLATORE DI VELOCITÀ PER MOTORI TRIFA-
SE - FCS
Il dispositivo è posizionato all'interno del quadro elettrico e
trova la sua principale applicazione nel controllo della
velocità di rotazione di ventilatori accoppiati a motori elet-
trici trifase, tramite un segnale proporzionale 0÷10Vdc.

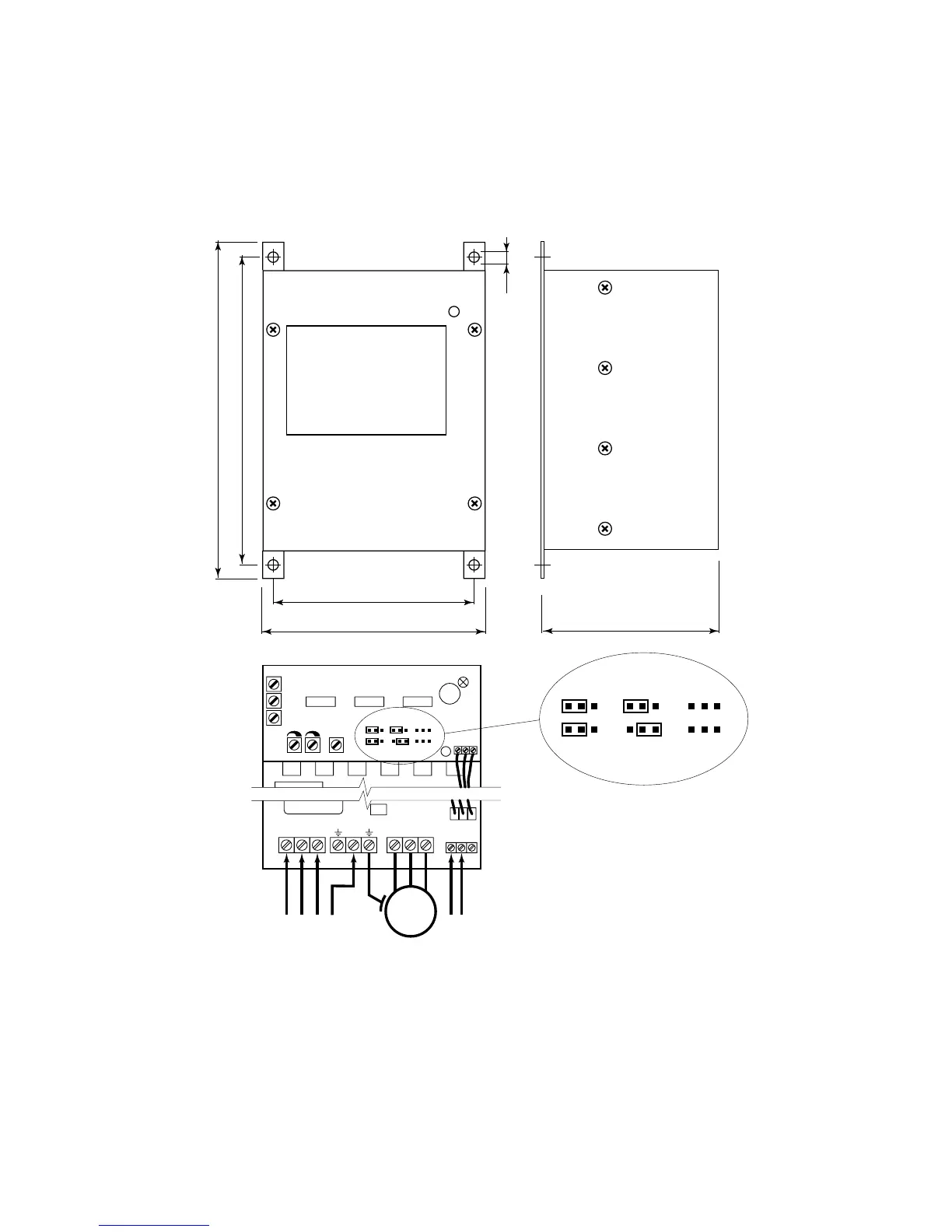

Fig. 86
FUNZIONI
MIN: determina la minima tensione di uscita ed è impostato
a 80V. Campo di regolazione da 0 a 250V.
MAX: determina la massima tensione di uscita ed è impo-
stato a 400V. Campo di regolazione da 300 a 400V.
SOGLIA: determina il valore massimo del campo di lavoro
della tensione di comando (0÷10Vdc), oltre al quale la
tensione si porta istantaneamente al valore massimo.
Set tarato in fabbrica a 9,5Vdc - non modificare.
FAN MOTOR SPEED CONTROLLER FOR THREE
PHASE MOTORS - FCS
The device is placed in the electric box and it has been
designed to control the rotation speed of the directly cou-
pled three-phase fan motors, through a 0
÷
10Vdc propor-
tional signal.
FUNCTIONS
MIN: fixes the minimum output voltage and it is factory
setted at 80V. Adjusting range from 0 to 250V.
MAX: fixes the maximum output voltage and it is factory
setted to 400V. Adjusting range from 300 to 400V.
SOGLIA: fixes the maximum value of the voltage com-
mand signal range (0
÷
10Vdc), over which the voltage
reaches instantaneously the maximum value.
It is factory setted to 9,5 Vdc - do not modify.
L1 L2
INPUT
400.3.50 +
0÷10Vdc
-
M
OUTPUT
L3
UPE
J1
JP9
LIN/QUAD 10V/µCH
CUT-OFF/MIN 60Hz/50Hz
JP7
LED
JP5
JP8 JP13 JP6
R1
R2
R3
MIN
V
W
IN
+
IN
-
G
+
LED
198
173
140
265
250
7
MAX SOGLIA
