173
RC GROUP - 149_ItEn.0102
MP2000 AIR CONDITIONERS
Sistema di controllo a microprocessore per condizionatori d'aria •
Air conditioners microprocessor control system
ON/OFF TYPE HIGH AND LOW PRESSURE SWITCHES
- PS3
These devices are placed close to the compressor and they
are connected to the high and low pressure collector. They
have been designed to control the refrigerant pressure
according to device type:
- Automatic high pressure switch for on/off condensing
pressure control. It is used for condenser fans control.
- Automatic low pressure switch. It is used for the low
pressure control.
- Automatic high pressure switch. It is used for the high
pressure control.
- Safety high pressure switch with manual reset. It is used
for the high pressure maximum limit control.

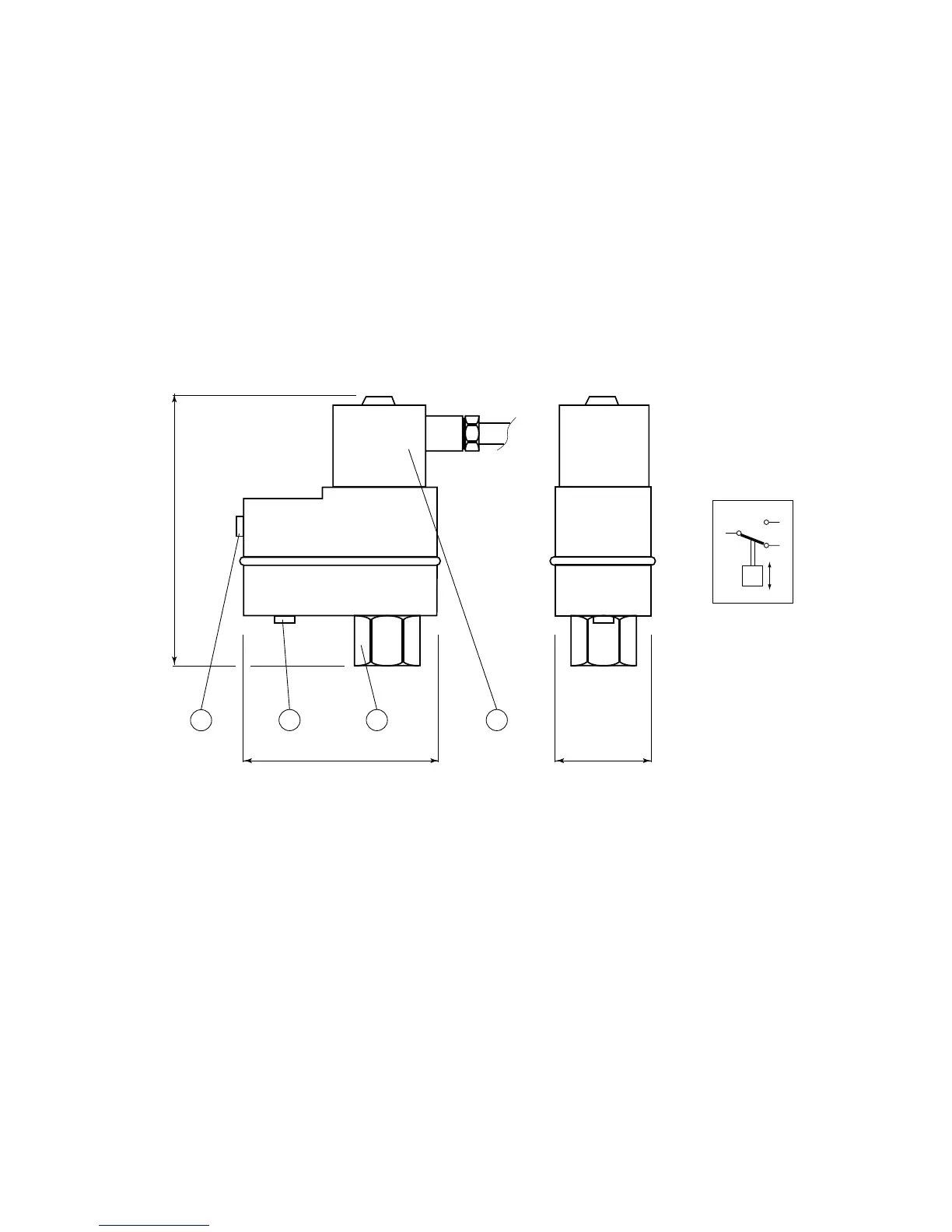

1. Reset button (if scheduled).
2. Adjusting screw.
3. 1/4 SAE pressure connection for Schrader valve.
4. DIN 43650 electric connector.
FUNCTIONS
Through a deviating voltage free contact the working status
is signalling.
The device switching from 1-2 to 1-4 on rising pressure and
from 1-4 to 1-2 on falling pressure.
TECHNICAL DATA
Supply voltage 230Vac
±
15%
Protection IP65
Switching power 3A - 250Vac (AC15)
Working range 6
÷
32 bar - high pressure
-0,6
÷
6 bar - low pressure
Proof pressure 36 bar - high pressure
25 bar - low pressure
PRESSOSTATI DI TIPO ON/OFF PER ALTA E BASSA
PRESSIONE - PS3
I dispositivi sono posizionati in prossimità del compressore
e sono collegati ai collettori di alta e bassa pressione. Essi
trovano applicazione nel controllo della pressione del refri-
gerante secondo la tipologia dello strumento:
- Pressostato di alta pressione automatico per il controllo
on/off della pressione di condensazione. Viene utilizza-
to per comandare i ventilatori del condensatore.
- Pressostato di bassa pressione automatico. Viene utiliz-
zato per il controllo della bassa pressione.
- Pressostato di alta pressione automatico. Viene utilizza-
to per il controllo dell'alta pressione.
- Pressostato di sicurezza per alta pressione a riarmo
manuale. Viene utilizzato per il controllo del limite mas-
simo di pressione.
Fig.109
1. Pulsante di reset (se previsto).
2. Vite di taratura.
3. Raccordo di pressione 1/4 SAE per valvola Schrader.
4. Connettore elettrico DIN 43650.
FUNZIONI
Tramite un contatto in deviazione libero da tensione viene
segnalato lo stato di funzionamento.
Lo strumento devia il contatto da 1-2 a 1-4 in caso di
aumento della pressione oppure da 1-4 a 1-2 in caso di
diminuzione di pressione.
DATI TECNICI
Tensione di alimentazione 230Vac ±15%
Protezione IP65
Potenza commutabile 3A - 250Vac (AC15)
Campo di lavoro 6÷32 bar - alta pressione
-0,6÷6 bar - bassa pressione
Pressione prova 36 bar - alta pressione
25 bar - bassa pressione
1
2
+
—
4
P
1
2 3 4
48 37
80
