27
RC GROUP - 149_ItEn.0102
MP2000 AIR CONDITIONERS
Sistema di controllo a microprocessore per condizionatori d'aria •
Air conditioners microprocessor control system
CONNESSIONE RETE LAN
La connessione è a cura del Cliente.
Per questo tipo di collegamento utilizzare un cavo scher-
mato ad 1 coppia intrecciata con sezione di 0,5 mm
2
(tipo
AWG20) da collegarsi al morsetto J11 della scheda BOARD.
ATTENZIONE! Rispettare la polarità; l'RX/TX+ della
scheda deve essere collegato al rispettivo RX/TX+ della
successiva e così anche per l'RX/TX-.

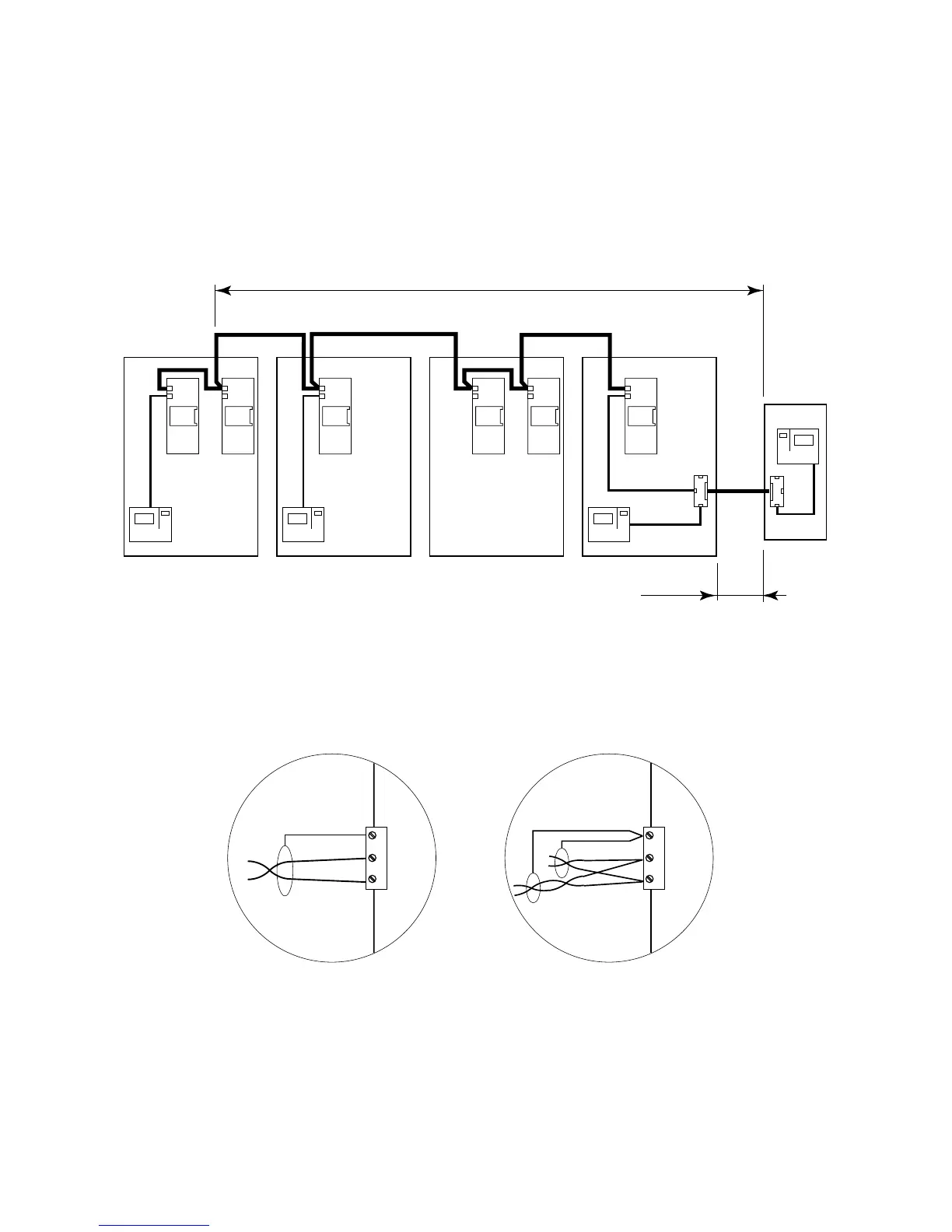

Fig. 27
La figura indica una configurazione tipo completa di Termi-
nale Remoto "T" che può anche non essere presente nella
rete LAN.
Fig. 28
RC GROUP declina ogni responsabilità per una non
corretta esecuzione del collegamento.
LAN CONNECTION
Connection is by Customer care.
For this connection please use a single twisted-pair shielded
cable with section of 0,5mm
2
(type AWG20). Connect the
cable to the J11 terminal of the BOARD card.
ATTENTION to the polarity; the RX/TX+ of the BOARD
must be connected to the RX/TX+ of the next one and so
on for the RX/TX-.
In the picture is show a complete configuration with "T"
Remote Terminal that can not be present in a LAN network.
RC GROUP is not responsible for any wrong connec-
tion.
UNITA' 1 •
UNIT 1
TERMINAL
BOARD
A
MAX 500m
UNITA' 2 •
UNIT 2
UNITA' 3 •
UNIT 3
UNITA' 4 •
UNIT 4
TERMINAL TERMINAL
BOARD
B
BOARD
A
BOARD
A
BOARD
B
BOARD
A
ADDR
ADDR ADDR ADDR ADDR ADDR
T
T
"T" REMOTE
TERMINAL
MAX 200m
GND
J11
RX/TX+
RX/TX-
GND
J11
RX/TX+
RX/TX-
Come doppiare i cavi
How to twin the cables
Connessione della scheda
Card connection
