RC GROUP - 149_ItEn.0102
150
MP2000 AIR CONDITIONERS
Sistema di controllo a microprocessore per condizionatori d'aria •
Air conditioners microprocessor control system
REGOLATORE DI VELOCITÀ PER MOTORI TRIFA-
SE - DVR
Il dispositivo è posizionato all'interno del quadro elettrico e
trova la sua principale applicazione nel controllo della
velocità di rotazione di ventilatori accoppiati a motori elet-
trici trifase, tramite un segnale proporzionale 0÷10Vdc.

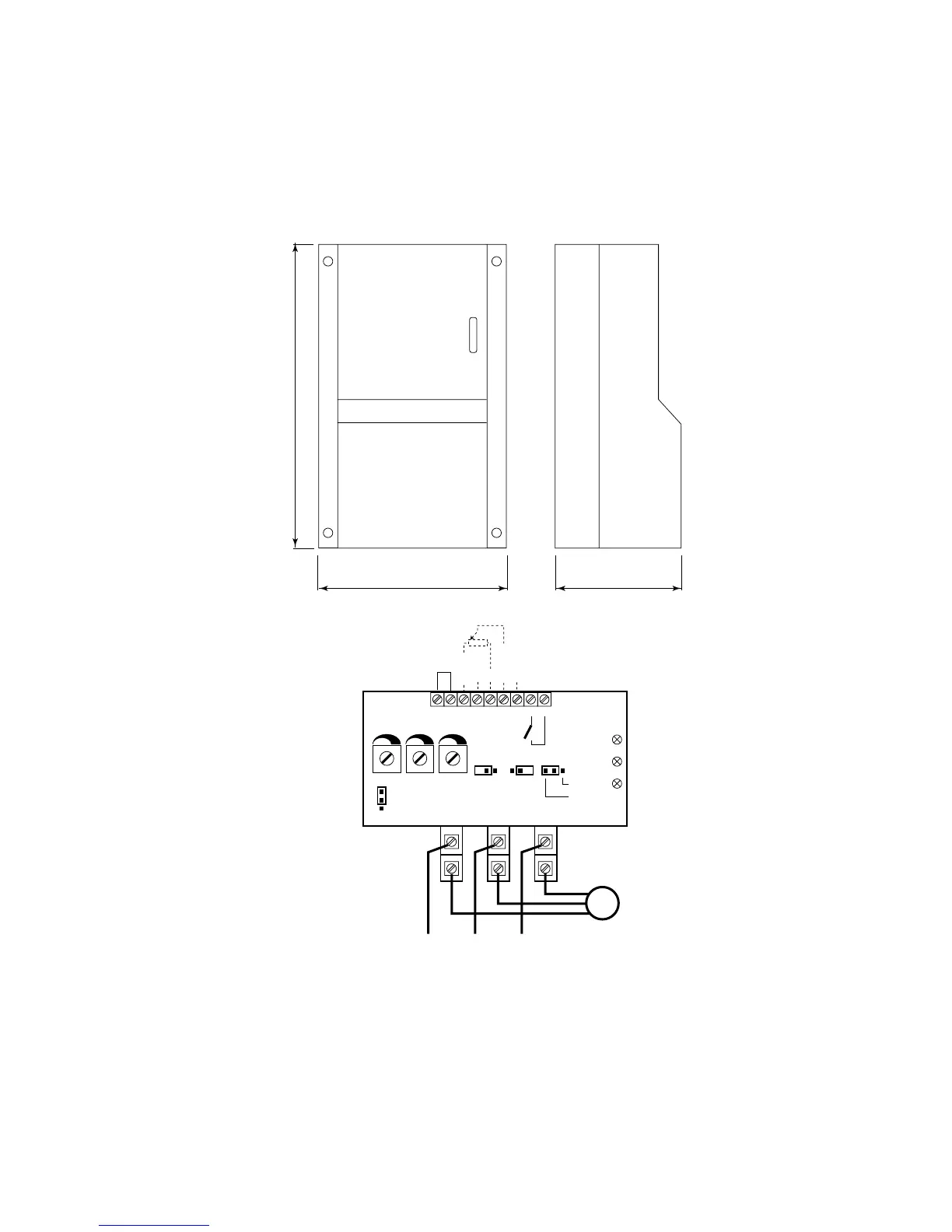

Fig. 84
FUNZIONI
P1: determina la minima tensione del segnale di comando.
Impostare al minimo, tutto ruotato in senso antiorario.
P2: determina il campo della tensione di comando. Con i
ventilatori in funzione e il segnale a 10Vdc verificare che la
tensione in uscita sia al massimo; eventualmente aumen-
tare, ruotando in senso orario, fino al raggiungimento del
valore (un incremento elevato restringe il campo di lavoro).
P3: determina la minima tensione applicata ai ventilatori
con il segnale di comando al minimo.
FAN MOTOR SPEED CONTROLLER FOR THREE
PHASE MOTORS - DVR
The device is placed in the electric box and it has been
designed to control the rotation speed of the directly cou-
pled three-phase fan motors, through a 0
÷
10Vdc propor-
tional signal.
FUNCTIONS
P1: sets the minimum voltage of the command signal.
Set to minimum, turning the knob fully counter-clockwise.
P2: sets the voltage command signal range. With fans in
working mode and the signal at 10 Vdc, check if the output
voltage is maximum; if not turn P2 clockwise to get maxi-
mum value (never try to increase the output voltage higher
than input voltage).
P3: sets the minimum voltage for the fans with the com-
mand signal at minimum value.
1
J4
P1 P2 P3
J1 J2
J3
L1
L2
L3
380/415V
10 0V
mAmA
010V
220/240V
10kΩ
2 3 4 5 6 7 8 9
0V
DVR
L1 L2 L3
L1 L2 L3
M
0V
10Vdc
0 10Vdc
0 10Vdc
Fault
Phase rotat. incorrect
Run
140 155
280
