MP2000 AIR CONDITIONERS
Sistema di controllo a microprocessore per condizionatori d'aria •
Air conditioners microprocessor control system
SERVOMOTORE CON COMANDO 0÷10V PER VALVO-
LE A 2/3 VIE - SQS 65
Questo servomotore con comando 0÷10V trova la sua
applicazione per il comando delle valvole di raffreddamen-
to e riscaldamento a 2 o 3 vie dei condizionatori d'aria in
alternativa al servomotore SQS81.
La corsa della valvola è di 5,5mm.

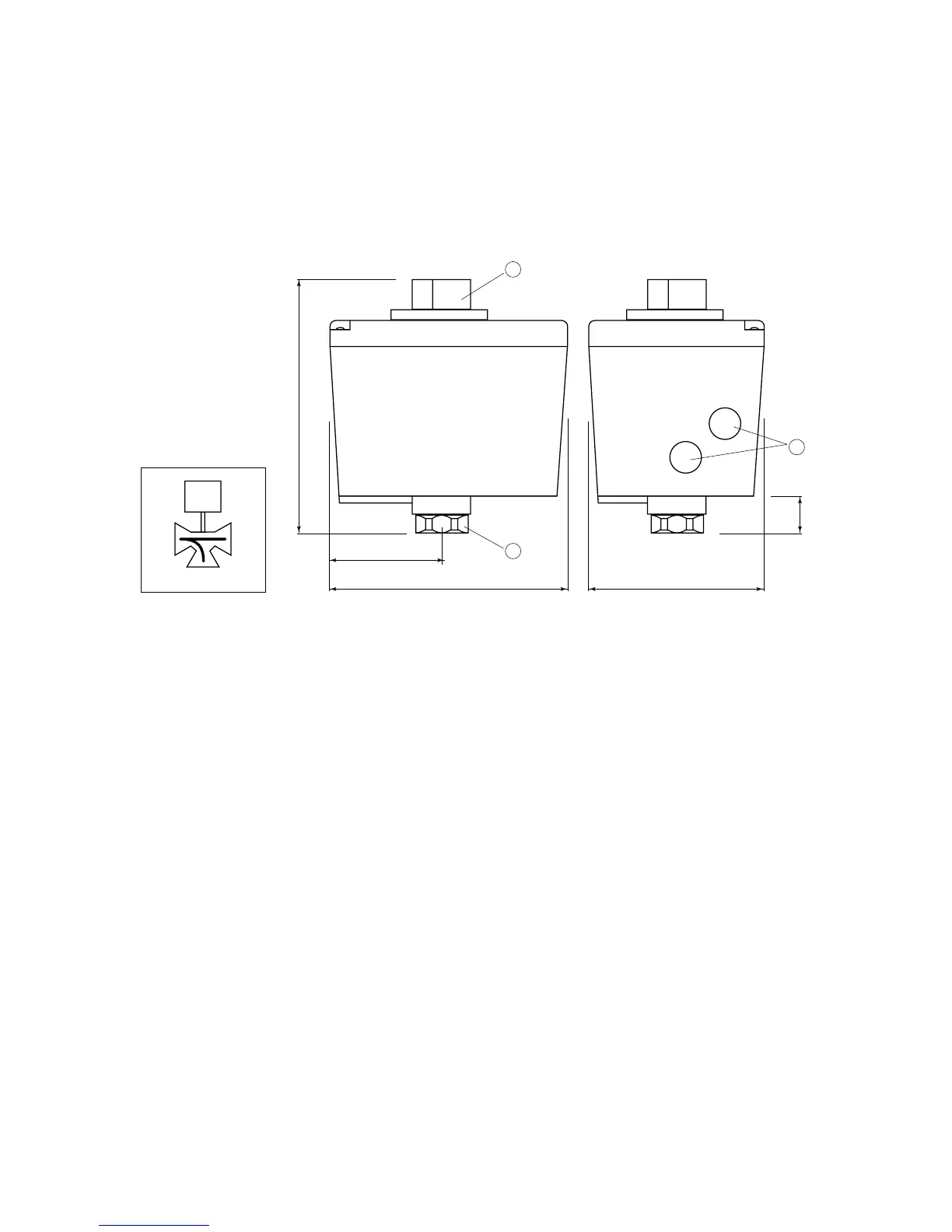

Fig. 103
Funzionamento:
Il segnale 0÷10V comanda l'apertura o la chiusura della
valvola.
Con tensione 10V apre la via A - chiude la via B
Con tensione 0V apre la via B - chiude la via A
In assenza di tensione il servomotore, e quindi la valvola,
rimangono nella posizione in cui si trovano.
1 Comando manuale
2 Ghiera esagonale per connessione al corpo valvola
(32mm)
3 Alimentazione - passacavi Pg11
G = 24V
G0 = 0V
Y = segnale 0÷10V
DATI TECNICI
Alimentazione 24Vac ±20% - 50/60Hz
Potenza assorbita 3VA
Segnale di comando 0÷10V
Forza sullo stelo 300N
Corsa 5,5mm
Tempo di corsa 35sec.
128
60
80
134
28
1
2
3
AB A
B
0
÷
10V ACTUATOR FOR 2/3 WAY VALVES
SQS 65
This 0
÷
10V actuator has been designed to drive cooling or
heating 2 or 3 way valves in air conditioners.
This actuator can be used as alternative of the SQS85.
The valve stroke is 5,5mm.
Running mode:
The 0
÷
10V signal manages the valve (open - close).
With 10V open way A - close way B
With 0V open way B - close way A
Without voltage presence the actuator and the valve stay in
the same position.
1 Manual command
2 Locknut (32mm) for connection to the valve body.
3 Feeding - Cable glands Pg11
G = 24V
G0 = 0V
Y = 0
÷
10V signal
TECHNICAL DATA
Feeding 24Vac
±
20% - 50/60Hz
Power 3VA
Signal 0
÷
10V
Force 300N
Stroke 5,5mm
Running time 35sec.
