MP2000 AIR CONDITIONERS
Sistema di controllo a microprocessore per condizionatori d'aria •
Air conditioners microprocessor control system
SERVOMOTORE ON/OFF PER SERRANDE - DAS
Questo servomotore ad azione on/off trova la sua principa-
le applicazione per il comando delle serrande di non ritorno
sulle unità di condizionamento con mandata aria dal basso
(Under).
Il servomotore è privo di contatti di fine corsa e si ferma
automaticamente quando arriva a toccare i suoi arresti
interni o quando la serranda arriva in fine corsa tramite la
frizione elettromagnetica interna.
La limitazione dell'angolo di rotazione (inferiore a 90°) si
ottiene estraendo l'adattatore aprendo lievemente la molla
di arresto e ruotandolo a destra o a sinistra secondo le
necessità. Ogni dente di spostamento corrisponde a 5°.
Il comando manuale può essere ottenuto premendo il
pulsante di sgancio del riduttore.

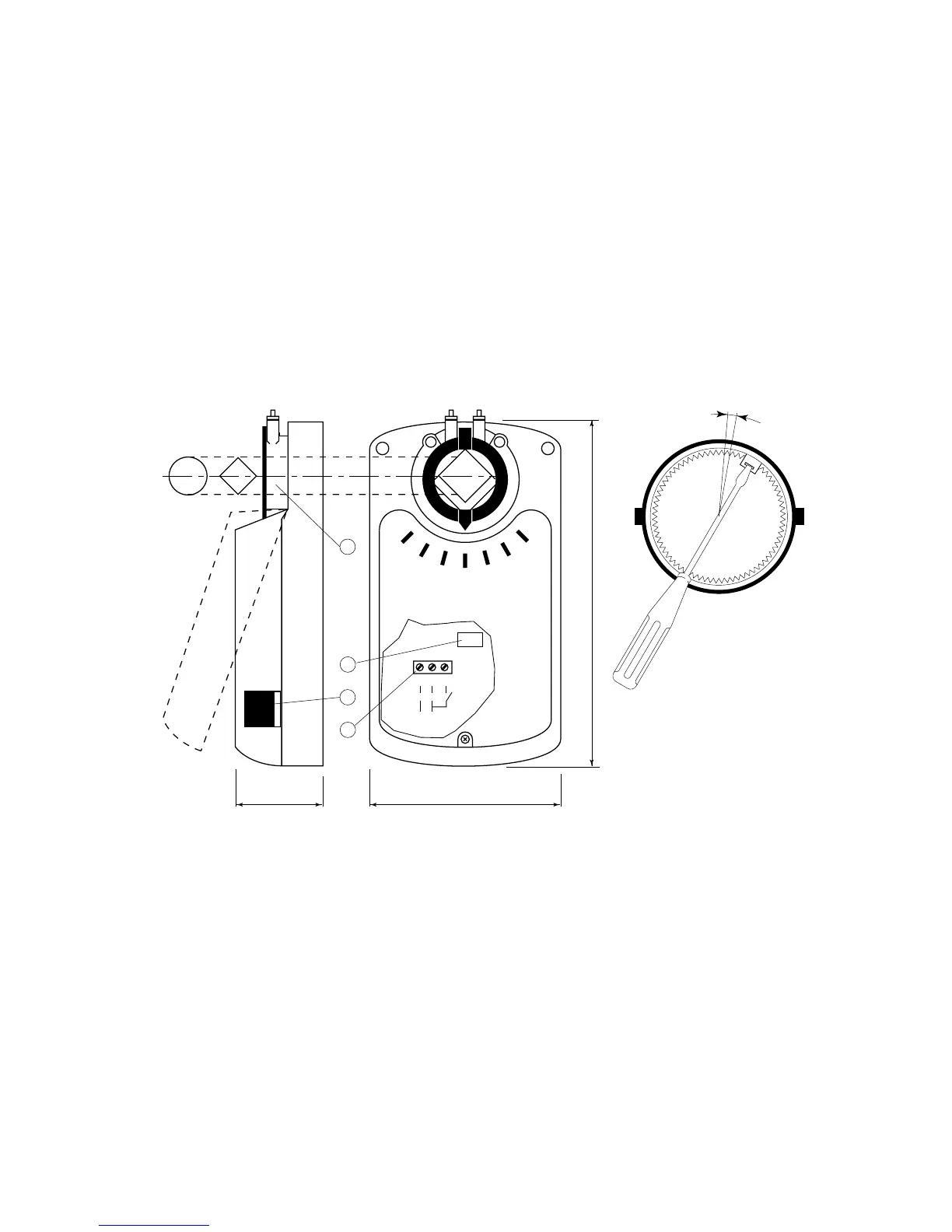

Fig. 101
1 Morsettiera
1 = 0V
2 = 24V - rotazione oraria
3 = 24V - rotazione antioraria
2 Connettore senso rotazione motore
3 Pulsante per comando manuale
4 Adattatore
DATI TECNICI
Alimentazione 24Vac ±20% - 50/60Hz
24Vdc ±10% - 50/60Hz
Segnale di riferimento 0 ÷ 10 V
Potenza assorbita 7,5VA
Coppia 8Nm
Angolo di rotazione 90°
Tempo di corsa 30sec.
1
3
4
2
100
0
0
90
90
60
60
30
30
10÷20 10÷16
67,5
180
5°
321
– +
24V
–
+
ON/OFF ACTUATOR FOR DAMPER - DAS
The device has been designed to drive non- return damp-
ers on air conditioners with air flow from the bottom (Under).
The actuator is not equipped of end-positioning auxiliary
switches and the motor stops running when the damper
end stop or actuator end stop is reached (by built-in
electromagnetic clutch).
The angle-of-rotation limit (less than 90
°
) is achieved
through a mechanical limitation with a refit of the adapter in
5
°
steps as appropriate.
The adapter can be removed by simply pressing the
adapter clip at the bottom of the actuator.
For manual operation of the actuator push the self-resetting
button.
1 Terminals
1 = 0V
2 = 24V - Clockwise rotation
3 = 24V - Counter-clockwise rotation
2 Connector for motor rotation direction
3 Self-resetting push-button
4 Adapter
TECHNICAL DATA
Feeding 24Vac
±
20% - 50/60Hz
24Vdc
±
10% - 50/60Hz
Control signal 0
÷
10 V
Power 7,5VA
Torque 8Nm
Rotation angle 90
°
Running time 30sec.
To Next Page
