MP2000 AIR CONDITIONERS
Sistema di controllo a microprocessore per condizionatori d'aria •
Air conditioners microprocessor control system
SERVOMOTORE PROPORZIONALE PER SERRANDE
NM24-SR
Questo servomotore ad azione proporzionale trova la sua
principale applicazione per il controllo del cilindro rotante di
mandata aria nelle unità terminali Flexibox.
Il servomotore è privo di contatti di fine corsa e si ferma
automaticamente quando arriva a toccare i suoi arresti
interni o quando la serranda arriva in fine corsa tramite la
frizione elettromagnetica interna.
La limitazione dell'angolo di rotazione (inferiore a 90°) si
ottiene posizionando la vite 4.
Il comando manuale può essere ottenuto premendo il
pulsante di sgancio del riduttore.
Dopo aver dato tensione il servomotore effettua automati-
camente un test di funzionamento adattandosi all'angolo di
rotazione della serranda

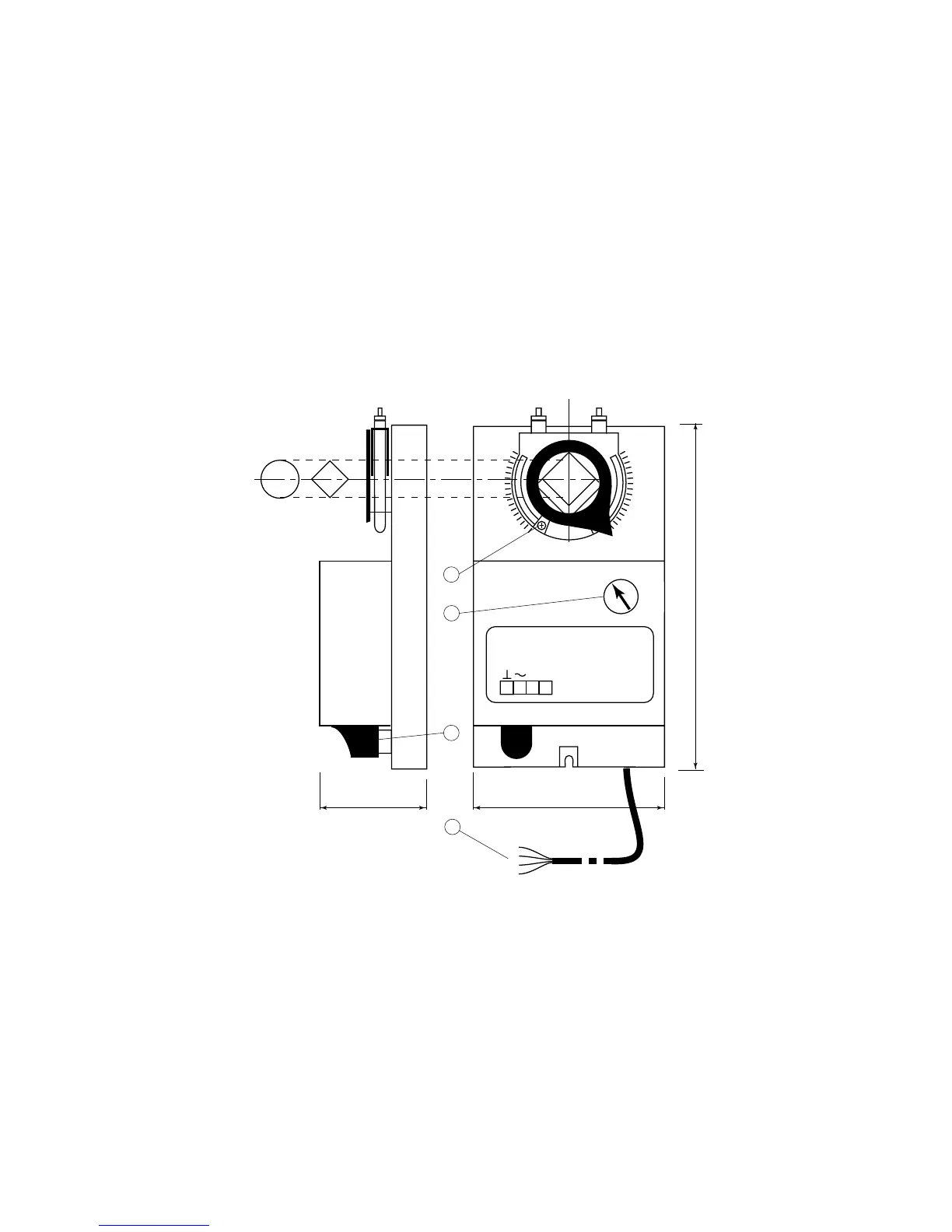

Fig. 100
1 Cavo di collegamento
1 = Nero = 0V
2 = Rosso = 24V
3 = Bianco = 0÷10V
4 = Bianco = Non utilizzato
2 Selettore senso rotazione motore
3 Pulsante per comando manuale
4 Limitatore angolo rotazione
DATI TECNICI
Alimentazione 24Vac ±20% - 50/60Hz
Segnale di riferimento 0 ÷ 10 V
Potenza assorbita 3VA
Coppia 8Nm
Angolo di rotazione 90°
Tempo di corsa 150sec.
PROPORTIONAL ACTUATOR FOR DAMPER
NM24-SR
The device has been designed to drive the cylindric air
distributor of the Flexibox terminal unit.
The actuator is not equipped of end-positioning auxiliary
switches and the motor stops running when the damper
end stop or actuator end stop is reached (by built-in
electromagnetic clutch).
The angle-of-rotation limit (less than 90
°
) is achieved
through screw 4 positioning.
For manual operation of the actuator push the self-resetting
button.
When the power supply is first switched, the actuator
performs an automatic function test in order to adapt its
working range according to the damper rotation angle.
1 Connection cable
1 = Black = 0V
2 = Red = 24V
3 = White = 0
÷
10V
4 = White = not used
2 Rotation sense selector
3 Self-resetting push-button
4 Limits for angular rotation
TECHNICAL DATA
Feeding 24Vac
±
20% - 50/60Hz
Control signal 0
÷
10 V
Power 3VA
Torque 8Nm
Rotation angle 90
°
Running time 150sec.
1
3
4
2
1
80
8÷20 8÷20
58
140
L.....R
1
2
3
4
2 3 4
YU
