RC GROUP - 149_ItEn.0102
162
MP2000 AIR CONDITIONERS
Sistema di controllo a microprocessore per condizionatori d'aria •
Air conditioners microprocessor control system
1 2 34
567P
23 27
77
BOX DIODI PER SEGNALI 0÷10V - RC285
Il box diodi trova la sua principale applicazione sui condi-
zionatori d'aria serie DXW con sistema Free-cooling per la
controllo della portata d'aria del dissipatore remoto.
L'apparecchio è essenzialmente un "convogliatore" di se-
gnali analogici 0÷10V e consente il passaggio del segnale
maggiore tra tutti quelli collegati.
Il box può ricevere fino a 7 segnali analogici 0÷10V (mor-
setti 1÷7) con l'uscita sul morsetto "P".
La caduta di tensione del diodo è di circa 0,7V.

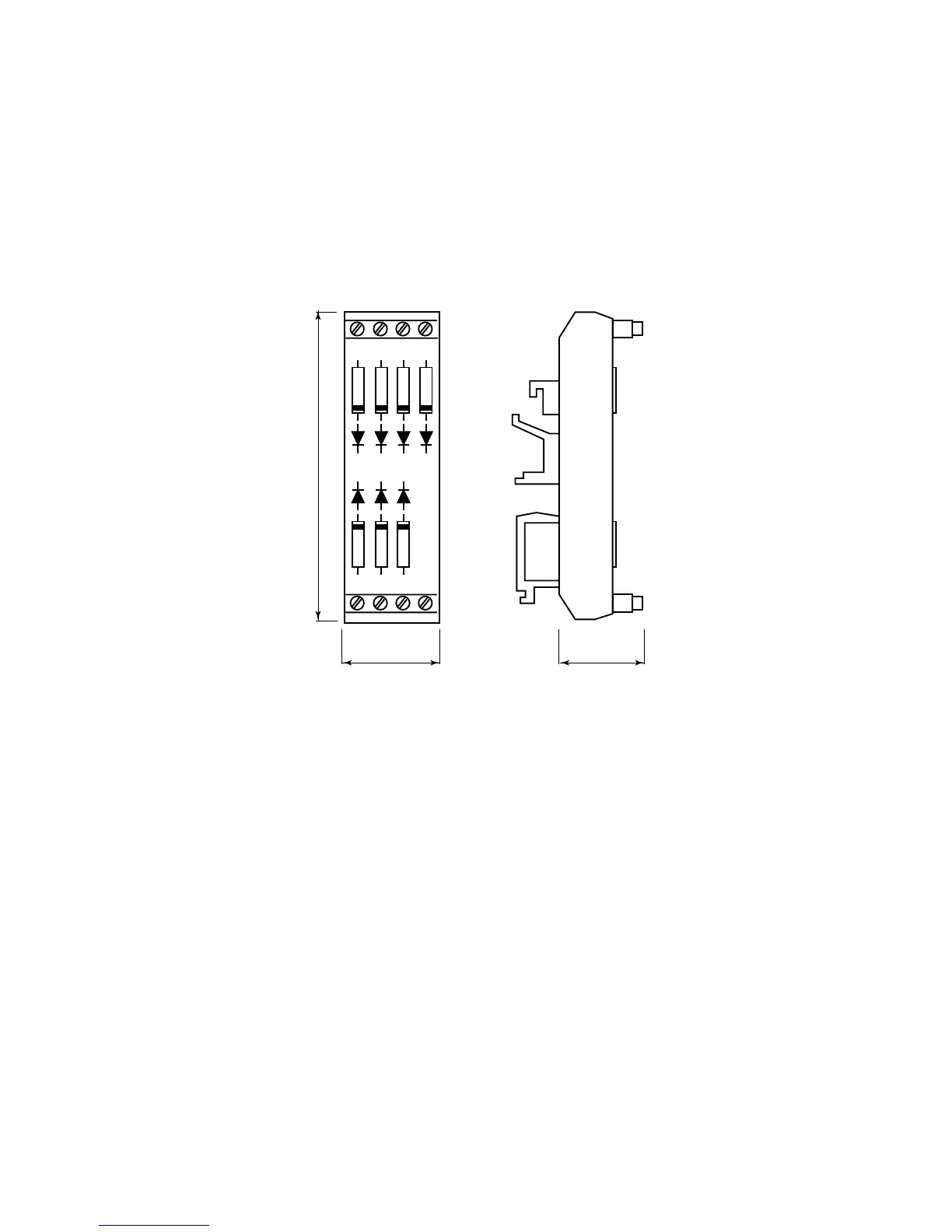

Fig. 96
Collegare esclusivamente segnali analogici di tipo
0÷10V.
DIODES BOX FOR 0
÷
10V SIGNALS - RC285
The device has been designed for the remote dry cooler air
flow control, in DXW air conditioner equipped with free-
cooling system.
The device is essentially an analog 0
÷
10V signals "con-
veyor" and it allows the passage of the higher signal among
all connected ones.
The box can receive up to 7 0
÷
10V analog signals (termi-
nals 1
÷
7) with output on terminal "P".
The diode voltage drop is about 0,7V.
Connect only 0
÷
10V analog signals.
