CONVERTITORE DI TENSIONE - RC 275
Questi convertitori sono necessari per l'utilizzo dei trasfor-
matori amperometrici e voltmetrici.
RC275 converte il segnale in corrente alternata del trasfor-
matore (AC) in un segnale 0÷1V in corrente continua (DC).

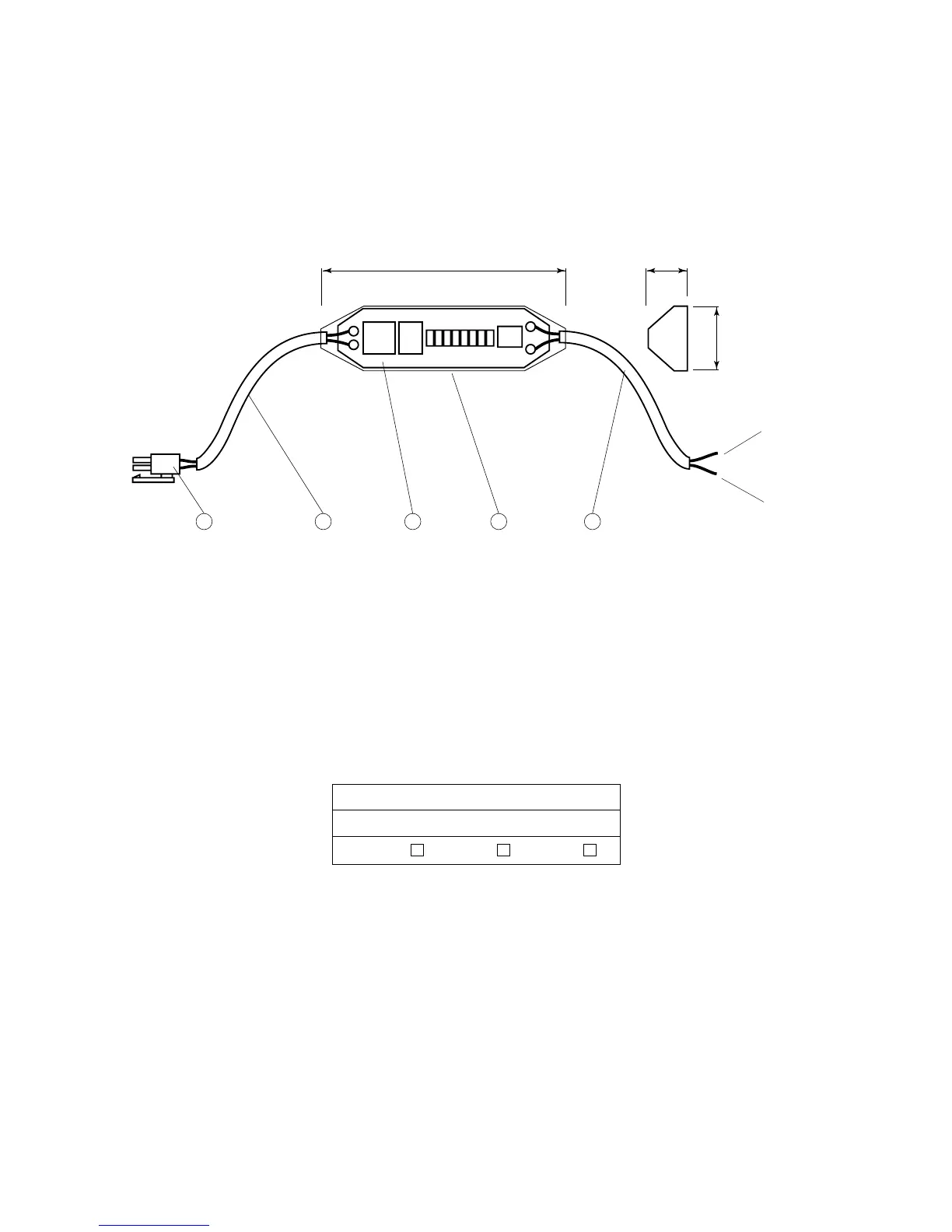

Fig. 76
1.Connettore maschio (al trasformatore).
2.Cavo 2x0,5 mm
2
- lunghezza 30cm.
3.Convertitore.
4.Guaina di protezione.
5.Cavo di uscita 2x0,5 mm
2
- lunghezza 30cm (al micropro-
cessore).
Ad ogni trasformatore corrisponde un proprio convertitore
identificabile dalla targhetta:
NOTA: Separare quanto più possibile i percorsi dei
cavi dei trasformatori dai cavi dei carichi induttivi e di
potenza per evitare possibili disturbi elettromagnetici.
VOLTAGE CONVERTER - RC 275
These converters are necessary for the amperometric and
voltmeter transformer utilization.
RC 275 converts the alternate current transformer signal
(AC) into a 0
÷ 1V direct current signal (DC).
1.Male connector (to transformer).
2.Cable 2x0,5mm
2
- length 30cm.
3.Converter.
4.Protection rubber cover.
5.Output cable 2x0,5mm
2
- length 30cm (to microproces-
sor).
To each transformer corresponds a proper converter.
Identification through label:
NOTE: Please keep transformer leads as far as possi-
ble from power cables to avoid possible electromag-
netic noise.
1 2 3 4 5
80 10
15
RC275
AC/DC CONVERTER
TA100 A - TA500 A - TV600 V
Nero / Black - AVSS
Rosso / Red - B
