MP2000 AIR CONDITIONERS
Sistema di controllo a microprocessore per condizionatori d'aria •
Air conditioners microprocessor control system
SERVOMOTORE CON COMANDO A 3 PUNTI PER VAL-
VOLE A 2/3 VIE - SQS 81
Questo servomotore con comando a 3 punti trova la sua
applicazione per il comando delle valvole di raffreddamen-
to e riscaldamento a 2 o 3 vie dei condizionatori d'aria.
La corsa della valvola è di 5,5mm.

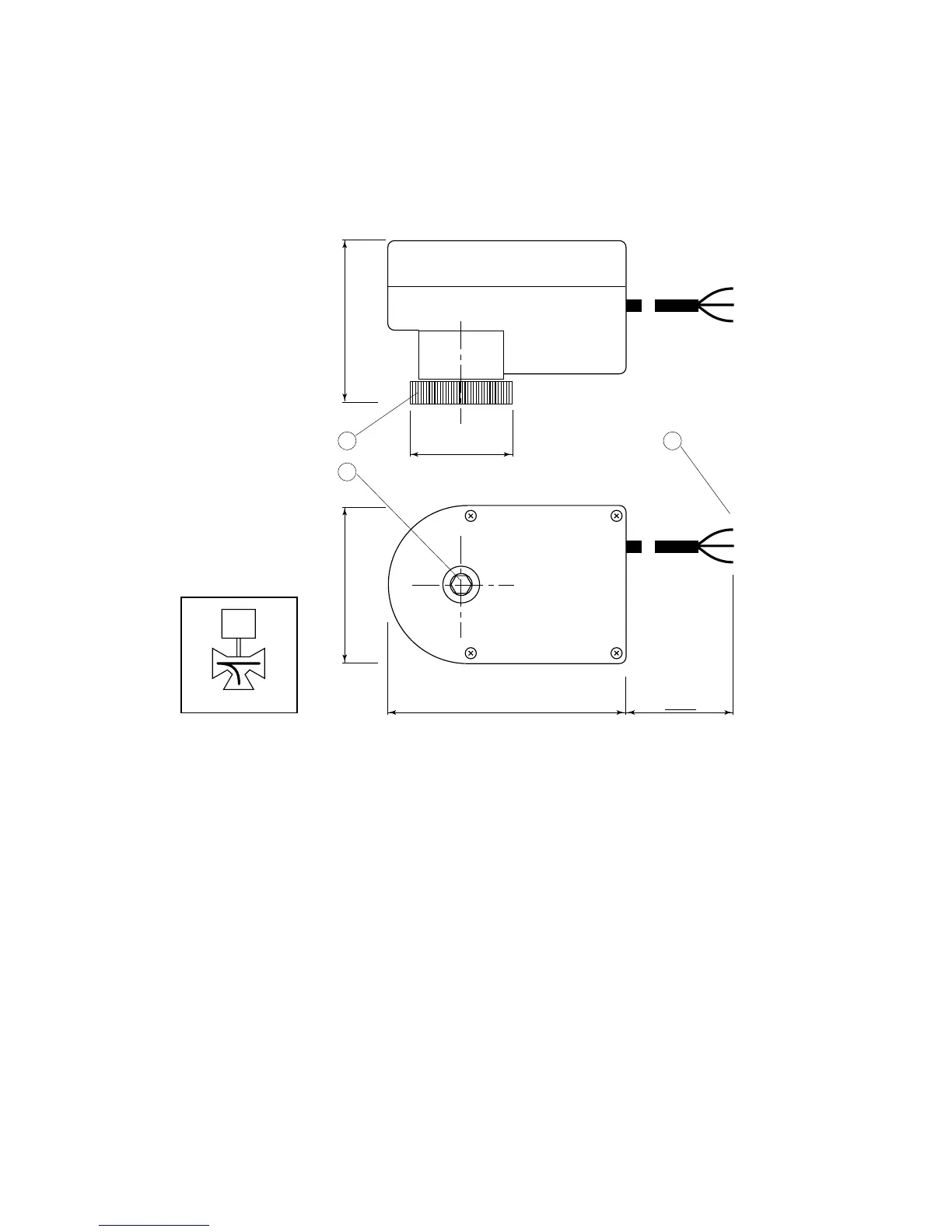

Fig. 102
Funzionamento valvole a 2 vie:
Y1 in tensione apre la valvola.
Y2 in tensione chiude la valvola.
Funzionamento valvola a 3 vie:
Y1 in tensione apre la via A - chiude la via B
Y2 in tensione apre la via B - chiude la via A
In assenza di tensione su Y1 e Y2 il servomotore, e quindi
la valvola, rimangono nella posizione in cui si trovano.
1 Ghiera filettata per connessione al corpo valvola
2 Alimentazione
Y1 = 24V apertura
G = 0V
Y2 = 24V chiusura
3 Sede chiave esagonale per comando manuale (6mm)
DATI TECNICI
Alimentazione 24Vac -20%/+10% - 50/60Hz
Potenza assorbita 1,3VA
Forza sullo stelo 420N
Corsa 5,5mm
Tempo di corsa 160÷170sec.
Y1
G
Y2
89
Ø35
1500
65 65
1 2
3
AB A
B
FLOATING ACTUATOR FOR 2/3 WAY VALVES
SQS 81
This floating actuator has been designed to drive cooling or
heating 2 or 3 way valves in air conditioners.
The valve stroke is 5,5mm.
2 way valves running mode:
Voltage presence on Y1 open the valve
Voltage presence on Y2 close the valve
3 way valves running mode:
Voltage presence on Y1 open way A - close way B
Voltage presence on Y2 open way B - close way A
Without voltage presence on Y1 and Y2 the actuator and
the valve stay in the same position.
1 Locknut for connection to the valve body.
2 Feeding
Y1 = 24V open
G = 0V
Y2 = 24V close
3 Valve seat wrench (6mm) for manual command.
TECHNICAL DATA
Feeding 24Vac -20%/+10% - 50/60Hz
Power 1,3VA
Force 420N
Stroke 5,5mm
Running time 160
÷
170sec.
