147
RC GROUP - 149_ItEn.0102
MP2000 AIR CONDITIONERS
Sistema di controllo a microprocessore per condizionatori d'aria •
Air conditioners microprocessor control system
REGOLATORE DI VELOCITÀ PER MOTORI MONOFA-
SE - P12
Il dispositivo è posizionato all'interno del quadro elettrico e
trova la sua principale applicazione nel controllo della
velocità di rotazione di ventilatori accoppiati a motori elet-
trici monofase, tramite un segnale proporzionale 0÷10Vdc.

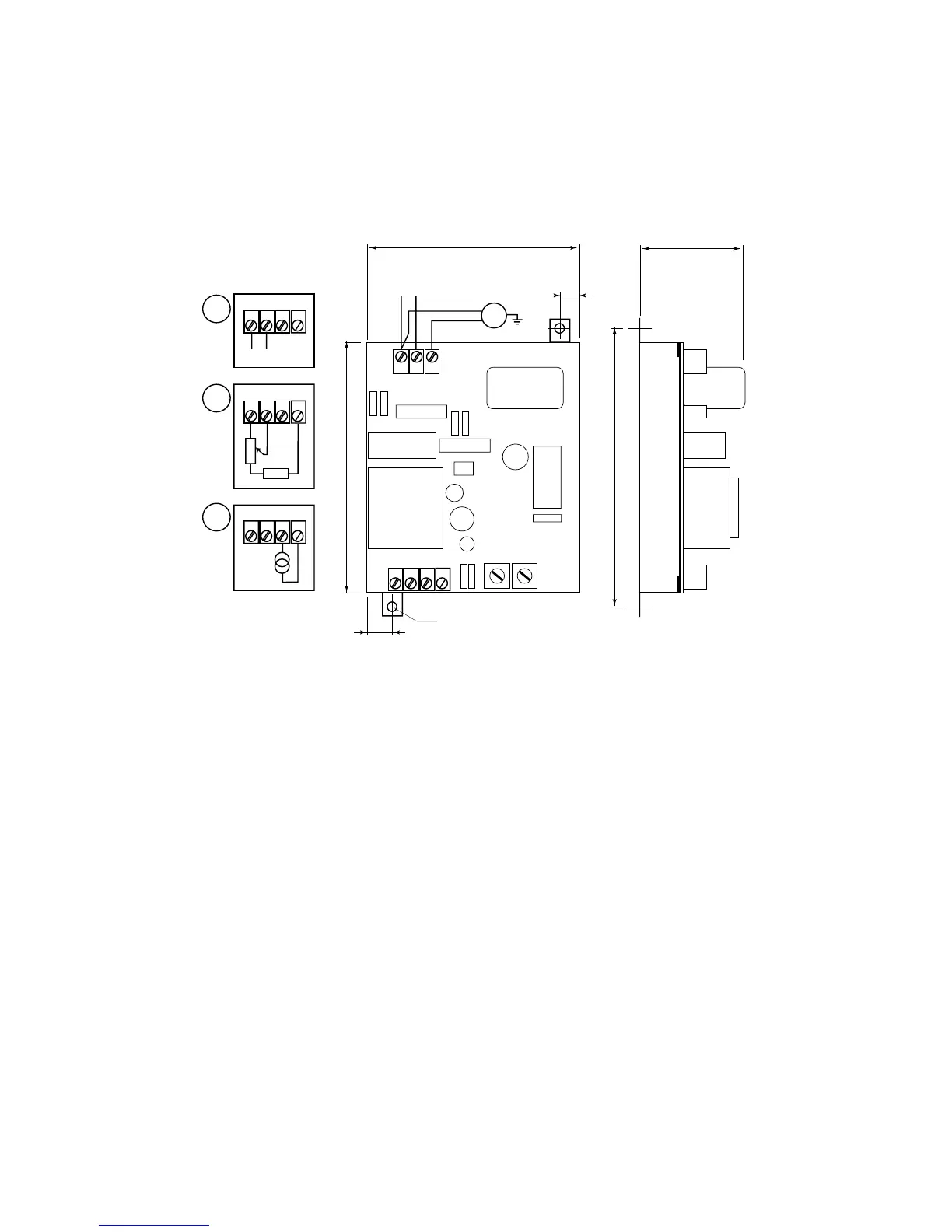

Fig. 82
FUNZIONI
Collegamento "A":
L'apparecchio regola la tensione di uscita (alimentazione ven-
tilatore) proporzionalmente al segnale di ingresso 0÷10Vdc.
Valori fissi di intervento:
2,8V minima tensione erogata = 80Vac
10V massima tensione erogata = 230Vac
I potenziometri P1 e P2 non sono utilizzati.
Collegamento "B":
L'apparecchio è pilotato da un segnale 0÷10V proveniente
da un potenziometro esterno da 4,7KΩ collegato ad una
resistenza da 4,7kΩ.
Collegamento "C":
L'apparecchio è pilotato da un segnale 4 ÷ 20mA prove-
niente da un sensore di pressione esterno da 3000kPa.
Con i potenziometri P1 e P2, è possibile regolare la minima
tensione erogata (P1) e la massima (P2).
Set di fabbrica:
P1 = 11,5 mA = 1400kPa
P2 = 13,6 mA = 1700 kPa
DATI TECNICI
Alimentazione 230Vac ±15% - 50/60Hz
Isolamento 2kV (RMS)
Potenza max in uscita 1000VA
Ingresso A = analogico 0÷10Vdc
B = potenziometro 4,7kΩ
C = corrente 4÷20mA
Tempo di risposta 1 secondo
FAN MOTOR SPEED CONTROLLER FOR SINGLE
PHASE MOTORS - P12
The device is placed in the electric box and it has been
designed to control the rotation speed of the directly cou-
pled single phase fan motors, through a 0
÷
10Vdc propor-
tional signal.
FUNCTIONS
"A" connection:
The device regulates the output voltage (fan motor feeding)
proportionally to the 0
÷
10Vdc analogic input signal.
Fixed values of intervention:
2,8V minimum voltage output = 80Vac
10V maximum voltage output = 230Vac
The P1 and P2 potentiometers are not used
"B" connection:
The device is driven with a 0
÷
10V signal coming from a
4,7k
Ω
external potentiometer connected to a 4,7k
Ω
resist-
ance.
"C" connection:
The device is driven with a 4
÷
20mA signal coming from a
3000kPa external pressure sensor.
With the P1 and P2 potentiometers it is possible to set the
minimum voltage output (P1) and the maximum one(P2).
Factory set:
P1 = 11,5 mA = 1400kPa
P2 = 13,6 mA = 1700kPa
TECHNICAL DATA
Feeding 230Vac
±
15% - 50/60Hz
Insulation 2kV (RMS)
Max outlet power 1000VA
Input A = analog 0
÷
10Vdc
B = potentiometer 4,7 k
Ω
C = current 4
÷
20mA
Reaction time 1 second
M
A
N L
230Vac
NL
OUT
123
4
P1 P2
55
70
12
12
Ø4
90
105
4,7kΩ
1
3
2
3000kPa
–
– +mm
– +mm
– +mm
– +mm
+
123
4
1234
1234
4,7kΩ
B
C
