MP2000 AIR CONDITIONERS
Sistema di controllo a microprocessore per condizionatori d'aria •
Air conditioners microprocessor control system
installati nel box di contenimento per installazione a parete.
Il cavo di collegamento tra le due schede "T" è a cura del
Cliente (max 200m).
A richiesta:
- Porta seriale "RS485"
- Scheda "ADDR+CK"
- Scheda "Umidificatore"
- Detrazione TERMINALE - unità priva di TERMINALE e
controllata dal TERMINALE REMOTO "T".

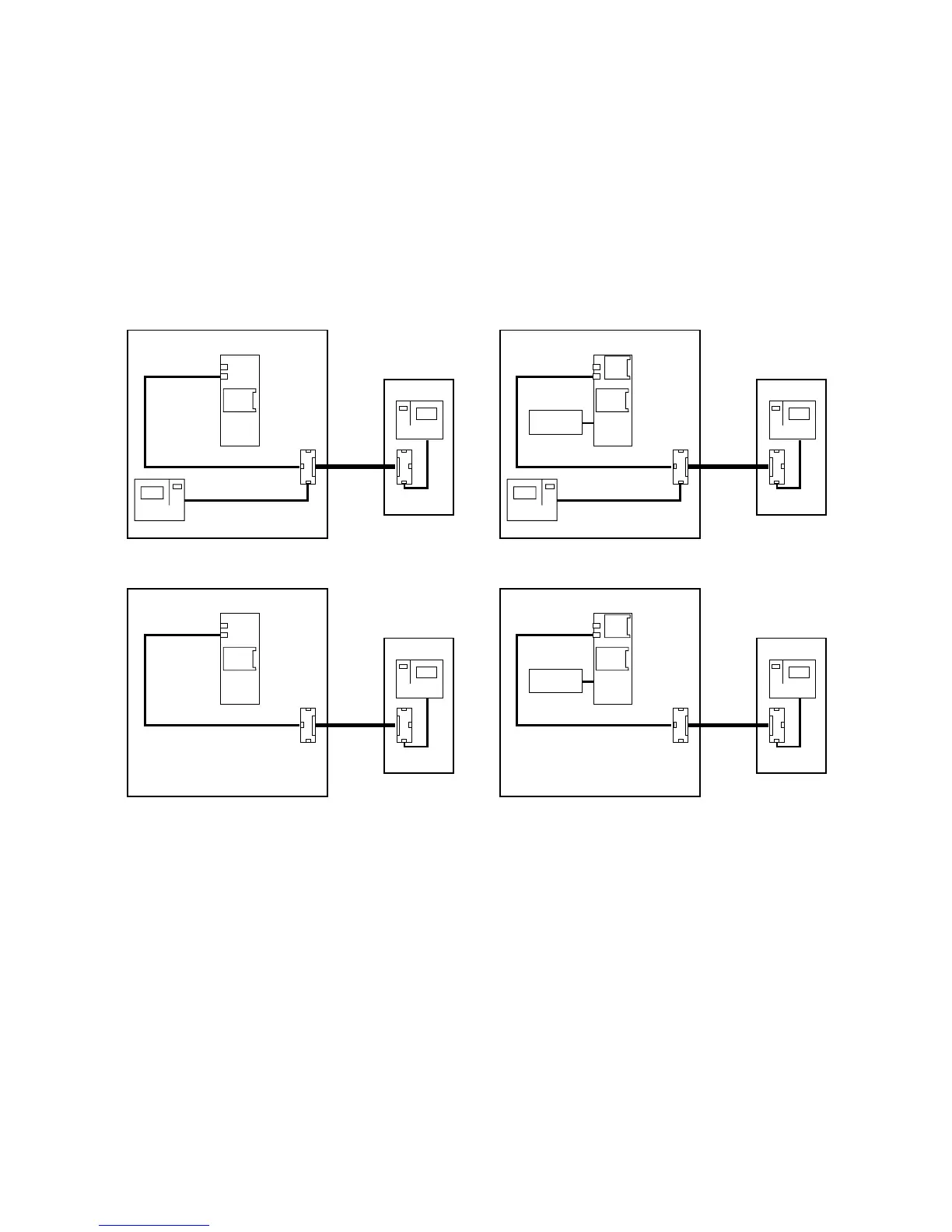

Fig. 13
RS
485
CK
ADDR
Umidif.
Humidif.
OPTIONAL OPTIONAL
STANDARD OPTIONAL
RS
485
CK
ADDR
Umidif.
Humidif.
BOARD
A
(2)
BOARD
A
(2)
TERMINAL
(1)
TERMINAL
(1)
CONDIZIONATORE
AIR CONDITIONER
CONDIZIONATORE
AIR CONDITIONER
CONDIZIONATORE
AIR CONDITIONER
CONDIZIONATORE
AIR CONDITIONER
ADDR
ADDR
Scheda T
T board
Scheda T
T board
TERMINAL
(15)
Scheda T
T board
Scheda T
T board
TERMINAL
(15)
Scheda T
T board
Scheda T
T board
TERMINAL
(15)
Scheda T
T board
Scheda T
T board
TERMINAL
(15)
BOARD
A
(2)
BOARD
A
(2)
Terminale remoto "T"
"T" Remote terminal
are installed in the wall mounting box.
The connection cable between the two "T" boards is by
Customer care (200m max).
On request:
- Serial port "RS485"
- Board "ADDR+CK"
- Board "Humidifier"
- TERMINAL removal - unit without TERMINAL and con-
trolled only by "T" REMOTE TERMINAL.
Terminale remoto "T"
"T" Remote terminal
Terminale remoto "T"
"T" Remote terminal
Terminale remoto "T"
"T" Remote terminal
