RC GROUP - 149_ItEn.0102
180
MP2000 AIR CONDITIONERS
Sistema di controllo a microprocessore per condizionatori d'aria •
Air conditioners microprocessor control system

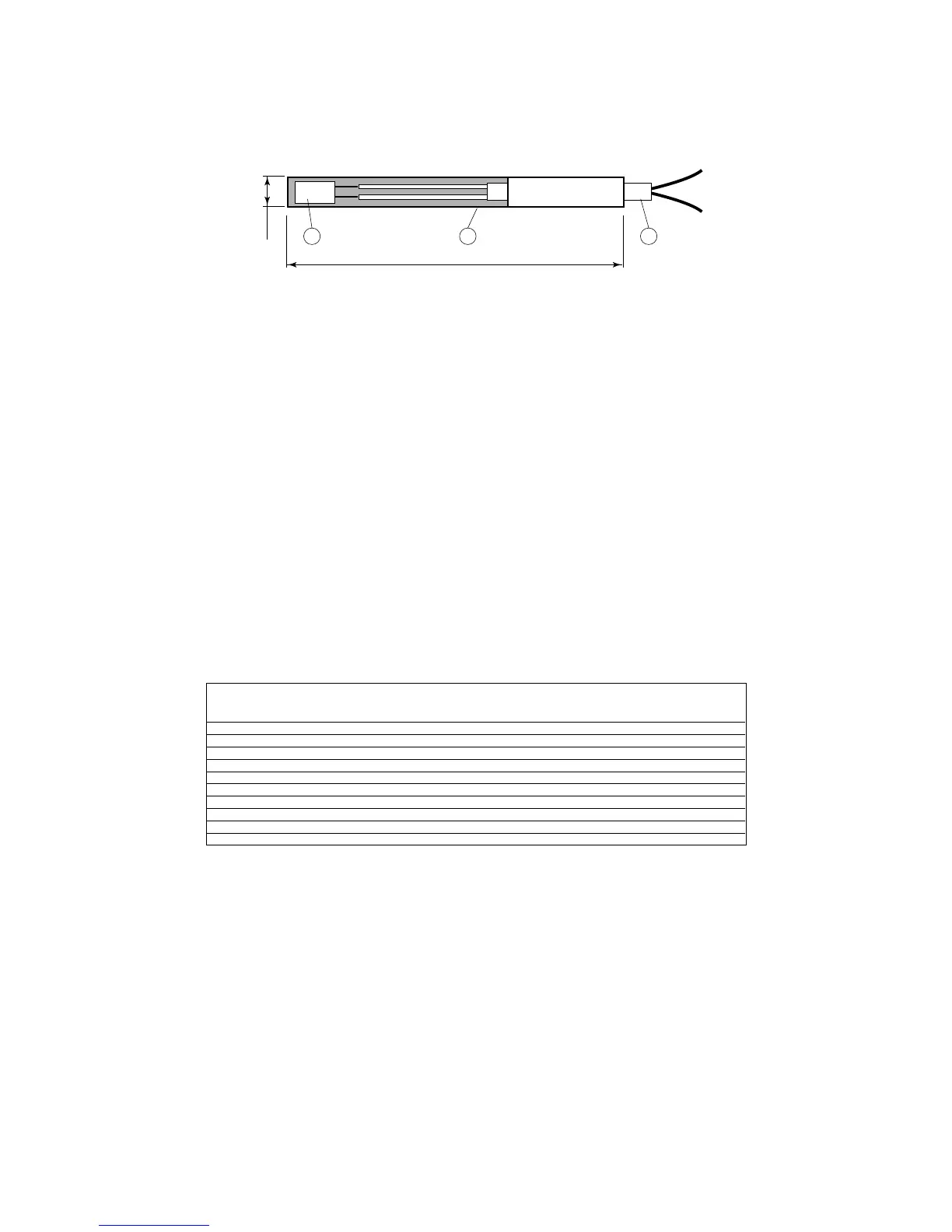

ELEMENTO SENSIBILE
Fig. 115
1. Elemento sensibile.
2. Contenitore in acciaio.
3. Cavo di uscita. I cavi della sonda sono equivalenti e non
hanno polarità. Pertanto non è necessario rispettare un
ordine particolare nel collegamento alla morsettiera.
DATI TECNICI
Elemento sensibile: PTC 1000
Resistenza a 25°C: 1000 Ω
Campo di lavoro: -30 ÷ 120°C
Precisione: ± 1%
Lunghezza cavo: 10 m
Protezione: IP67
NOTA: Separare quanto più possibile i percorsi dei
cavi delle sonde dai cavi dei carichi induttivi e di
potenza per evitare possibili disturbi elettromagnetici.
Tabella comparativa della resistenza in funzione della
temperatura:
(temperatura e resistenza non sono lineari)
SENSIBLE ELEMENT
1. Sensible element.
2. Steel container.
3. Outlet cable. The two cables of the probe do not have
any polarity. For this reason there is no need to follow a
special way for terminals connection.
TECHNICAL DATA
Sensible element: PTC 1000
Resistance at 25
°
C: 1000
Ω
Working range: -30
÷
120
°
C
Accuracy:
±
1%
Cable length: 10 m
Protection: IP67
NOTE: Please keep sensors leads as far as possible
from power cables, to avoid possible electromagnetic
noise.
Comparative table of the resistance according to the tem-
perature:
(temperature and resistance are not linear).
1 2 3
100
Ø6
Temperatura Resistenza Temperatura Resistenza
Temperature Resistance Temperature Resistance
°C Ω°C Ω
-30 625 8 873
-10 750 10 887
-8 763 14 917
-6 777 16 931
-4 790 18 946
-2 804 20 961
0 817 25 1.000
2 831 30 1.039
4 845 50 1.205
6 859 70 1.390
