26
校准微调操作视频：https://qr17.cn/DoPeBD
将输出电压设置为 1V，调整电压输出零点使万用表显示接近 1V，将输出电压设置为 30V
（半量程），调整输出电压比例值使万用表显示值接近 30V；同理设置为 0.1A 和 3A（半量程）
可以校准电流输出零点和电流输出比例；将输出电压设置为 1V 调整回读电压零点使 RD6012P
显示电压值与万用表测量值一致，同理设置 30V 可以校准回读电压比例值，同理设置为 0.1A
和 3A 可以校准电流回读零点和电流回读比例。RD6012P 的 6A 和 12A 为两个电流量程，需要
分开校准，更改量程为 12A 然后设置 0.1A 和 6A 校准 12A 量程电流（此部分不提供技术支持，
看不懂的客户请自行丰富相关知识）。
4.3.3
高级功能

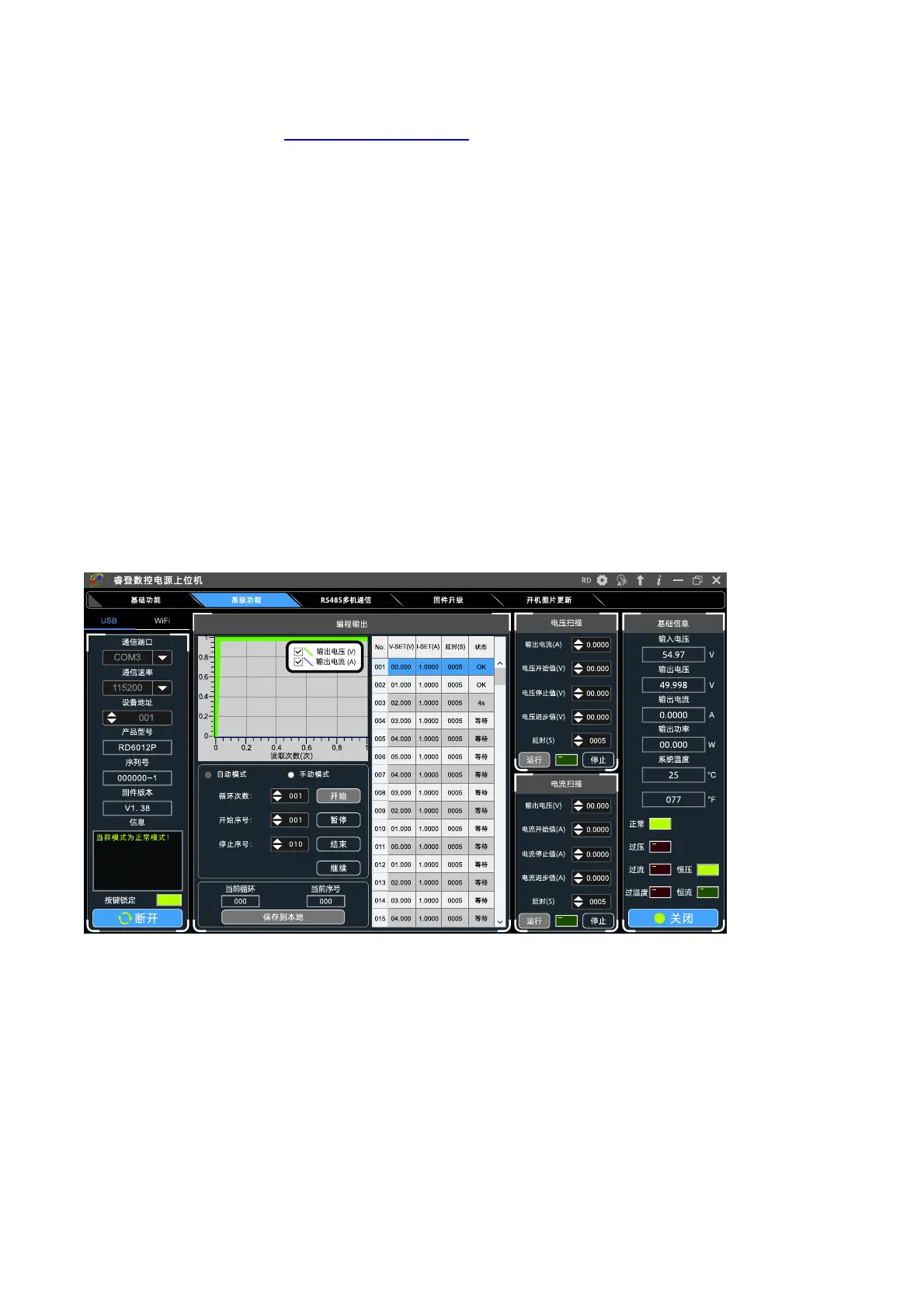

高级功能可以按照表格中的设定值变换输出电压电流，每步时间 1-9999s 可调，最多 200
步，可以自动输出也可手动输出，编程输出或者其他操作过程中不能切换界面，必须停止后才
能切换。
4.3.4 RS485
多机通信
使用 USB 转 485 连接 485 模块的 AB，多台的 AB 都连接到一块。RD6024 每个设置不同的
设备地址，最多可以连接 32 台，不同型号不能同时连接。上位机进入 RS485 多机通信，首先
点击搜索，搜索完成后点击连接。
在表格中可以任意更改某个产品的输出电压电流，在自定义设置中可以批量设置电压电流。在
快捷设置中可以设置几组快捷电压电流方便调出。由于通信帧间隔，每次操作完成都需要一定
