Riso GR 3770 - Power Supply PCB 100-120 V

DESCRIPTION OF PCBs
POWER SUPPLY PCB 100-120V
APX(II)-26GR3770

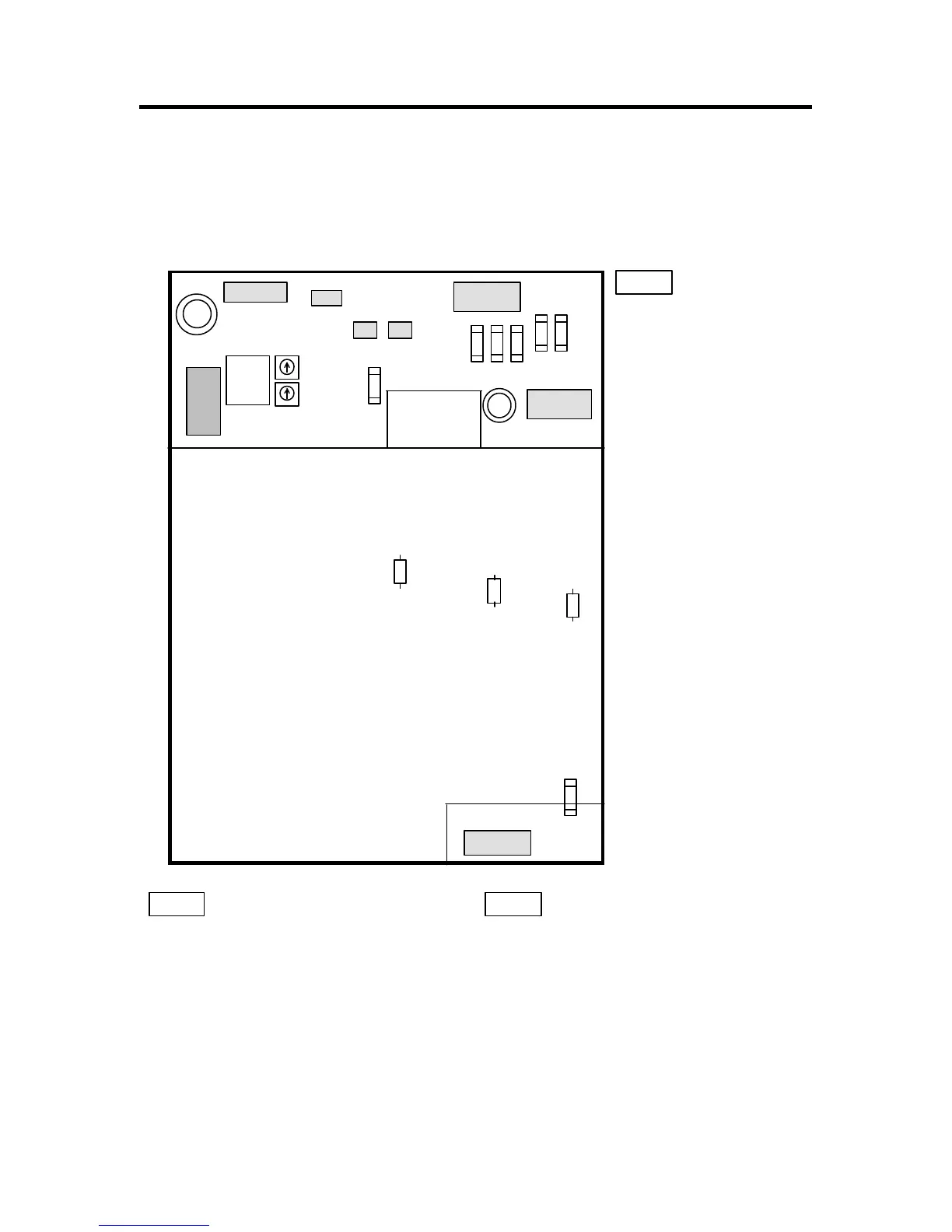

11.Power Supply PCB 100-120V
F2
F7 F5 F3
F4 F6
24
23
CN5
1
2
CN2
12
6
7
1
CN4CN6
CN3-2
CN3-1
1
2
19
20
1 3
3 1
1
2
VR101
TPH
VR100
F1
7 1
CN1
FUSE
F1 : 10A 125V
F2 : 8A 125V
F3 : 3.15A 125V
F4 : 3.15A 125V
F5 : 3.15A 125V
F6 : 3.15A 125V
F7 : 3.15A 125V
F40 : 3A 125V
F80 : 3A 125V
F90 : 3A 125V
VR
VR100 : TPH voltage adjustment
(Normal adjustmet)
VR101 : TPH voltage adjustment
(Fine adjustment)
F90
F80
F40
CN
CN1 :
From AC Input
CN2 :
To PCB’s
CN3-1 :
To TPH Sub PCB
To TPH Safety Switch
CN3-2 :
To Suction Fan Motor
CN4 :
Open
CN5 :
To PCB’s
CN6 :
To Power Supply Fan Motor
