OPERATORE e LAVORO
I due parametri aggiungono il testo
da archiviare in memoria in ogni
saldatura. I loro valori appariranno
nei rapporti di saldatura.
Utilizzare i pulsanti ▲ e ▼ per
modificare il valore della cifra e il
pulsante OK ► per passare alla
cifra successiva.
Tenere premuto il pulsante OK ►
per salvare o passare all'ultima
cifra e premere OK ►
ALTRE FUNZIONI
Consente di configurare
determinati parametri specifici
tramite numeri (codici) a 4 cifre.
Utilizzare i pulsanti ▲ e ▼ per
modificare il valore della cifra e il
pulsante OK ► per passare alla
cifra successiva.
È possibile trovare i codici
disponibili per l'utente a pagina 11.

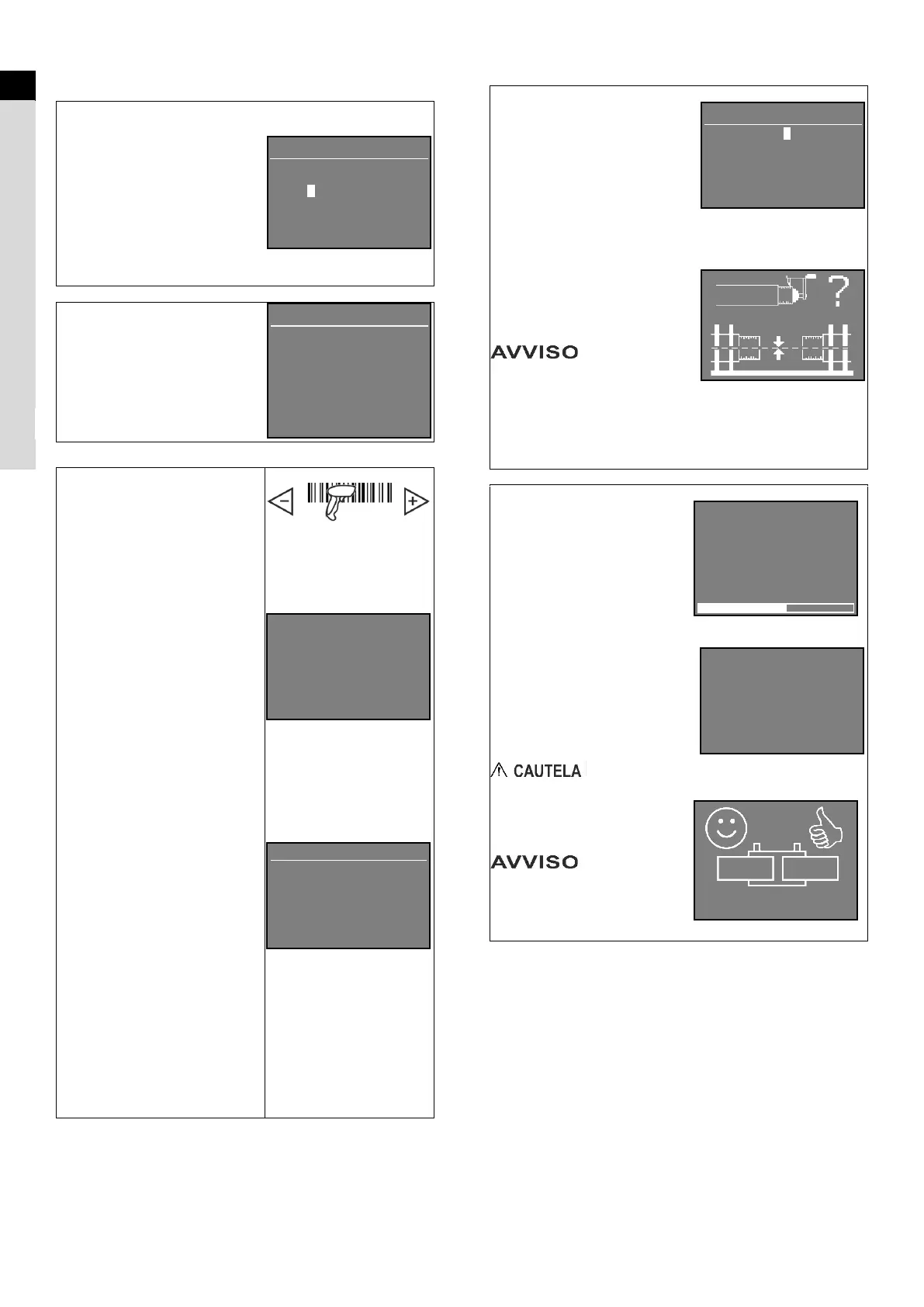

SALDADURA CON SCANNER
Collegare il lettore di codici a
barre e selezionare "LEGGI
CODICE A BARRE"
1. Leggere il codice a barre per
saldatura
Tenere premuto il grilletto e
assicurarsi che il raggio LASER sia
rivolto verso il codice a barre di
saldatura.
Parametri visualizzati:
Tipo di manicotto ad es. I CPL PI
Tensione e tempo, ad es. 39.5V
100s
Diametro ad es. 32 mm
Tempo di raffreddamento CT ad
es. 10 minuti
Nota: in caso di guasto del lettore
di codici a barre, è comunque
possibile impostare manualmente i
parametri di saldatura (più sotto).
Premere OK ► per continuare.
2. Leggere il codice a barre per
la tracciabilità
Se l'opzione Tracciabilità è
attivata, Elektra richiede di
leggere i codici a barre della
tracciabilità.
Nota: i codici a barre per la
tracciabilità sono fino a 3, ovvero
1 manicotto e 2 tubi.
Per ignorare un codice a barre per
la tracciabilità, premere il pulsante
OK ►.
Tieni premuto il grilletto e assicurati
che il raggio LASER sia puntato sul
codice a barre di tracciabilità.
I dati principali del codice a barre
verranno presentati come
nell'esempio a destra.
Premere OK ► per continuare.
3. Aggiungi una nota
Se l'opzione Nota è attivata, Elektra
richiede di inserire del testo.
Utilizzare i pulsanti ▲ e ▼ per
modificare il valore della cifra e il
pulsante OK ► per passare alla
cifra successiva.
Tenere premuto il pulsante OK ►
per salvare o passare all'ultima
cifra e premere OK ►
4. Raschiatura e allineamento
Le immagini sul lato destro
mostrano la raschiatura e
l'allineamento dei tubi richiesti
prima della saldatura (a pagina 8).
Raschiatura e
disallineamento impropri possono
compromettere la qualità del
giunto saldato anche se il processo
di saldatura è stato eseguito
correttamente.
Premere OK ► per iniziare la
saldatura.
5. Saldatura
Inizia la fase di riscaldamento.
Il display mostrerà il conto alla
rovescia fino alla fine del
processo di saldatura.
6. Raffreddamento
Al termine della fase di
riscaldamento, lo schermo
visualizza lo stato di
raffreddamento.
Al termine del conto alla rovescia
per il raffreddamento, Elektra
emette un segnale acustico.
I cavi possono essere scollegati e
l'Elektra spenta.
non spostare o
forzare la giunzione durante la
fase di raffreddamento.
Attendere fino allo scadere del
tempo di raffreddamento.
Elektra non
esegue una prova di tenuta sul
giunto saldato. Elektra mostra solo
che tutte le fasi di saldatura sono
state completate correttamente.
Operatore
TESTO.
_ _ _ _ _ _ _ _ _ _
_ _ _ _ _ _ _ _ _ _
Altre Funzioni
0000
1) ISO 12176-4
Socket PE Virgin
32 mm SDR: 11
32mm
PE100 MFR not spec.
OK?
I CPL PI
39.5V 100s
32mm
[CT] 10 min
OK?
Nota
TEXT TO STORE
_ _ _ _ _ _ _ _ _ _
_ _ _ _ _ _ _ _ _ _
CT 11:32
# 482

09:23
39.5V 100s Ok J
01:01
39%
