Estimado cliente,
Gracias por elegir una máquina de la gama de productos Ritmo.
Este manual y su contenido han sido escritos por el fabricante para ilustrar las características y métodos de uso de la máquina de soldar
ELEKTRA para accesorios soldados eléctricamente. Aquí encontrará toda la información e instrucciones necesarias para el uso correcto
y seguro de ELEKTRA por parte de soldadores expertos. Le recomendamos que lea todos los capítulos de este manual antes de
prepararse para su uso. También recomendamos guardar el manual para referencia futura o nuevos usuarios.
Estamos seguros de que su nueva máquina se familiarizará rápidamente con usted y le servirá durante mucho tiempo con plena
satisfacción.
Sinceramente,
Ritmo S.p.A.
1. CAMPO DE USO
ELEKTRA es una máquina de electrofusión polivalente que combina tubos de PE y PP mediante accesorios soldados eléctricamente y
calentados por corriente eléctrica. ELEKTRA está construido de acuerdo con ISO 12176-2, ISO 12176-3, ISO 12176-4. ELEKTRA puede
reconocer los códigos de barras de los accesorios de acuerdo con ISO 13950, definir los parámetros de soldadura y almacenar, imprimir
o descargar los informes de soldadura en la memoria USB.

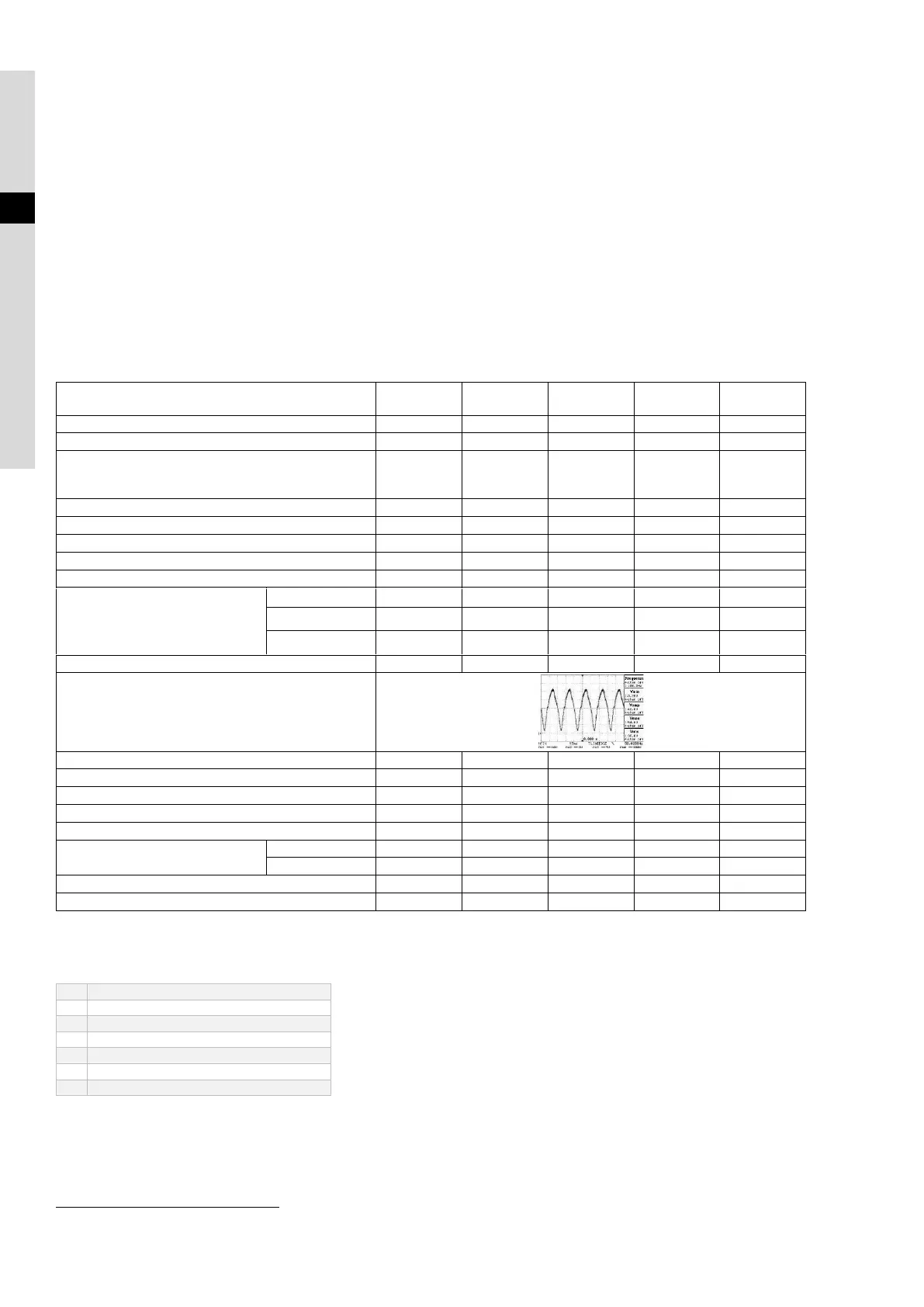

2. CARACTERÍSTICAS TÉCNICAS
ELEKTRA XL
230V
ELEKTRA M
230V
ELEKTRA M
110V
ELEKTRA S
230V
ELEKTRA S
110V
Diámetros soldables
20 ÷ 1600 mm
20 ÷ 315 mm
20 ÷ 500 mm
20 ÷ 200 mm
20 ÷ 315 mm
Materiales soldables
PE / PP / PP- R
PE / PP / PP- R
PE / PP / PP- R
PE / PP / PP- R
PE / PP / PP- R
Tensión dos accesorios
8 ÷ 48 V
o
8 ÷ 80 V
9
8 ÷ 48 V
8 ÷ 48 V
o
8 ÷ 80 V
9
8 ÷ 48 V
8 ÷ 48 V
Tensión nominal
230 V  15%
230 V  15%,
110 V  10%
230 V  15%
110 V  10%
Frecuencia
50 ÷ 60 Hz
50 ÷ 60 Hz
50 ÷ 60 Hz
50 ÷ 60 Hz
50 ÷ 60 Hz
Temperatura de trabajo
-20°C÷+50°C
-20°C÷+50°C
-20°C÷+50°C
-20°C÷+50°C
-20°C÷+50°C
Corriente nominal
15 A
10A
20A
8A
15A
Potencia nominal
10
3,5KW
2,3KW
2,2KW
1,8KW
1,7KW
Corriente nominal de
soldadura (ISO 12176-2)
Duty cycle 100%
72 A
45A
22A
18 A
30
Duty cycle 60%
82 A
55A
45A
25 A
36
Duty cycle 30%
93 A
70A
58A
51 A
45
Corriente de pico
120 A
100A
80A
70A
60A
Gráfico de simulación con 36V output
Precisión termómetro ambiente
± 1 °C
± 1 °C
± 1 °C
± 1 °C
± 1 °C
Protection Degree
IP 54
IP 54
IP 54
IP 54
IP 54
Diámetro conectores dos accesorios
F 4 ÷ 4,7 mm
F 4 ÷ 4,7 mm
F 4 ÷ 4,7 mm
F 4 ÷ 4,7 mm
F 4 ÷ 4,7 mm
Capacidad memoria
4000 informes
4000 informes
4000 informes
4000 informes
4000 informes
Soft Start
Habilitado
Habilitado
Habilitado
Habilitado
Habilitado
Compensación de
tiempo de acuerdo con
T ambiente
Yes (ISO 13950)
Yes (ISO 13950)
Yes (ISO 13950)
Yes (ISO 13950)
Yes (ISO 13950)
T accesorio
No
No
No
No
No
Codificación ISO 12176-2
P
2
4US
2
VADX
P
2
3US
2
VADX
P
2
3US
2
VADX
P
2
1US
2
VADX
P
2
2US
2
VADX
Ruido
LpA<70dBA
LpA<70dBA
LpA<70dBA
LpA<70dBA
LpA<70dBA
ACCESORIOS: GPS, IMPRESORA
3. PIEZAS, DIMENSIONES Y PESO en la página 108
1
Enchufe
2
Fusible
3
Botón de encendido / apagado
4
Panel de control
5
Enchufe USB
6
Lector de código de barras
7
Conector de soldadura
9
Las máquinas que trabajan con un voltaje de entrada de accesorios de 8 ÷ 80 V se direccionan en la pantalla de inicio
10
60% del duty cycle
