Estimado cliente,
Obrigado por escolher uma máquina da linha de produtos Ritmo.
Este manual e seu conteúdo foram escritos pelo fabricante para ilustrar as características e métodos de uso da máquina de solda
ELEKTRA para conexões soldadas eletricamente. Aqui você encontrará todas as informações e instruções necessárias para o uso correto
e seguro de ELEKTRA por soldadores experientes. Recomendamos que você leia todos os capítulos deste manual antes de preparar o
uso. Também recomendamos salvar o manual para referência futura ou novos usuários.
Estamos confiantes de que sua nova máquina se familiarizará rapidamente com você e o servirá por um longo tempo com total
satisfação.
Sinceramente
Ritmo S.p.A.
1. CAMPO DE USO
A ELEKTRA é uma máquina de eletrofusão polivalente que combina tubos de PE e PP usando conexões soldadas eletricamente e
aquecidas eletricamente. A ELEKTRA é construída de acordo com a ISO 12176-2, ISO 12176-3, ISO 12176-4. A ELEKTRA pode reconhecer
os códigos de barras das conexões de acordo com a ISO 13950, definir os parâmetros de solda e armazenar, imprimir ou baixar os
relatórios de solda na memória USB.

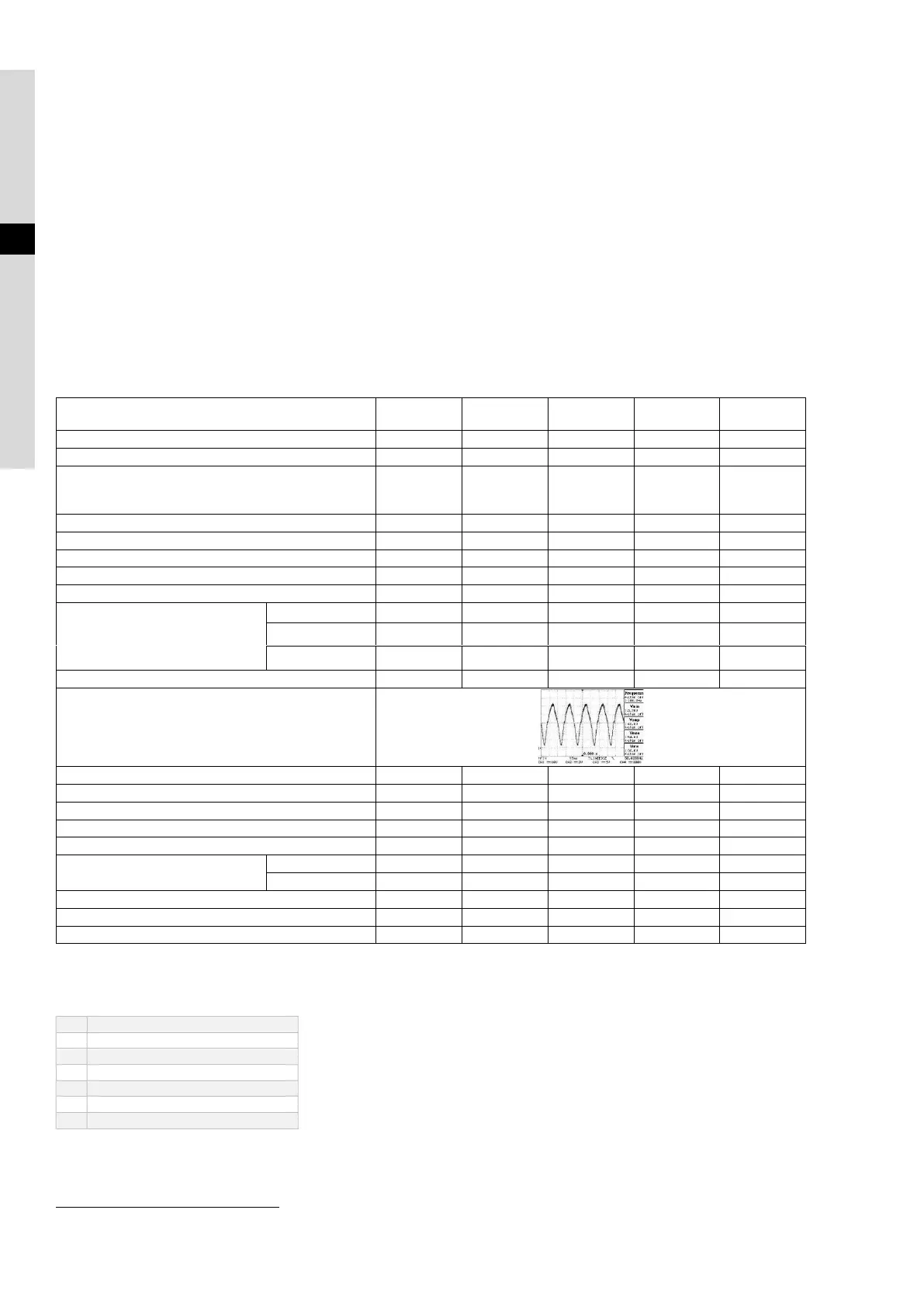

2. CARACTERÍSTICAS TÉCNICAS
ELEKTRA XL
230V
ELEKTRA M
230V
ELEKTRA M
110V
ELEKTRA S
230V
ELEKTRA S
110V
Diâmetros soldáveis
20 ÷ 1600 mm
20 ÷ 315 mm
20 ÷ 500 mm
20 ÷ 200 mm
20 ÷ 315 mm
Materiais soldáveis
PE / PP / PP- R
PE / PP / PP- R
PE / PP / PP- R
PE / PP / PP- R
PE / PP / PP- R
Tensão dos acessórios
8 ÷ 48 V
o
8 ÷ 80 V
11
8 ÷ 48 V
8 ÷ 48 V
o
8 ÷ 80 V
11
8 ÷ 48 V
8 ÷ 48 V
Tensão nominal
230 V  15%
230 V  15%,
110 V  10%
230 V  15%
110 V  10%
Frecuencia
50 ÷ 60 Hz
50 ÷ 60 Hz
50 ÷ 60 Hz
50 ÷ 60 Hz
50 ÷ 60 Hz
Temperatura de trabalho
-20°C÷+50°C
-20°C÷+50°C
-20°C÷+50°C
-20°C÷+50°C
-20°C÷+50°C
Corrente nominal
15A
10A
20A
8A
15A
Potência nominal
12
3,5KW
2,3KW
2,2KW
1,8KW
1,7KW
Corrente nominal de
soldadura (ISO 12176-2)
Duty cycle 100%
72 A
45A
22A
18 A
30
Duty cycle 60%
82 A
55A
45A
25 A
36
Duty cycle 30%
93 A
70A
58A
51 A
45
Corrente de pico
120 A
100A
80A
70A
60A
Curva de simulação com 36V output
Precisão do termómetro de ambiente
± 1 °C
± 1 °C
± 1 °C
± 1 °C
± 1 °C
Grau de protecção
IP 54
IP 54
IP 54
IP 54
IP 54
Diâmetro conectores dos accesorios
F 4 ÷ 4,7 mm
F 4 ÷ 4,7 mm
F 4 ÷ 4,7 mm
F 4 ÷ 4,7 mm
F 4 ÷ 4,7 mm
Capacidade da memória
4000 relatórios
4000 relatórios
4000 relatórios
4000 relatórios
4000 relatórios
Soft Start
Ativo
Ativo
Ativo
Ativo
Ativo
Compensação
do tempo de acordo com
T trabalho
Yes (ISO 13950)
Yes (ISO 13950)
Yes (ISO 13950)
Yes (ISO 13950)
Yes (ISO 13950)
T acessório
Não
Não
Não
Não
Não
Codificação ISO 12176-2
P
2
4US
2
VADX
P
2
3US
2
VADX
P
2
3US
2
VADX
P
2
1US
2
VADX
P
2
2US
2
VADX
Barulho
LpA<70dBA
LpA<70dBA
LpA<70dBA
LpA<70dBA
LpA<70dBA
Peso
9,7Kg
9,5Kg
9,5Kg
8,7Kg
8,7Kg
ACCESORIOS: GPS, IMPRESORA
3. PEÇAS, DIMENSÕES E PESO na página nº 108
1
Tomada
2
Fusível
3
Botão ON / OFF
4
Painel de controle
5
Tomada USB
6
Leitor de código de barras
7
Conector de soldagem
11
As máquinas que trabalham com a tensão de entrada dos acessórios 8 ÷ 80 V são tratadas na tela inicial de inicialização
12
60% do duty cycle
