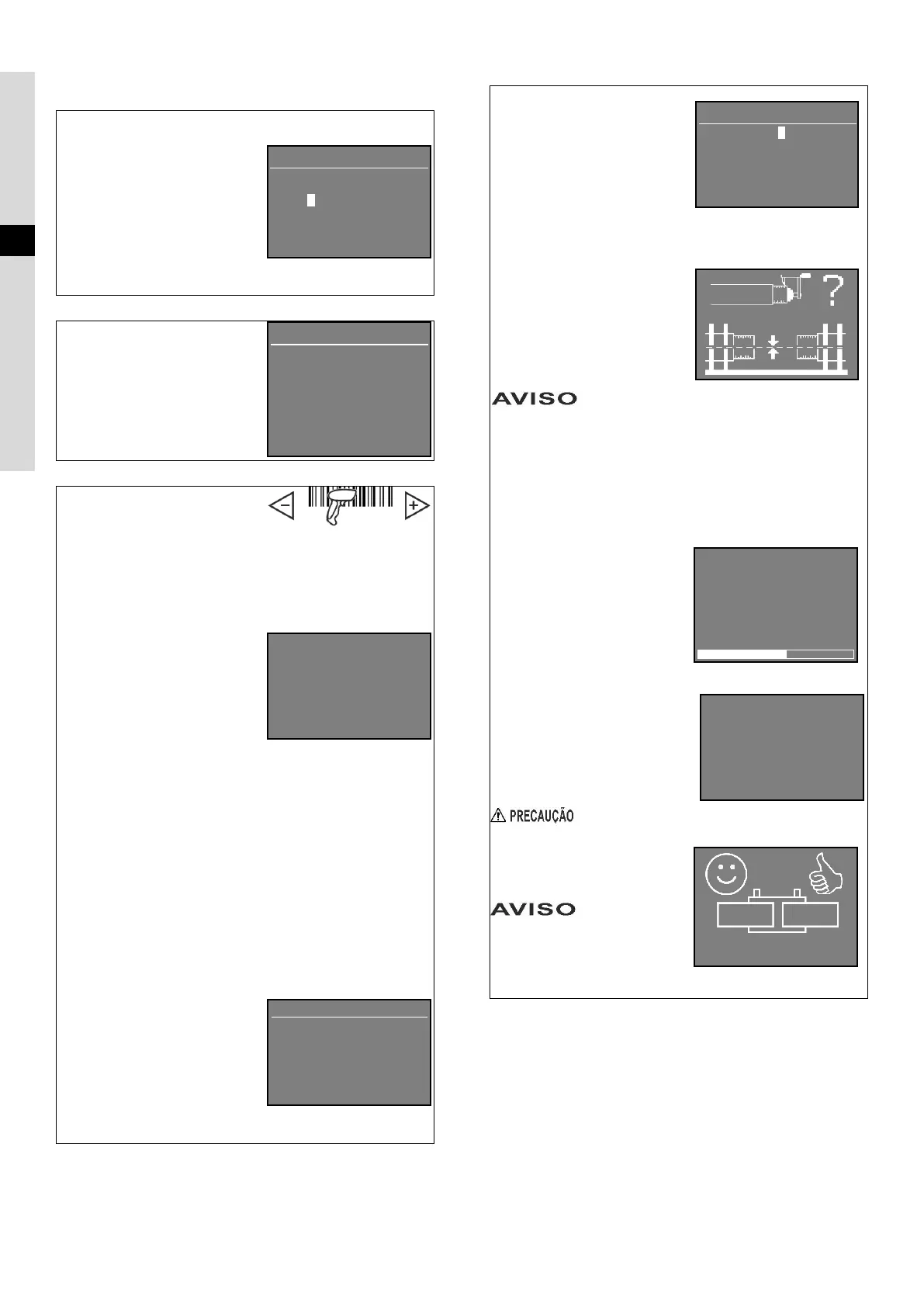

OPERADOR e TRABALHO
Os dois parâmetros adicionam o
texto que será armazenado na
memória em cada solda. Seus
valores aparecerão nos relatórios
de soldagem.
Use os botões ▲ e ▼ para alterar o
valor do dígito e o botão OK ►
para passar para o próximo dígito.
Pressione e segure o botão OK ►
para salvar ou mover para o último
dígito e pressione OK ►
OUTRAS FUNÇÕES
Permite configurar determinados
parâmetros específicos através de
números de 4 dígitos (códigos).
Use os botões ▲ e ▼ para alterar o
valor do dígito e o botão OK ►
para passar para o próximo dígito.
Você pode encontrar os códigos
disponíveis na página nº 51.
SOLDAGEM ATRAVÉS DO SCANNER
Conecte o leitor de código de
barras e selecione "READ
BARCODE"
1. Leia o código de barras para
soldar
Segure o gatilho e verifique se o
raio LASER está voltado para o
código de barras da soldagem.
Parâmetros exibidos:
Tipo de acessório, por exemplo ex.
I CPL PI
Tensão e tempo, p. ex. 39.5V 100s
Diâmetro por exemplo 32 mm
Tempo de resfriamento CT p. Por
exemplo, 10 minutos
Nota: No caso de uma falha no
leitor de código de barras, ainda é
possível configurar manualmente
os parâmetros de soldagem
(abaixo).
Pressione OK ► para continuar.
2. Leia o código de barras para
rastreabilidade
Se a opção Rastreabilidade estiver
ativada, o Elektra solicitará que
você leia os códigos de barras da
rastreabilidade.
Nota: os códigos de barras para
rastreabilidade são de até 3, ou
seja, 1 acessório e 2 tubos.
Para ignorar um código de barras
para rastreabilidade, pressione o
botão OK ►.
Segure o gatilho e verifique se o
feixe LASER está direcionado para
o código de barras da
rastreabilidade.
Os dados principais do código de
barras serão apresentados como
no exemplo à direita.
Pressione OK ► para continuar.
3. Adicione uma nota
Se a opção Nota estiver ativada,
Elektra solicitará que você digite
o texto.
Use os botões ▲ e ▼ para alterar
o valor do dígito e o botão OK ►
para passar para o próximo
dígito.
Pressione e segure o botão OK ►
para salvar ou mover para o
último dígito e pressione OK ►
4. Raspagem e alinhamento
As imagens no lado direito
mostram a raspagem e o
alinhamento dos tubos
necessários antes da soldagem
(48).
Raspagem e
alinhamento inadequados
podem comprometer a
qualidade da junta soldada,
mesmo que o processo de
soldagem tenha sido realizado
corretamente.
Pressione OK ► para iniciar a
soldagem.
5. Soldagem
A fase de aquecimento começa.
O visor mostrará a contagem
regressiva até o final do processo
de soldagem.
6. Resfriamiento
No final da fase de aquecimento,
o visor mostra o estado de
resfriamento.
Quando a contagem regressiva
da recarga termina, Elektra emite
um sinal sonoro.
Os cabos podem ser
desconectados e o Elektra pode
ser desligado.
Não mova ou
force a junta durante a fase de
resfriamento. Aguarde até que o
tempo de resfriamento tenha
passado.
Elektra não realiza
um teste de vazamento na junta
de solda. A Elektra mostra apenas
que todas as etapas de
soldagem foram concluídas com
sucesso.
Operador
TESTO.
_ _ _ _ _ _ _ _ _ _
_ _ _ _ _ _ _ _ _ _
Outras Funções
0000
1) ISO 12176-4
Socket PE Virgin
32 mm SDR: 11
32mm
PE100 MFR not spec.
OK?
I CPL PI
39.5V 100s
32mm
[CT] 10 min
OK?
Nota
TEXT TO STORE
_ _ _ _ _ _ _ _ _ _
_ _ _ _ _ _ _ _ _ _
CT 11:32
# 482

09:23
39.5V 100s Ok J
01:01
39%
