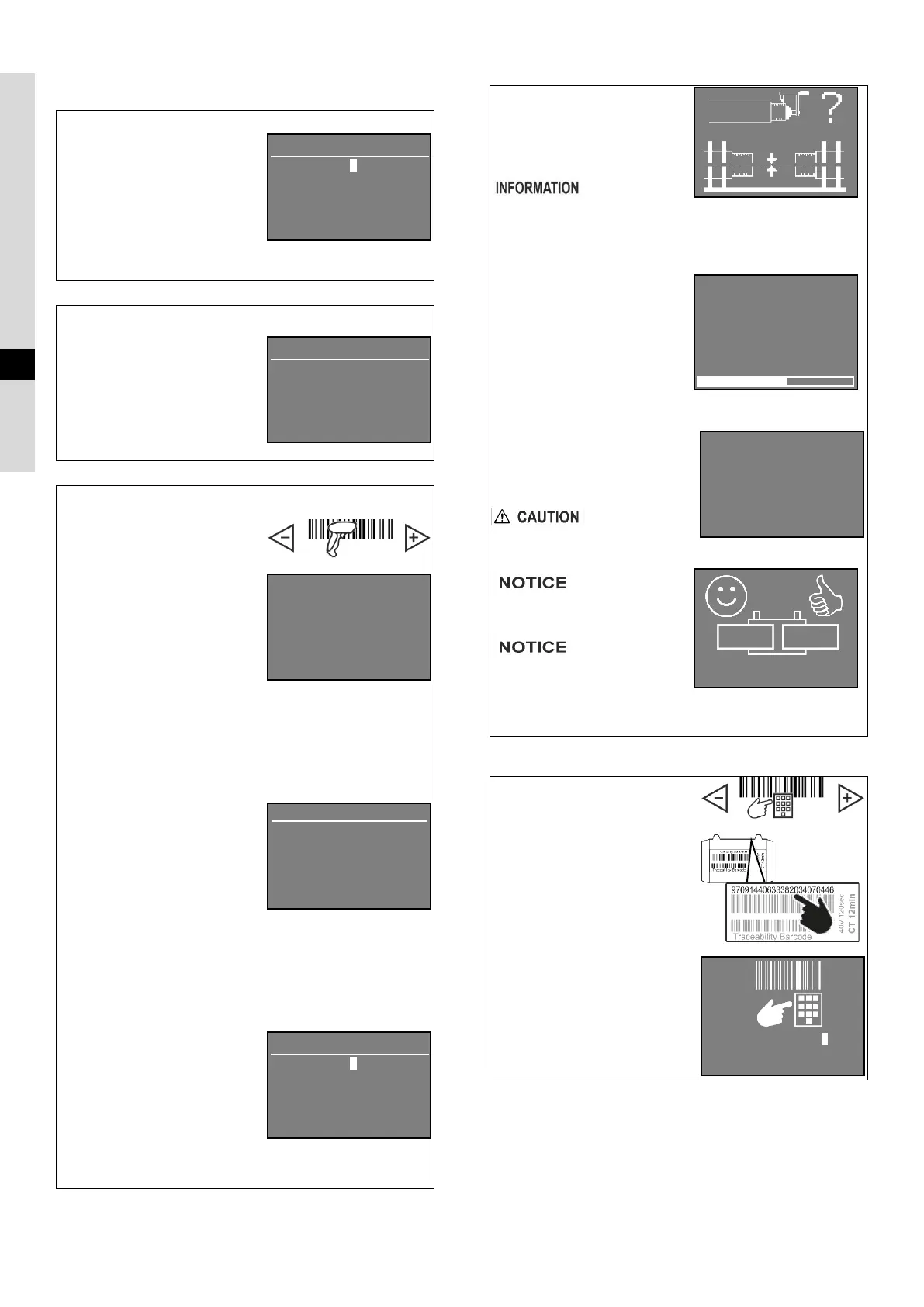

OPERAATOR ja TÖÖ
Mõlemad parameetrid lasevad
igal keevitamise korral sisestada ja
salvestada teksti. Nende väärtused
ilmuvad keevitusraportis.
Väärtuste muutmiseks kasuta ▲ ja
▼ nuppe ja OK ►nuppu, et liikuda
järgmise väärtuse juurde.
Hoia OK ► nuppu säilitamiseks või
liikuge viimase väärtuse juurde ja
vajuta OK ►
LISAFUNKTSIOONID
Võimaldab seadistada kindlaid
parameetreid, sisestades 4-kohalisi
numbreid (koodid).
Kasuta▲ ja ▼ nuppe, et muuta
numbrilisi väärtuseid ja OK ►nuppu
teise numbri juurde liikumiseks.
Kasutajale võimaldatud koodid
leheküljel 19.
KEEVITAMINE TRIIPKOODI LUGEMISE LÄBI
Ühenda triipkoodilugeja ja vali
“READ BARCODE”
1. Keevitamise triipkoodi
lugemine
Hoia päästikut all ning suuna
laserkiir keevitamise triipkoodi
suunas.
Kuvatud parameetrid:
Ühenduse tüüp e.g. I CPL PI
Pinge & aeg e.g. 39.5V 100s
Läbimõõt e.g. 32 mm
Jahtumisaeg CT e.g. 10 min
Märkus: Juhul kui triipkoodilugeja ei
tööta, saate siiski seadistada
keevitamise parameetrid
manuaalselt (allpool)
Jätkamiseks vajuta OK ►
2. Jälgitavuse triipkoodi
lugemine
Elektra palub lugeda jälgitavuse
triipkoode, kui jälgitavus on
lubatud.
Märkus: jälgitavuse triipkoode on
kuni 3, i.e. 1 keevismuhv ja 2 torud.
Jälgitavuse triipkoodi vahele
jätmiseks vajutada OK ► nuppu.
Hoia päästikut all ning suuna
laserkiir jälgitavuse triipkoodi
suunas.
Peamised triipkoodi andmed
esitatakse nagu on toodud näide
parempoolsel pildil.
Jätkamiseks vajuta OK ►.
3. Lisa Märkus
Kui märkuse lisamine on lubatud,
palub Elektra trükkida märkme
teksti .
Väärtuste muutmiseks kasuta ▲ ja
▼ nuppe ja OK ►nuppu, et liikuda
järgmise väärtuse juurde.
Hoia OK ► nuppu säilitamiseks või
liikuge viimase väärtuse juurde ja
vajuta OK ►
4. Kraapimine ja joondamine
Meeldetuletusena ilmub paremal
pool näidatud pilt, mis on nõutud
enne keevitamist torude
kraapimise ja joondamise osas
(leheküljel 16).
kehv kraapimine
ja joondamine võivad keevitatud
liidese kvaliteeti kahjustada, kuigi
keevitamiinprotsess viidi läbi
õigesti.
Vajuta OK ► keevitamise
alustamiseks.
5. Keevitamine
Kuumenemisfaasi algus.
Kuni keevitusprotsessi
saavutamiseni kuvatakse ekraanil
tagasilugemine.
6. Jahtumine
Kuumenemisfaasi lõpus kuvab
ekraan jahutusaja.
Elektra piiksub, kui jahutusaeg on
lõppenud.
Juhtmed võib lahti ühendada ja
Elektra välja lülitada.
jahutusfaasis ära
liiguta ega pinguta liideseid.
Oodake, kuni jahutusaeg on
lõppenud.
Elektra ei tee
keevitatud liidestele lekketesti.
Elektra näitab ainult õigesti
sooritatud keevitusfaase.
Ritmo S.p.A loobub
igasugusest vastutusest
defektsete keevitusliideste eest,
mis on läbi viidud arvestamata
keevitava toruotsa nõuetekohast
ettevalmistamist.
KEEVITAMINE LÄBI TRIIPKOODI MANUAALSE SISESTAMISE
Vali “BARCODE MANUAL” režiim ja
vajuta OK ►.
3. Trüki sisse keevitamise
triipkoodi numbrid
Väärtuste muutmiseks kasuta ▲ ja
▼ nuppe ja OK ►nuppu, et liikuda
järgmise väärtuse juurde.
4. Järgi samme
WELDING THROUGHT BAR CODE
READING LUGEMISE LÄBI
Operator
TEXT TO STORE
_ _ _ _ _ _ _ _ _ _
_ _ _ _ _ _ _ _ _ _
Other funktsioons
0000
Note
TEXT TO STORE
_ _ _ _ _ _ _ _ _ _
_ _ _ _ _ _ _ _ _ _
1) ISO 12176-4
Socket PE Virgin
32 mm SDR: 11
32mm
PE100 MFR not spec.
OK?
I CPL PI
39.5V 100s
32mm
[CT] 10 min
OK?
39.5V 100s Ok J
01:01
39%
CT 11:32
# 482

09:23
9 7 0 9 1 4 4 0
0 0 0 0 0 0 0 0
0 0 0 0 0 0 0 0
