Cher(e) Client(e),
Nous vous remercions pour avoir choisi une machine de la gamme de produits Ritmo.
Ce manuel et son contenu ont été rédigés par le fabricant pour vous illustrer les caractéristiques et les modalités d’utilisation de la
soudeuse ELEKTRA pour manchons électro-soudables. Vous trouverez ici tous les renseignements et les instructions nécessaires à
l’utilisation correcte et sûre de la ELEKTRA par des soudeurs expérimentés. Nous vous recommandons de lire tous les chapitres de ce
manuel avant de s’apprêter à utiliser la ELEKTRA. Nous vous recommandons aussi de conserver le manuel pour d’éventuelles
consultations ou pour de nouveaux utilisateurs.
Nous sommes certains que votre nouvelle machine vous sera vite familière et vous servira longtemps avec pleine satisfaction.
Cordialement,
Ritmo S.p.A.
1. CHAMP D’UTILISATION
ELEKTRA est une unité de contrôle d'électrofusion polyvalente qui relie les tuyaux PE et PP par des manchons chauffés par le courant
électrique. ELEKTRA est construit selon ISO 12176-2, ISO 12176-3, ISO 12176-4.
ELEKTRA peut reconnaître les codes à barres des manchons selon ISO 13950, définir ses paramètres de soudage et stocker, imprimer ou
télécharger sur clé USB les rapports de soudage.

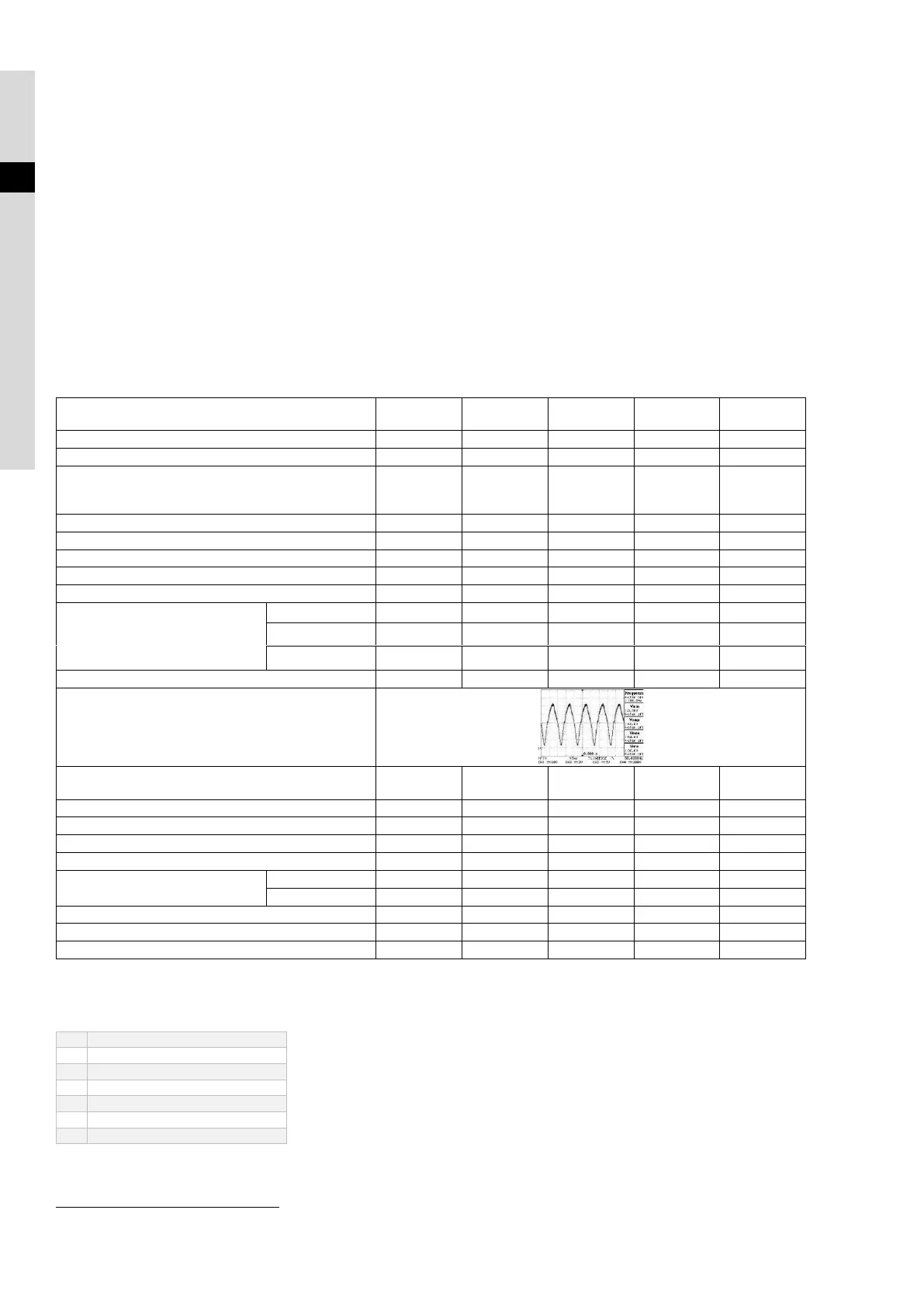

2. CARACTERISTIQUES TECHNIQUES
ELEKTRA XL
230V
ELEKTRA M
230V
ELEKTRA M
110V
ELEKTRA S
230V
ELEKTRA S
110V
Plage de diamètres soudables
20 ÷ 1600 mm
20 ÷ 315 mm
20 ÷ 500 mm
20 ÷ 200 mm
20 ÷ 315 mm
Matériels soudables
PE / PP / PP- R
PE / PP / PP- R
PE / PP / PP- R
PE / PP / PP- R
PE / PP / PP- R
Tension de travail
8 ÷ 48 V
ou
8 ÷ 80 V
7
8 ÷ 48 V
8 ÷ 48 V
ou
8 ÷ 80 V
7
8 ÷ 48 V
8 ÷ 48 V
Tension d’alimentation
230 V  15%
230 V  15%,
110 V  10%
230 V  15%
110 V  10%
Fréquence
50 ÷ 60 Hz
50 ÷ 60 Hz
50 ÷ 60 Hz
50 ÷ 60 Hz
50 ÷ 60 Hz
Température de travail
-20°C÷+50°C
-20°C÷+50°C
-20°C÷+50°C
-20°C÷+50°C
-20°C÷+50°C
Courant nominal
15 A
10A
20A
8A
15A
Puissance nominale absorbée
8
3.5KW
2.3KW
2.2KW
1.8KW
1.7KW
Courant nominale soudure
(ISO 12176-2)
Duty cycle 100%
72 A
45A
22A
18 A
30
Duty cycle 60%
82 A
55A
45A
25 A
36
Duty cycle 30%
93 A
70A
58A
51 A
45
Ampérage maximal
120 A
100A
80A
70A
60A
Courbe de simulation à 36Voutput
Précision thermomètre
température ambiante
± 1 °C
± 1 °C
± 1 °C
± 1 °C
± 1 °C
Degré de protection
IP 54
IP 54
IP 54
IP 54
IP 54
Diamètres des connecteurs
F 4 ÷ 4.7 mm
F 4 ÷ 4.7 mm
F 4 ÷ 4.7 mm
F 4 ÷ 4.7 mm
F 4 ÷ 4.7 mm
Capacité de la mémoire
4000 rapports
4000 rapports
4000 rapports
4000 rapports
4000 rapports
Soft Start de la soudure
Oui
Oui
Oui
Oui
Oui
Compensation temps
soudure selon
T ambiante
Oui (ISO 13950)
Oui (ISO 13950)
Oui (ISO 13950)
Oui (ISO 13950)
Oui (ISO 13950)
T jonction
No
No
No
No
No
Codification selon ISO 12176-2
P
2
4US
2
VADX
P
2
3US
2
VADX
P
2
3US
2
VADX
P
2
1US
2
VADX
P
2
2US
2
VADX
Bruit
LpA<70dBA
LpA<70dBA
LpA<70dBA
LpA<70dBA
LpA<70dBA
Poids
9,7Kg
9,5Kg
9,5Kg
8,7Kg
8,7Kg
ACCESSOIRES : GPS, IMPRIMANT
3. PIÈCES, DIMENSIONS et POIDS en page 108
1
Fiche d'alimentation
2
Fusible
3
Bouton ON / OFF
4
Panneau de configuration
5
Port USB
6
Lecteur de code-barres
7
Bouchon de soudage
7
Les machines fonctionnant avec une tension d’entrée de manchons 8 ÷ 80 V sont adressées sur l’écran
8
Avec puissance correspondante au 60% du duty cycle
