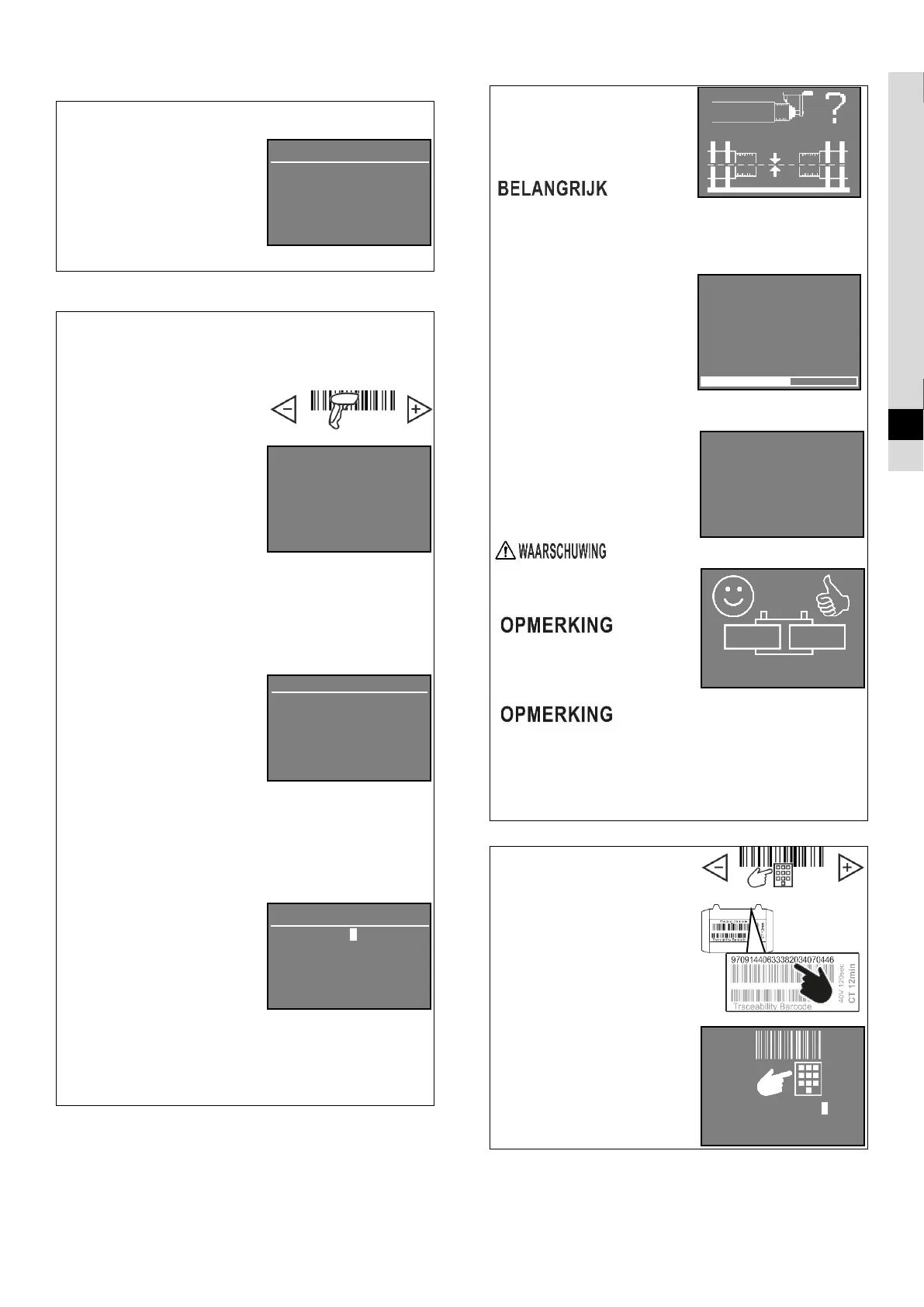

ANDERE FUNCTIES
Hiermee kunnen enkele specifieke
parameters worden ingesteld via
4-cijferige nummers (codes).
Gebruik de knoppen ▲ en ▼ om
de cijferwaarde te wijzigen en de
knop OK ► om naar het volgende
cijfer te gaan.
Codes die beschikbaar zijn voor de
gebruiker staan op pagina 89
LASSEN DOOR BARCODE-LEZING
Sluit de BARCODE-lezer aan en
selecteer de “LEES BARCODE”
1. Lees de lasbarcode
Houd de trekker ingedrukt en zorg
ervoor dat de LASERstraal op de
lasstreepjescode wijst.
Weergegeven parameters:
Verbindingstype b.v. Ik CPL PI
Spanning & Tijd b.v. 39,5V 100s
Diameter b.v. 32 mm
Afkoeltijd CT b.v. 10 minuten
Opmerking: In het geval van een
storing in de barcodescanner kunt
u de lasparameters nog steeds
handmatig instellen (op pagina
97).
Druk op OK ► om verder te gaan.
2. Lees de
traceerbaarheidsbarcode
Als de traceerbaarheidsoptie is
ingeschakeld, vraagt de Elektra
om traceerbaarheidsbarcodes te
lezen.
Opmerking: de
traceerbaarheidsbarcodes zijn
maximaal 3, d.w.z. 1 koppeling en
2 leidingen.
Om een
traceerbaarheidsbarcode over te
slaan, drukt u op de knop OK ►.
Houd de trekker ingedrukt en zorg
ervoor dat de laserstraal op de
traceerbaarheidsstreepjescode
wijst.
De belangrijkste
streepjescodegegevens worden
weergegeven zoals in het
voorbeeld aan de rechterkant.
Druk op OK ► om verder te gaan.
3.Voeg een notitie toe
Als de optie Notitie is ingeschakeld,
vraagt de Elektra om wat
notitietekst in te typen.
Gebruik de knoppen ▲ en ▼ om
de cijferwaarde te wijzigen en de
knop OK ► om naar het volgende
cijfer te gaan.
Houd de knop OK ► ingedrukt om
op te slaan of ga naar het laatste
cijfer en druk op OK ►
3. Schrapen en uitlijnen
De foto's aan de rechterkant zijn
een herinnering aan het
schrapen en uitlijnen van de
buizen die nodig zijn voor het
lassen (op pagina 86).
slecht
schrapen en uitlijnen kan de
kwaliteit van de lasverbinding
aantasten, ook al is het lasproces
correct uitgevoerd.
Druk op OK ► om het lassen te
starten.
4. Lassen
De verwarmingsfase begint.
Op het display wordt afgeteld
totdat het lasproces is voltooid.
5. Koelen
Na voltooiing van de
verwarmingsfase geeft het
display de koelstatus weer.
Als het aftellen van de koeling
voorbij is, piept de Elektra.
De kabels kunnen worden
losgekoppeld en de Elektra kan
worden uitgeschakeld.
beweeg of
belast het gewricht niet tijdens de
afkoelfase. Wacht tot de
afkoeltijd is verstreken.
de Elektra
voert geen lektest uit op de
lasverbinding. De Elektra laat
alleen zien dat alle lasfasen
correct zijn doorlopen.
Ritmo S.p.A
wijst alle aansprakelijkheid af voor
defecte lasverbindingen die zijn
gemaakt zonder rekening te
houden met de juiste
voorbereiding van het te lassen
buisuiteinde.
LASSEN VIA HANDMATIGE INVOER VAN BARCODE
Selecteer de modus “MANUELE
LAS” en druk OK ►.
1. Typ de cijfers van de
lasbarcode
Gebruik de knoppen ▲ en ▼ om
de cijferwaarde te wijzigen en de
knop OK ► om naar het volgende
cijfer te gaan.
2. Volg de stappen van
LASSEN DOOR BARCODE-
LEZING
Andere functies
0000
Notitie
TEXT TO STORE
_ _ _ _ _ _ _ _ _ _
_ _ _ _ _ _ _ _ _ _
1) ISO 12176-4
Socket PE Virgin
32 mm SDR: 11
32mm
PE100 MFR not spec.
OK?
I CPL PI
39.5V 100s
32mm
[CT] 10 min
OK?
39.5V 100s Ok J
01:01
39%
CT 11:32
# 482

09:23
9 7 0 9 1 4 4 0
0 0 0 0 0 0 0 0
0 0 0 0 0 0 0 0
