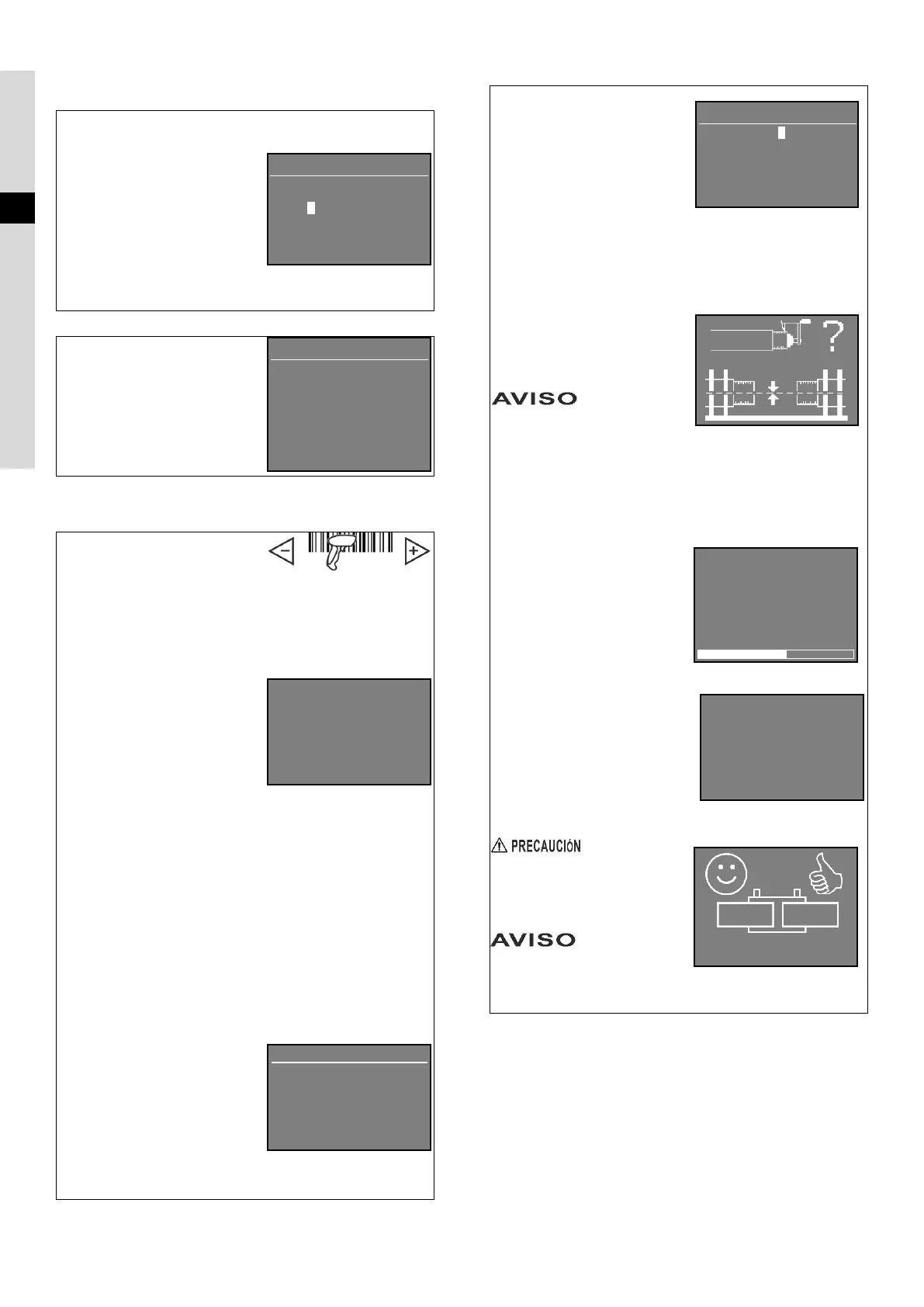

OPERADOR y TRABAJO
Los dos parámetros agregan el
texto que se almacenará en la
memoria en cada soldadura. Sus
valores aparecerán en los informes
de soldadura.
Use los botones ▲ y ▼ para
cambiar el valor del dígito y el
botón OK ► para pasar al
siguiente dígito.
Mantenga presionado el botón OK
► para guardar o moverse al
último dígito y presione OK ►
OTRAS FUNCIONES
Le permite configurar ciertos
parámetros específicos a través de
números de 4 dígitos (códigos).
Use los botones ▲ y ▼ para
cambiar el valor del dígito y el
botón OK ► para pasar al
siguiente dígito.
Puede encontrar los códigos
disponibles más atrás.
SOLDADURA CON ESCÁNER
Conecte el lector de código de
barras y seleccione "LEER CÓDIGO
DE BARRAS"
1. Lea el código de barras para
soldar
Sostenga el gatillo y asegúrese de
que el rayo LÁSER esté orientado
hacia el código de barras de
soldadura.
Parámetros mostrados:
Tipo de accesorio, p. ej. I CPL PI
Voltaje y tiempo, p. ej. 39.5V 100s
Diámetro por ej. 32 mm
Tiempo de enfriamiento CT p. Ej. 10
minutos
Nota: en caso de falla del lector de
código de barras, aún es posible
configurar manualmente los
parámetros de soldadura (a
continuación).
Presione OK ► para continuar.
2. Lea el código de barras para
la trazabilidad
Si la opción de Trazabilidad está
activada, Elektra le solicita que lea
los códigos de barras de
trazabilidad.
Nota: los códigos de barras para la
trazabilidad son de hasta 3, es
decir, 1 accesorio y 2 tubos.
Para ignorar un código de barras
para la trazabilidad, presione el
botón OK ►.
Sostenga el gatillo y asegúrese de
que el rayo LÁSER esté dirigido al
código de barras de trazabilidad.
Los datos del código de barras
principal se presentarán como en
el ejemplo de la derecha.
Presione OK ► para continuar.
3. Agregar una nota
Si la opción Nota está activada,
Elektra le solicita que ingrese el
texto.
Use los botones ▲ y ▼ para
cambiar el valor del dígito y el
botón OK ► para pasar al
siguiente dígito.
Mantenga presionado el botón
OK ► para guardar o moverse al
último dígito y presione OK ►
4. Raspado y alineación
Las imágenes en el lado derecho
muestran el raspado y la
alineación de los tubos
necesarios antes de soldar (en la
página 40).
El raspado y la
desalineación inadecuados
pueden comprometer la calidad
de la unión soldada incluso si el
proceso de soldadura se ha
llevado a cabo correctamente.
Presione OK ► para comenzar a
soldar.
5. Soldadura
Comienza la fase de
calentamiento.
La pantalla mostrará la cuenta
regresiva hasta el final del
proceso de soldadura.
6. Enfriamiento
Al final de la fase de
calentamiento, la pantalla
muestra el estado de
enfriamiento.
Cuando finaliza la cuenta atrás
de enfriamiento, Elektra emite un
pitido.
Los cables se pueden
desconectar y el Elektra se puede
apagar
No mueva ni
fuerce la unión durante la fase de
enfriamiento. Espere hasta que
haya transcurrido el tiempo de
enfriamiento.
Elektra no realiza
una prueba de fugas en la unión
soldada. Elektra solo muestra que
todos los pasos de soldadura se
han completado correctamente.
Operador
TESTO.
_ _ _ _ _ _ _ _ _ _
_ _ _ _ _ _ _ _ _ _
Otras Funciones
0000
1) ISO 12176-4
Socket PE Virgin
32 mm SDR: 11
32mm
PE100 MFR not spec.
OK?
I CPL PI
39.5V 100s
32mm
[CT] 10 min
OK?
Nota
TEXT TO STORE
_ _ _ _ _ _ _ _ _ _
_ _ _ _ _ _ _ _ _ _
CT 11:32
# 482

09:23
39.5V 100s Ok J
01:01
39%
