Gentile cliente,
Grazie per aver scelto una macchina dalla gamma di prodotti Ritmo.
Questo manuale e il suo contenuto sono stati scritti dal produttore per illustrare le caratteristiche e le modalità di utilizzo della saldatrice
ELEKTRA per manicotti elettrosaldabili. Qui troverai tutte le informazioni e le istruzioni necessarie per un uso corretto e sicuro di ELEKTRA
da saldatori esperti. Si consiglia di leggere tutti i capitoli di questo manuale prima di prepararsi all'uso. Raccomandiamo inoltre di
conservare il manuale per riferimenti futuri o per nuovi utenti.
Siamo certi che la sua nuova macchina le diventerà rapidamente familiare e la servirà a lungo con piena soddisfazione.
Cordiali saluti,
Ritmo S.p.A.
1. CAMPO D’UTILIZZO
ELEKTRA è una macchina da elettrofusione polivalente che unisce tubi in PE e PP mediante manicotti elettrosaldabili riscaldati dalla
corrente elettrica. ELEKTRA è costruita secondo le norme ISO 12176-2, ISO 12176-3, ISO 12176-4.
ELEKTRA è in grado di riconoscere i codici a barre dei manicotti secondo ISO 13950, definire i parametri di saldatura e archiviare,
stampare o scaricare i rapporti di saldatura sulla chiavetta USB.

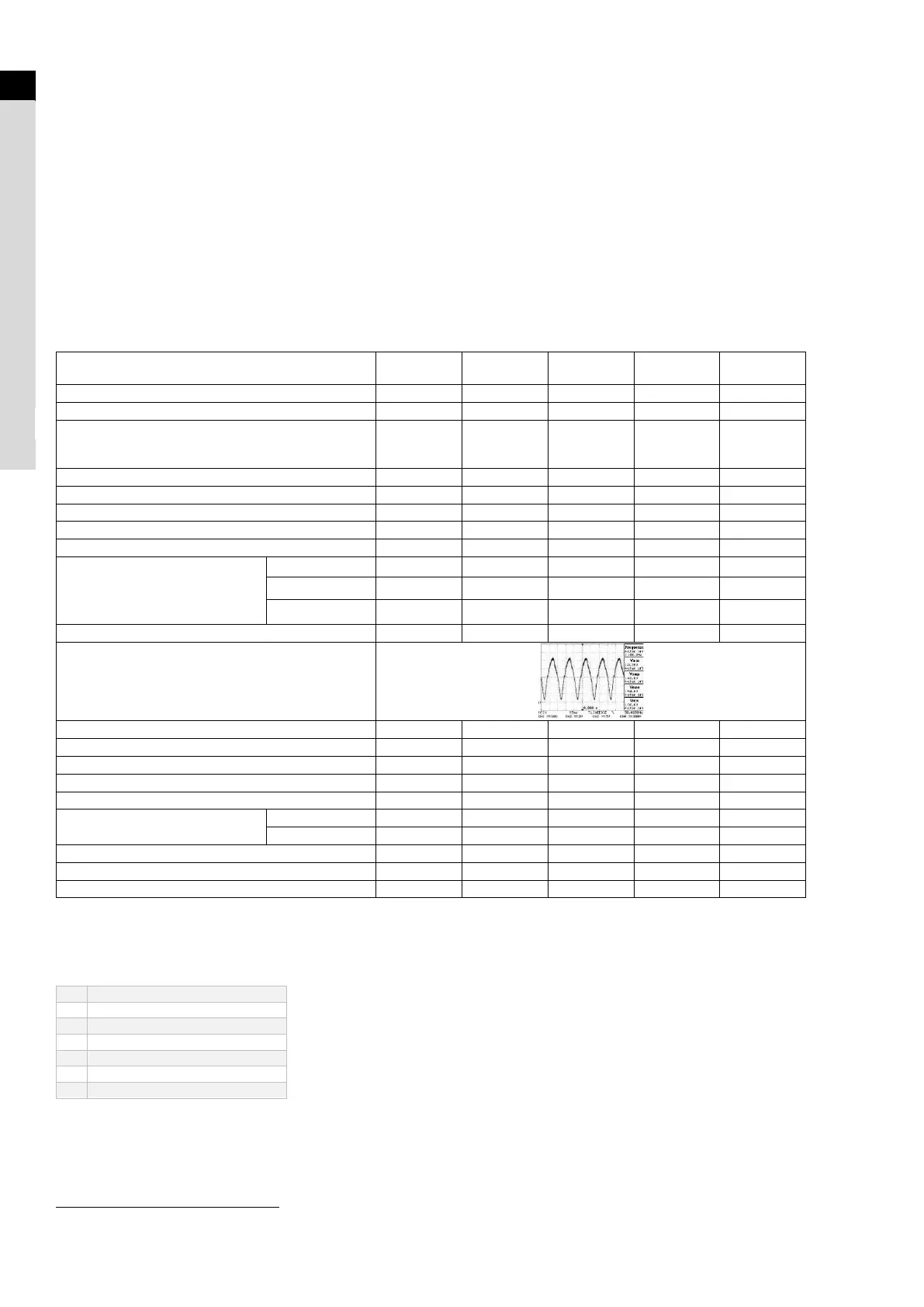

2. CARATTERISTICHE TECNICHE
ELEKTRA XL
230V
ELEKTRA M
230V
ELEKTRA M
110V
ELEKTRA S
230V
ELEKTRA S
110V
Diametri saldabili
20 ÷ 1600 mm
20 ÷ 315 mm
20 ÷ 500 mm
20 ÷ 200 mm
20 ÷ 315 mm
Materiali saldabili
PE / PP / PP- R
PE / PP / PP- R
PE / PP / PP- R
PE / PP / PP- R
PE / PP / PP- R
Voltaggio manicotto
8 ÷ 48 V
o
8 ÷ 80 V
1
8 ÷ 48 V
8 ÷ 48 V
o
8 ÷ 80 V
1
8 ÷ 48 V
8 ÷ 48 V
Alimentazione
230 V  15%
230 V  15%,
110 V  10%
230 V  15%
110 V  10%
Frequenza
50 ÷ 60 Hz
50 ÷ 60 Hz
50 ÷ 60 Hz
50 ÷ 60 Hz
50 ÷ 60 Hz
Temperatura di lavoro
-20°C÷+50°C
-20°C÷+50°C
-20°C÷+50°C
-20°C÷+50°C
-20°C÷+50°C
Corrente nominale
15 A
10A
20A
8A
15A
Potenza nominale
2
3.5KW
2.3KW
2.2KW
1.8KW
1.7KW
Corrente nominale di saldatura
(ISO 12176-2)
Duty cycle 100%
72 A
45A
22A
18 A
30
Duty cycle 60%
82 A
55A
45A
25 A
36
Duty cycle 30%
93 A
70A
58A
51 A
45
Corrente di picco
120 A
100A
80A
70A
60A
Curva di simulazione a 36V
Precisione temperatura ambiente
± 1 °C
± 1 °C
± 1 °C
± 1 °C
± 1 °C
Grado di protezione
IP 54
IP 54
IP 54
IP 54
IP 54
Connettori manicotto
F 4 ÷ 4.7 mm
F 4 ÷ 4.7 mm
F 4 ÷ 4.7 mm
F 4 ÷ 4.7 mm
F 4 ÷ 4.7 mm
Capacità di memoria
4000 reports
4000 reports
4000 reports
4000 reports
4000 reports
Soft Start
Si
Si
Si
Si
Si
Compensazione tempo saldatura
secondo
T ambiente
Si (ISO 13950)
Si (ISO 13950)
Si (ISO 13950)
Si (ISO 13950)
Si (ISO 13950)
T giunto
No
No
No
No
No
Codifica ISO 12176-2
P
2
4US
2
VADX
P
2
3US
2
VADX
P
2
3US
2
VADX
P
2
1US
2
VADX
P
2
2US
2
VADX
Rumore
LpA<70dBA
LpA<70dBA
LpA<70dBA
LpA<70dBA
LpA<70dBA
ACCESSORI : GPS, STAMPANTE
3. PARTI,DIMENSIONI,PESO a pagina 108
1
Alimentazione
2
Fusibile
3
Accensione
4
Pannello di controllo
5
Presa USB
6
Scanner codice a barre
7
Connettori di saldatura
1
Le macchine con voltaggio manicotto 8 ÷ 80 V sono identificabili dalla schermata iniziale
2
con potenza corrispondente al 60% di duty cycle
