Beste Klant,
Dank dat u een machine gekozen heeft van de Ritmo-reeks producten. Deze handleiding is ontworpen om de kenmerken en
werkmethodes te illustreren van uw nieuwe elektro-fusie machinemodellen ELEKTRA. Het bevat alle nodige informatie en voorschriften
voor correct en veilig gebruik van de apparatuur door professionele bedieners. Gelieve alle onderdelen van de handleiding zorgvuldig
te lezen en deze op een veilige plek bewaren voor toekomstige raadpleging en/of voor het doorgeven aan eventuele toekomstige
eigenaars/gebruikers van de machine. Wij vertrouwen erop dat u blij zult zijn met het leren kennen van uw nieuwe apparatuur en het
kunnen gebruiken ervan gedurende vele jaren op een profijtelijke manier
Hartelijke groeten
Van Ritmo S.p.A.
1. MACHINEBESCHRIJVING
ELEKTRA is een multifunctionele regeleenheid voor elektrofusie die PE- en PP-buizen met elkaar verbindt door middel van door elektrische
stroom verwarmde fittingen/koppelingen.
ELEKTRA is gebouwd volgens ISO 12176-2, ISO 12176-3, ISO 12176-4.
ELEKTRA kan barcodes van fittingen/koppelingen volgens ISO 13950 herkennen, de lasparameters definiëren en lasrapporten opslaan,
afdrukken of downloaden op een USB-stick.

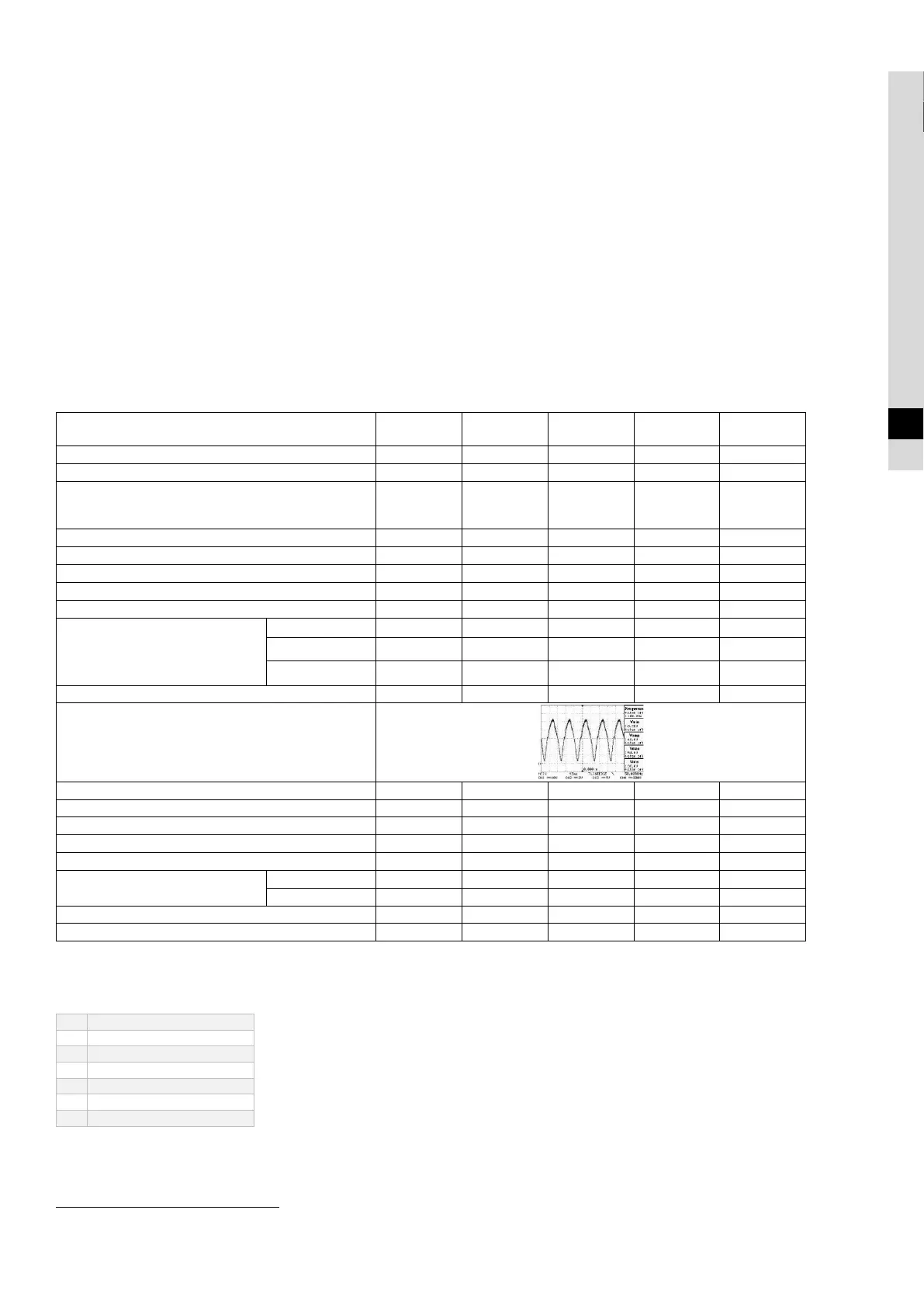

2. TECHNISCHE KENMERKEN
ELEKTRA XL
230V
ELEKTRA M
230V
ELEKTRA M
110V
ELEKTRA S
230V
ELEKTRA S
110V
Diameter koppeling/fitting
20 ÷ 1600 mm
20 ÷ 315 mm
20 ÷ 500 mm
20 ÷ 200 mm
20 ÷ 315 mm
Lasbare materialen
PE / PP / PP- R
PE / PP / PP- R
PE / PP / PP- R
PE / PP / PP- R
PE / PP / PP- R
Voltage koppeling/fitting
8 ÷ 48 V
or
8 ÷ 80 V
23
8 ÷ 48 V
8 ÷ 48 V
or
8 ÷ 80 V
3
8 ÷ 48 V
8 ÷ 48 V
Nominale spanning
230 V  15%
230 V  15%.
110 V  10%
230 V  15%
110 V  10%
Frequentie
50 ÷ 60 Hz
50 ÷ 60 Hz
50 ÷ 60 Hz
50 ÷ 60 Hz
50 ÷ 60 Hz
Gebruikstemperatuur
-20°C÷+50°C
-20°C÷+50°C
-20°C÷+50°C
-20°C÷+50°C
-20°C÷+50°C
Nominale stroom
15 A
10A
20A
8A
15A
Nominaal vermogen
24
3.5KW
2.3KW
2.2KW
1.8KW
1.7KW
Rated welding current at
(ISO 12176-2)
Duty cycle 100%
72 A
45A
22A
18 A
30
Duty cycle 60%
82 A
55A
45A
25 A
36
Duty cycle 30%
93 A
70A
58A
51 A
45
Current peak
120 A
100A
80A
70A
60A
Simulation curve at 36V output
Precision of the ambient Thermometer
± 1 °C
± 1 °C
± 1 °C
± 1 °C
± 1 °C
Protection Degree
IP 54
IP 54
IP 54
IP 54
IP 54
Coupler connector diameter
F 4 ÷ 4.7 mm
F 4 ÷ 4.7 mm
F 4 ÷ 4.7 mm
F 4 ÷ 4.7 mm
F 4 ÷ 4.7 mm
Internal memory
4000 reports
4000 reports
4000 reports
4000 reports
4000 reports
Soft Start
Yes
Yes
Yes
Yes
Yes
Temperatuurcompensatie bij
T omgeving
Ja (ISO 13950)
Ja (ISO 13950)
Ja (ISO 13950)
Ja (ISO 13950)
Ja (ISO 13950)
T fitting/koppeling
Nee
Nee
Nee
Nee
Nee
Codering volgens ISO 12176-2
P
2
4US
2
VADX
P
2
3US
2
VADX
P
2
3US
2
VADX
P
2
1US
2
VADX
P
2
2US
2
VADX
Geluid
LpA<70dBA
LpA<70dBA
LpA<70dBA
LpA<70dBA
LpA<70dBA
Accessoires: GPS, PRINTER
3. BESCHRIJVING VAN ONDERDELEN, AFMETINGEN en GEWICHT op pagina 108
1
Stekker
2
Zekeringkast
3
Aan/uit schakelaar
4
Bedieningspaneel
5
USB connectie
6
Barcode Scanner
7
Laskabels
23
Machines die werken met een ingangsspanning van 8 ÷ 80 V worden weergegeven op het opstartscherm
24
bij 60% van de Duty Cycle
