Tisztelt Vevő,
Köszönjük, hogy a Ritmo S.p.A. termékcsaládjából választott gépet.
Ezt a használati útmutatót és mellékleteit a gyártó készítette az ELEKTRA elektrofúziós vezérlőegység funkcióinak és használatának
bemutatása céljából. Minden információt és javaslatot tartalmaznak, amelyekre szükség van a berendezés biztonságos és megfelelő
használatához képzett hegesztőknek. Arra kérjük, hogy a hegesztőberendezés használata előtt olvassa végig a használati útmutatót és
annak mellékleteit. Továbbá javasoljuk, hogy ezeket a papírokat a gép mellett tartsa a későbbi felhasználás céljából és / vagy esetleges
új felhasználók számára.
Biztosak vagyunk abban, hogy hamarosan megismerkedik felszerelésével, és hogy ez hosszú évekig kielégítő szolgáltatást nyújt Önnek.
Üdvözlettel,
Ritmo S.p.A.
1. FELHASZNÁLÁSI TERÜLET
Az ELEKTRA egy többcélú elektrofúziós vezérlőegység, PE és PP csöveket köt össze elektromos árammal fűtött fitting-el/coupler-el. Az
ELEKTRA az ISO 12176-2, ISO 12176-3 és ISO 12176-4 szabványoknak megfelelően készült.
Az ELEKTRA felismeri az ISO 13950 fitting/coupler vonalkódokat, meghatározhatja hegesztés paramétereit, és tárolhatja, kinyomtathatja
vagy letöltheti a hegesztési jelentéseket USB meghajtóra.

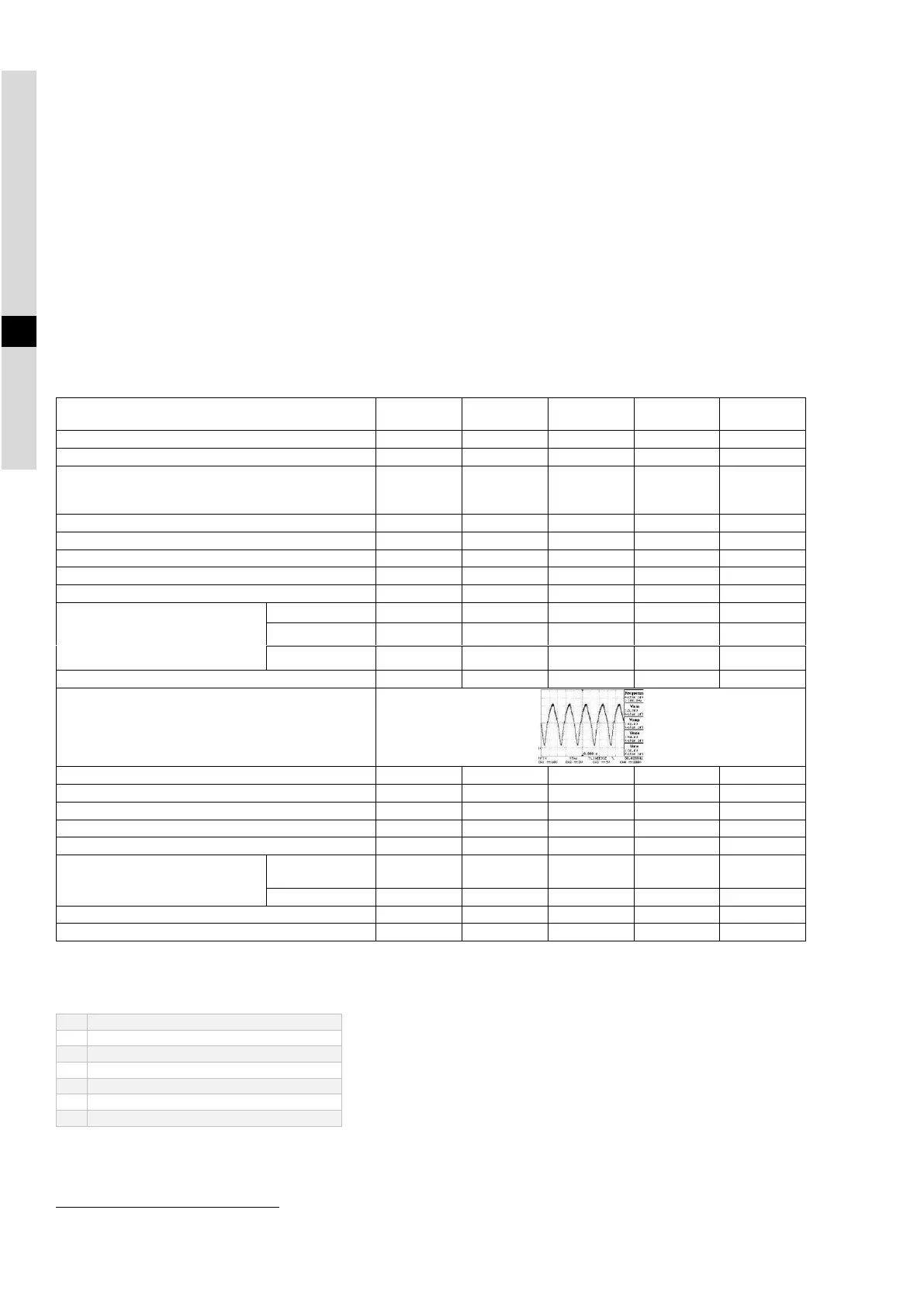

2. MŰSZAKI SPECIFIKÁCIÓ
ELEKTRA XL
230V
ELEKTRA M
230V
ELEKTRA M
110V
ELEKTRA S
230V
ELEKTRA S
110V
Idom/Fitting átmérő
20 ÷ 1600 mm
20 ÷ 315 mm
20 ÷ 500 mm
20 ÷ 200 mm
20 ÷ 315 mm
Hegeszthető anyagok
PE / PP / PP- R
PE / PP / PP- R
PE / PP / PP- R
PE / PP / PP- R
PE / PP / PP- R
Idom/Fitting feszültség
8 ÷ 48 V
ou
8 ÷ 80 V
17
8 ÷ 48 V
8 ÷ 48 V
ou
8 ÷ 80 V
17
8 ÷ 48 V
8 ÷ 48 V
Névleges feszültség
230 V  15%
230 V  15%.
110 V  10%
230 V  15%
110 V  10%
Frekvencia
50 ÷ 60 Hz
50 ÷ 60 Hz
50 ÷ 60 Hz
50 ÷ 60 Hz
50 ÷ 60 Hz
Üzemhőmérséklet
-20°C÷+50°C
-20°C÷+50°C
-20°C÷+50°C
-20°C÷+50°C
-20°C÷+50°C
Névleges áram
15 A
10A
20A
8A
15A
Névleges teljesítmény
18
3.5KW
2.3KW
2.2KW
1.8KW
1.7KW
Névleges hegesztő áram
(ISO 12176-2)
Munkaciklus 100%
72 A
45A
22A
18 A
30
Munkaciklus 60%
82 A
55A
45A
25 A
36
Munkaciklus 30%
93 A
70A
58A
51 A
45
Maximális áram
120 A
100A
80A
70A
60A
Szimulációs görbe 36V kimeneten
Környezeti hőmérő pontossága
± 1 °C
± 1 °C
± 1 °C
± 1 °C
± 1 °C
Védettségi besorolás
IP 54
IP 54
IP 54
IP 54
IP 54
Idom csatlakozási átmérője
F 4 ÷ 4.7 mm
F 4 ÷ 4.7 mm
F 4 ÷ 4.7 mm
F 4 ÷ 4.7 mm
F 4 ÷ 4.7 mm
Belső memória
4000 reports
4000 reports
4000 reports
4000 reports
4000 reports
Lágy indulás
Yes
Yes
Yes
Yes
Yes
Hőfok kompenzáció
T környezeti
Yes (ISO
13950)
Yes (ISO
13950)
Yes (ISO
13950)
Yes (ISO
13950)
Yes (ISO
13950)
T fitting/coupler
No
No
No
No
No
ISO 12176-2 szerinti kódolás
P
2
4US
2
VADX
P
2
3US
2
VADX
P
2
3US
2
VADX
P
2
1US
2
VADX
P
2
2US
2
VADX
Zaj
LpA<70dBA
LpA<70dBA
LpA<70dBA
LpA<70dBA
LpA<70dBA
KKIEGÉSZÍTŐK: GPS, NYOMTATÓ
3. RÉSZEK, MÉRETEK, SÚLY az 108. oldalon.
1
Hálózati csatlakozó
2
Biztosíték
3
Főkapcsoló
4
Vezérlőpult
5
USB aljzat
6
Vonalkód olvasó
7
Hegesztő vezetékek
17
A gép összekötők /couplers/ 8 ÷ 80 V-os tarományban dolgozik, amely a kezdő képernyőn látható
18
60%-os munkaciklusnál
