3.2.2 Reverse Black One Direct Mount D-2

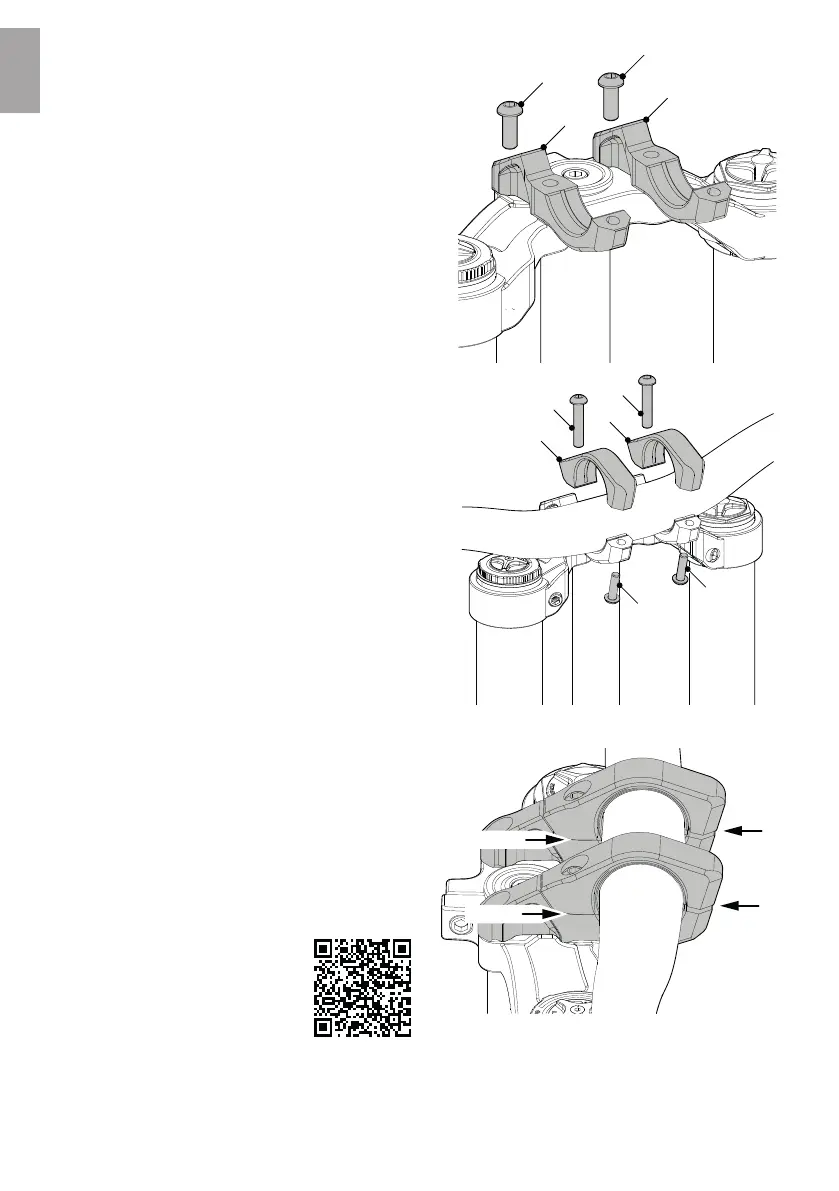

1. Reinige und entfette Gabelbrücke und Lenker.
2. Lege die unteren Klemmschalen (1) des Vorbaus auf
die Gabelbrücke, drehe die Schrauben (2/M6x15mm)
bis Anschlag hinein und anschließend eine volle
Umdrehung zurück.
3. Lege den Lenker in die unteren Klemmschalen (1).
4. Bringe die oberen Klemmschalen (3) an.
5. Drehe die Schrauben (4/M6x30 mm) bis Anschlag
hinein und anschließend eine volle Umdrehung zurück.
6. Drehe die Schrauben (5/M5x18 mm) zwei
Umdrehungen hinein.
7. Richte den Lenker mittig aus und stelle die
Lenkerneigung nach deinen Vorlieben ein.
8. Ziehe die vier Schrauben (2/4) mit einem Drehmoment
von 14 Nm an.
9. Ziehe die beiden Schrauben (5) mit 8 Nm an.
→ Nach der Montage der Schrauben muss an der
Vorderseite des Vorbaus ein Spalt (GAP) zu sehen
sein.
→ Auf der gegenüberliegenden Seite darf dagegen
kein Spalt (NO GAP) zu sehen sein.
10. Stelle das Steuersatzspiel ein. Achte darauf, die
Einstellschraube nach Einstellung des Spiels eine
halbe Umdrehung weiter vorzuspannen.
Die Einstellung des Steuersatzspiels
einer Rock Shox Boxxer Federgabel
bedarf einiger wichtiger Schritte.
Scanne den nebenstehenden QR Code
um die Bedienungsanleitung deiner
Boxxer Federgabel aufzurufen.
