3.3 Instellen van de zadelhoogte
GEVAAR
Risico op ongeluk of beschadiging door onderschrijding van de minimale insteekdiepte van de zadelpen!
Als er geen rekening wordt gehouden met de minimale insteekdiepte kan de zadelpen breken of het frame beschadigen.
• De op de zadelpen aangegeven minimale insteekdiepte moet beslist worden aangehouden.
• Als de zadelpen ingekort wordt, is de markering van de minimale insteekdiepte niet meer geldig.
• De zadelpen moet minimaal 10 cm in het frame worden geschoven.
1. Open de zadelpenklem met een 4mm binnenzeskantsleutel.
2. Schuif de zadelpen voorzichtig in de zitbuis totdat de gewenste hoogte van het zadel is bereikt en centreer het zadel.
→ De op de zadelpen aangegeven minimale insteekdiepte moet beslist worden aangehouden.
→ Als de zadelpen ingekort wordt, is de markering van de minimale insteekdiepte niet meer geldig. De zadelpen
moet minimaal 10 cm in het frame worden geschoven.
→ De zadelpen mag slechts zo ver geschoven worden totdat lichte weerstand voelbaar is.
3. Draai de zadelpenklem met een 4mm binnenzeskantsleutel vast met een aanhaalmoment van 6Nm.

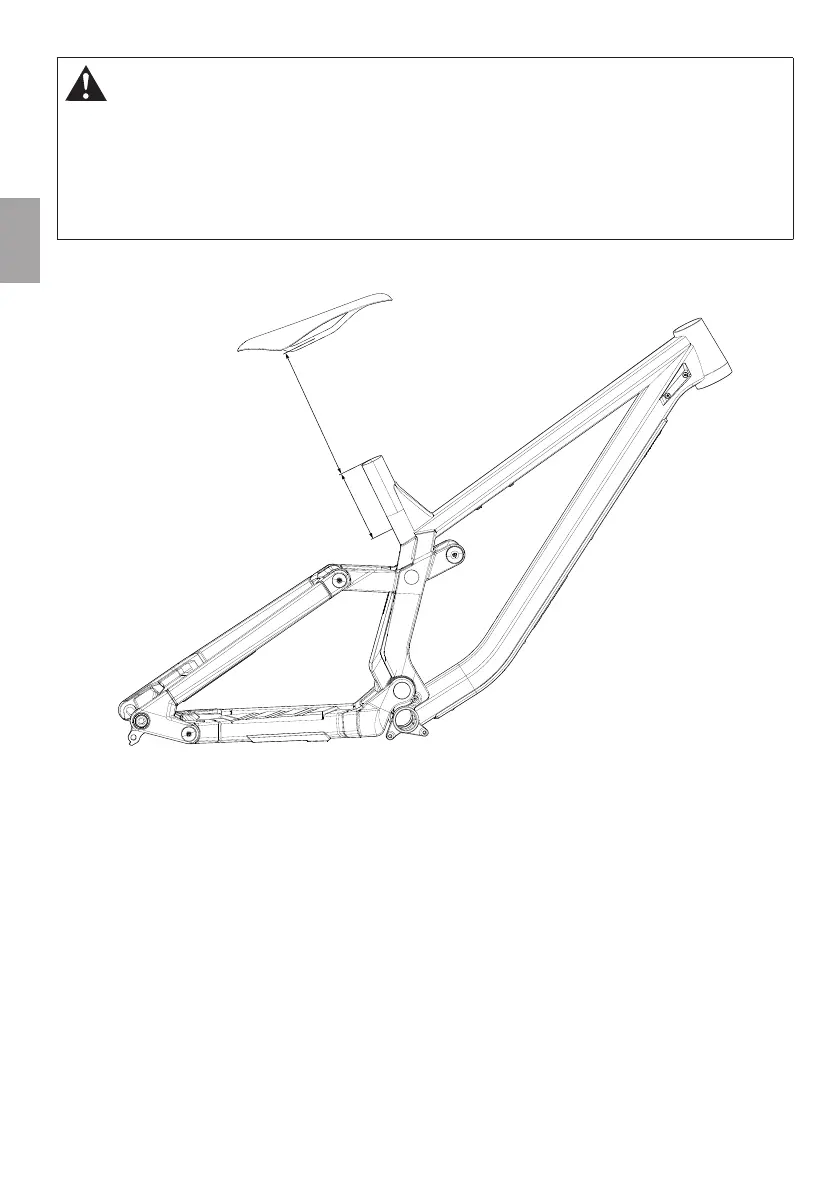

min. 10 cm
max. 15 cm
