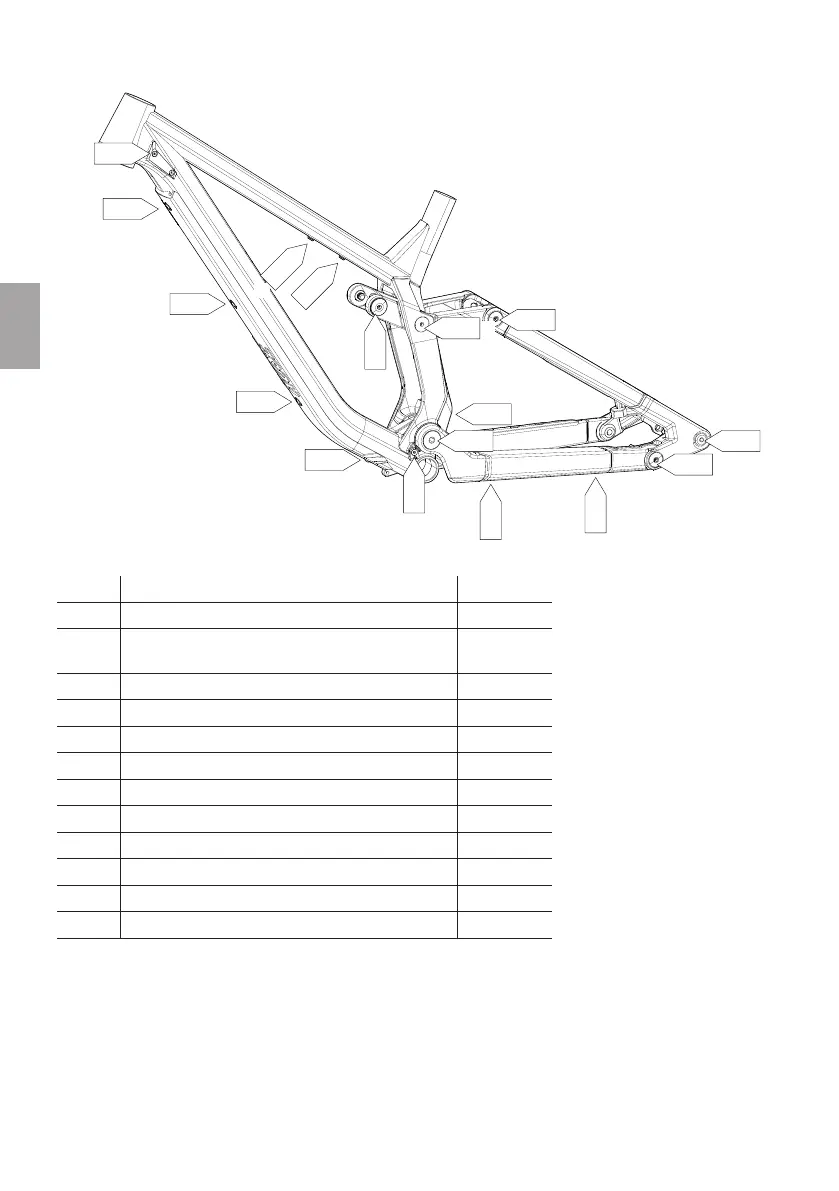

6.6 Couples de serrage Cadre
Pos. Composant Couple
A Butée de fourche/Passe-câble 2 Nm
B Vis de fixation Protection du tube diagonal/Passe-
câble
2 Nm
C Fixation Tool Strap 2 Nm
D Fixation Amortisseur Trunnion Mount 15 Nm
E Passe-câble Pédalier 2 Nm
F Passe-câble Base 2 Nm
G Pivot Levier de renvoi 20 Nm
H Pivot Entretoise/Levier de renvoi 12 Nm
I Axe traversant 12 Nm
J Horst Link 12 Nm
K Fixation basse de l'amortisseur 12 Nm
L Pivot principal 25 Nm
12 Nm
2 Nm
2 Nm
2 Nm
25 Nm
20 Nm
15 Nm
12 Nm
12 Nm
2 Nm
2 Nm
12 Nm
2 Nm
2 Nm
2 Nm
2 Nm
2 Nm
A
B
B
B
B
B
C
C
D
E
F
F
G
H
I
J
K
L
