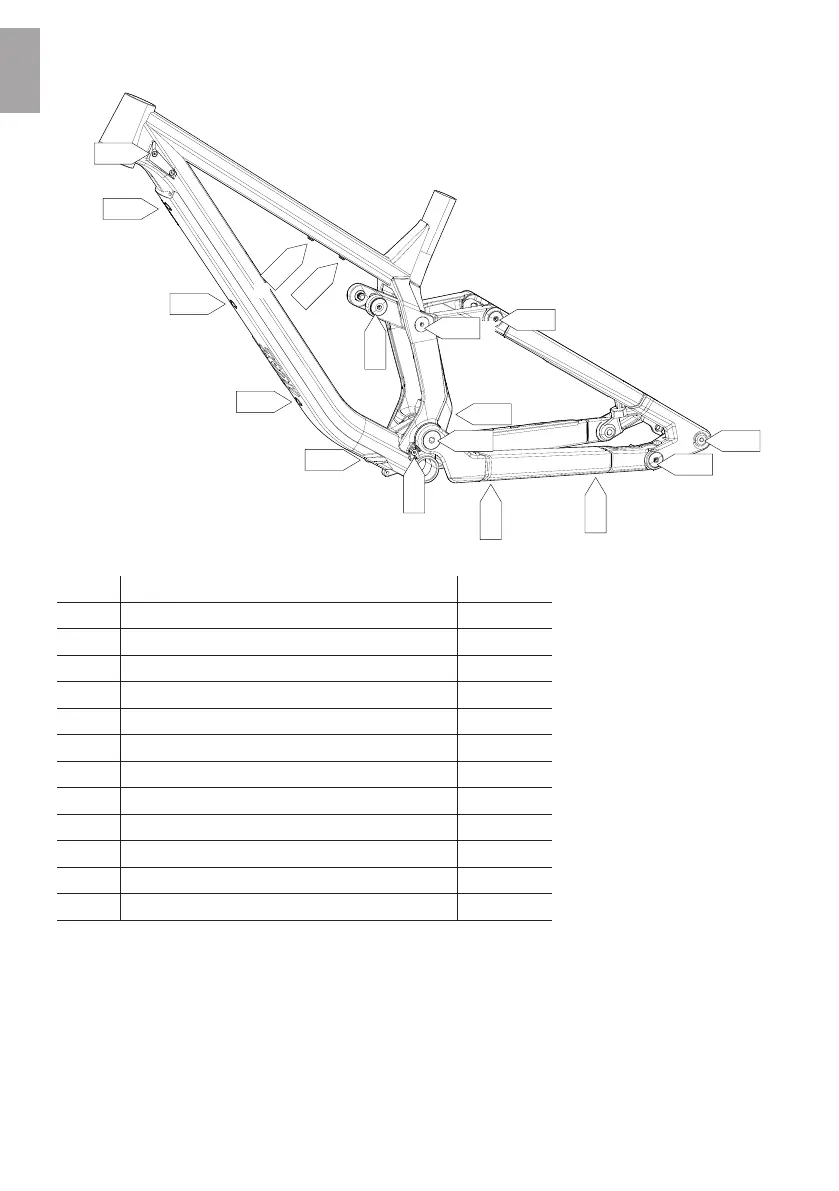

6.6 Anzugsdrehmomente Rahmen
Pos. Bauteil Drehmoment
A Gabelanschlag/Zugführung 2 Nm
B Befestigungsschraube Unterrohrschutz/Zugführung 2 Nm
C Aufnahme Tool Strap 2 Nm
D Dämpferaufnahme Trunnion Mount 15 Nm
E Zugklemme Tretlager 2 Nm
F Zugklemme Kettenstrebe 2 Nm
G Drehpunkt Umlenkhebel 20 Nm
H Drehpunkt Druckstrebe/Umlenkhebel 12 Nm
I Steckachse 12 Nm
J Horst Link 12 Nm
K Untere Dämpferaufnahme 12 Nm
L Hauptdrehpunkt 25 Nm
12 Nm
2 Nm
2 Nm
2 Nm
25 Nm
20 Nm
15 Nm
12 Nm
12 Nm
2 Nm
2 Nm
12 Nm
2 Nm
2 Nm
2 Nm
2 Nm
2 Nm
A
B
B
B
B
B
C
C
D
E
F
F
G
H
I
J
K
L
