112

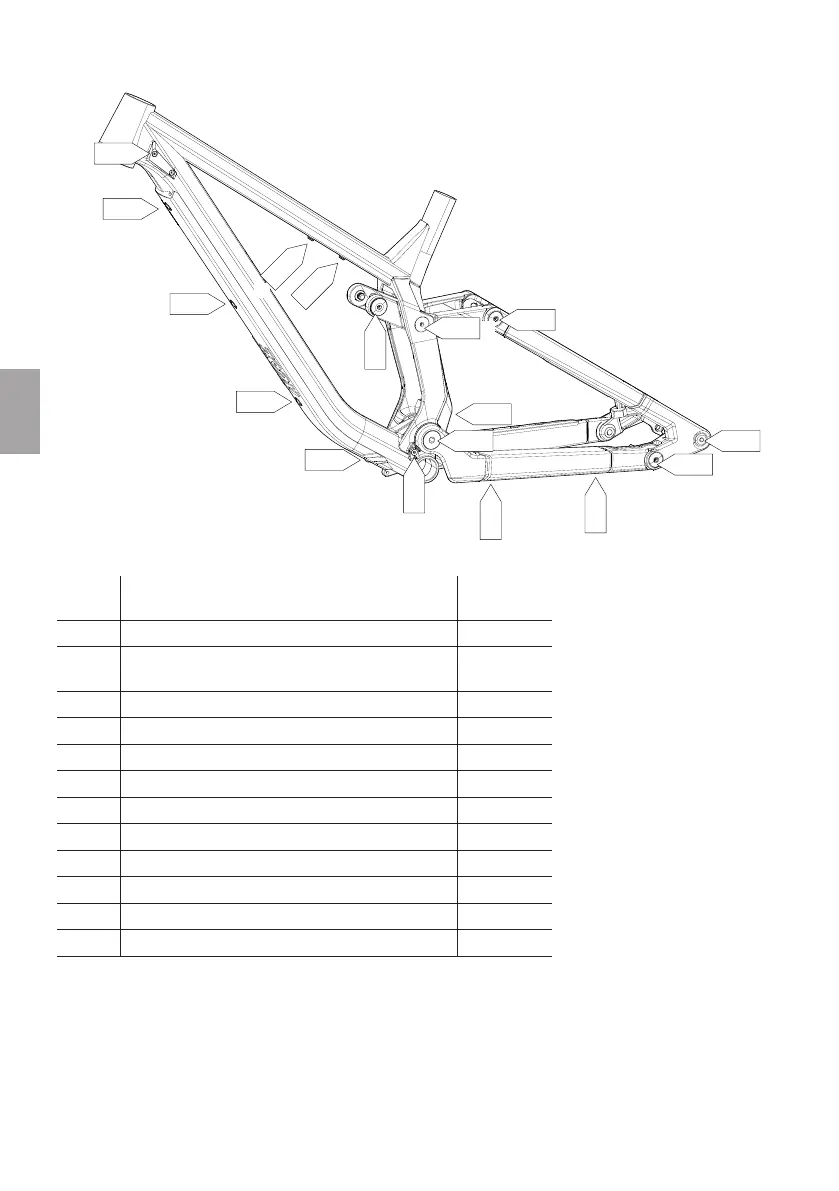

6.6 Coppie di serraggio telaio
Pos. Componente Coppia di
serraggio
A Arresto della forcella/passaggio dei cavi 2 Nm
B Vite di fissaggio della protezione antincastro/
passaggio dei cavi
2 Nm
C Supporto tool strap 2 Nm
D Attacco ammortizzatore con montaggio a Trunnion 15 Nm
E Morsetto di trazione guarnitura 2 Nm
F Morsetto di trazione del fodero della catena 2 Nm
G Punto di rotazione leva di rinvio 20 Nm
H Punto di rotazione tirante/leva di rinvio 12 Nm
I Perno passante 12 Nm
J Horst Link 12 Nm
K Supporto inferiore dell'ammortizzatore 12 Nm
L Perno principale 25 Nm
12 Nm
2 Nm
2 Nm
2 Nm
25 Nm
20 Nm
15 Nm
12 Nm
12 Nm
2 Nm
2 Nm
12 Nm
2 Nm
2 Nm
2 Nm
2 Nm
2 Nm
A
B
B
B
B
B
C
C
D
E
F
F
G
H
I
J
K
L
