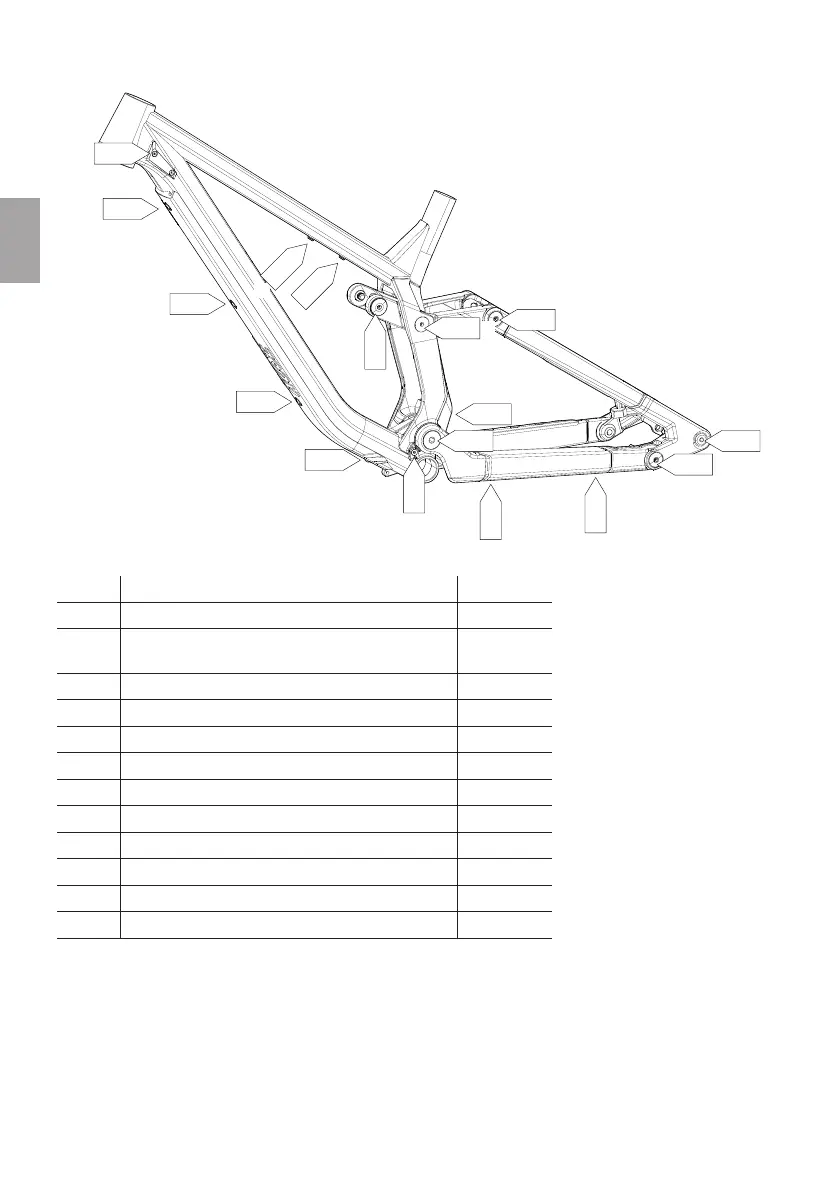

6.6 Aanhaalmomenten frame
Pos. Component Koppel
A Vorkstop/kabelgeleiding 2 Nm
B Bevestigingsschroef onderbuisbeschermer/
kabelgeleiding
2 Nm
C Bevestiging Tool Strap 2 Nm
D Demperbevestiging Trunnion Mount 15 Nm
E Spanklem trapas 2 Nm
F Spanklem liggende achtervork 2 Nm
G Draaipunt zwengel 20 Nm
H Draaipunt veerpoot/doorbuigingshefboom 12 Nm
I Steekas 12 Nm
J Horst Link 12 Nm
K Onderste demperbevestiging 12 Nm
L Hoofddraaipunt 25 Nm
12 Nm
2 Nm
2 Nm
2 Nm
25 Nm
20 Nm
15 Nm
12 Nm
12 Nm
2 Nm
2 Nm
12 Nm
2 Nm
2 Nm
2 Nm
2 Nm
2 Nm
A
B
B
B
B
B
C
C
D
E
F
F
G
H
I
J
K
L
