3.2.2 Reverse Black One Direct Mount D-2
1. Reinig en ontvet de vorkbrug en het stuur.

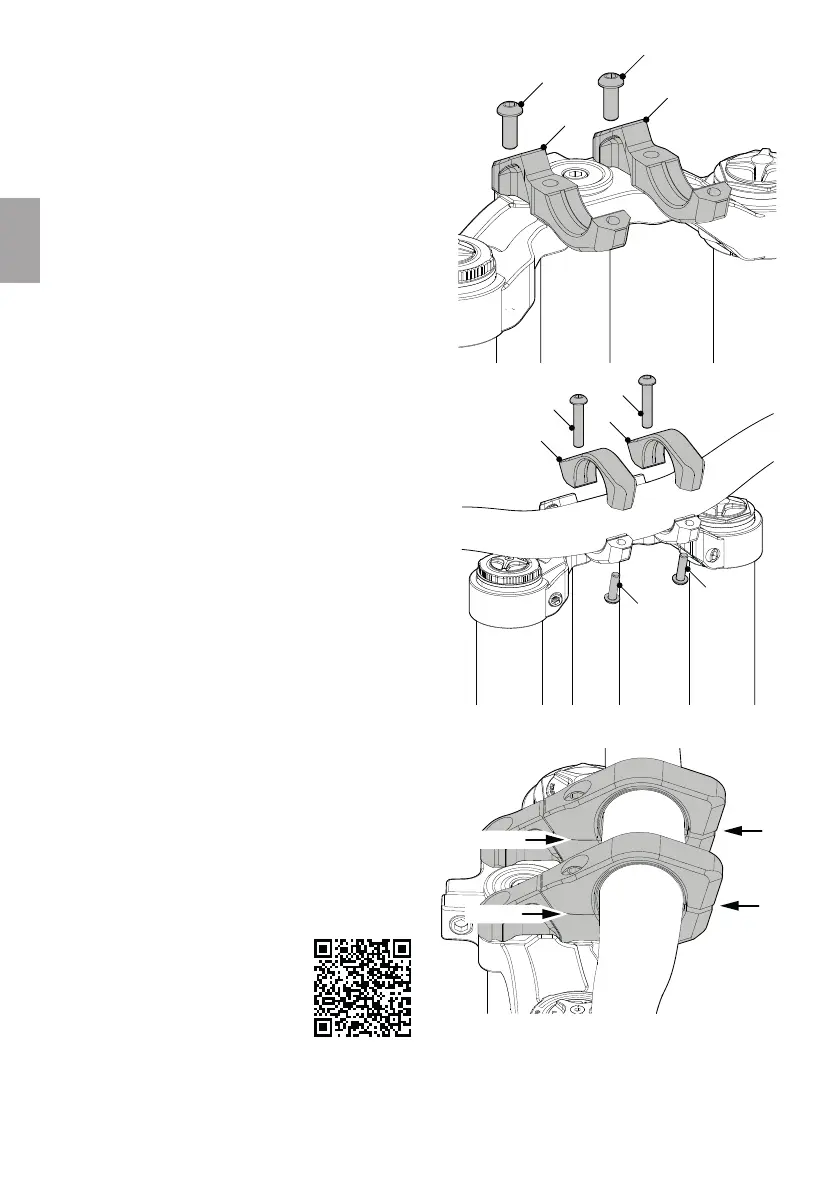

2. Plaats de onderste klemschalen (1) van de stuurpen
op de vorkbrug, draai de schroeven (2/M6x15 mm) tot
aan de aanslag in en draai ze vervolgens een volledige
slag terug.
3. Plaats het stuur in de onderste klemschalen (1).
4. Plaats de bovenste klemschalen (3).
5. Draai de schroeven (4/M6x30 mm) tot aan de aanslag
in en vervolgens een volledige slag terug.
6. Draai de schroeven (5/M5x18 mm) twee slagen in.
7. Centreer het stuur en stel de hoek van het stuur in
naar jouw voorkeuren.
8. Draai de vier bouten (2/4) vast met een
aanhaalmoment van 14 Nm.
9. Draai de beide klemschroeven (5) vast met 8 Nm.
→ Na montage van de bouten moet er een opening
(GAP) zichtbaar zijn aan de voorkant van de
stuurpen.
→ Aan de andere kant mag er echter geen opening
zijn (NO GAP).
10. Stel de speling in het balhoofdstel in. Zorg ervoor dat
je na het instellen van de speling de stelschroef een
halve slag voorspant.
Het instellen van de balhoofdspeling
van een Rock Shox Boxxer verende
vork vereist een paar belangrijke
stappen. Scan de QR-code hiernaast
om toegang te krijgen tot de
gebruikershandleiding van je Boxxer
verende voorvork.
1
1
2
2
3
3
4
4
5
5
GAP
GAP
NO GAP
NO GAP
