3.2.2 Reverse Black One Direct Mount D-2

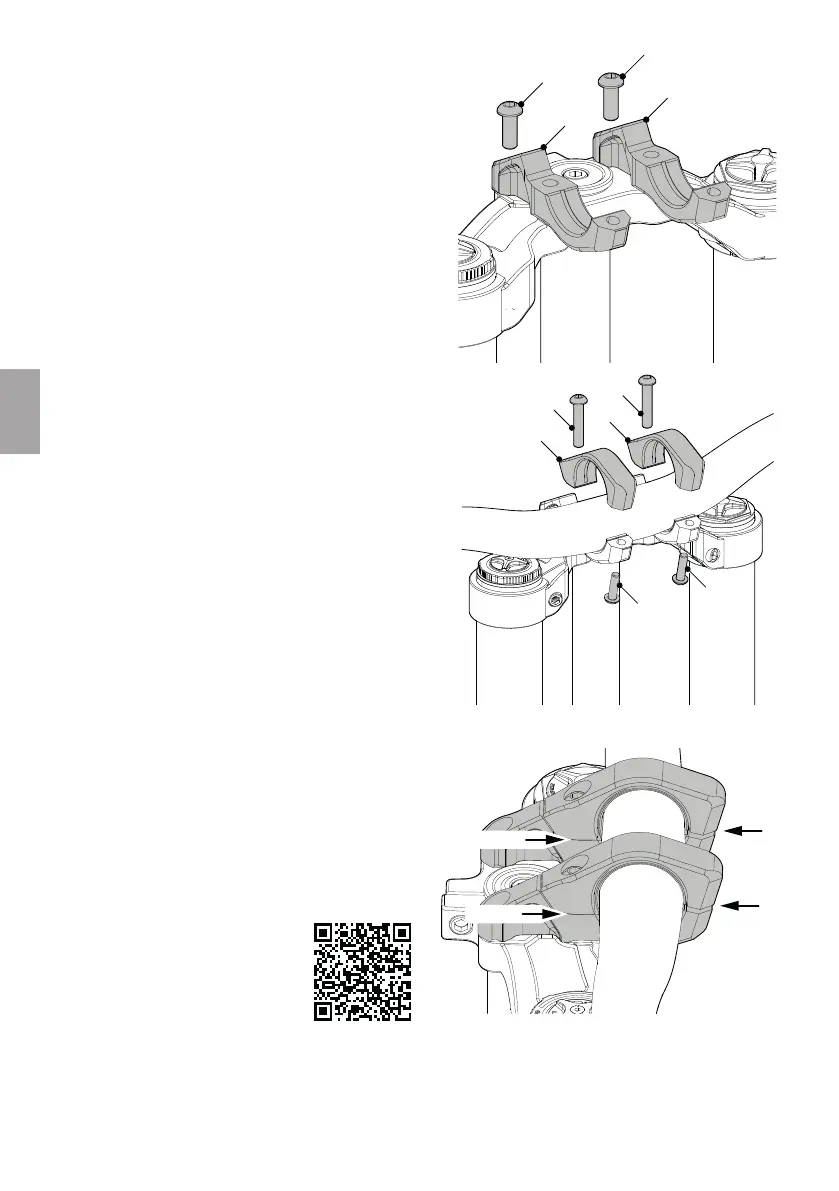

1. Pulire e sgrassare la piastra forcella e il manubrio.
2. Posizionare i gusci di serraggio inferiori (1) dell’attacco
manubrio sulla piastra forcella, avvitare le viti (2/
M6x15 mm) fino a battuta e poi svitarle di un giro
completo.
3. Posizionare il manubrio nei gusci di serraggio inferiori
(1).
4. Montare i gusci di serraggio superiori (3).
5. Avvitare le viti (4/M6x30 mm) fino a battuta e poi
tornare indietro di un giro completo.
6. Avvitare le viti (5/M5x18 mm) di due giri.
7. Centrare il manubrio e regolare l'inclinazione del
manubrio a piacimento.
8. Serrare le quattro viti (2/4) con una coppia di 14 Nm.
9. Serrare entrambe le viti (5) con 8 Nm.
→ Dopo il montaggio delle viti, nella parte anteriore
dell’attacco manubrio deve essere visibile un gioco
luce (GAP).
→ Dalla parte opposta, invece, non deve esserci alcun
gioco luce (NO GAP).
10. Regolare il gioco della serie sterzo. Dopo aver regolato
il gioco continuare a pre-avvitare la vite di regolazione
di mezzo giro.
La regolazione del gioco della serie
sterzo di una forcella ammortizzata
Rock Shox Boxxer richiede alcuni
passaggi importanti. Scansionare il
codice QR qui a fianco per accedere
alle istruzioni per l’uso della vostra
forcella ammortizzata Boxxer.
1
1
2
2
3
3
4
4
5
5
GAP
GAP
NO GAP
NO GAP
