Rossato Ecodry CN+ - Page 27

Ecodry IN+ CN+ - Manual of installation, use and maintenance

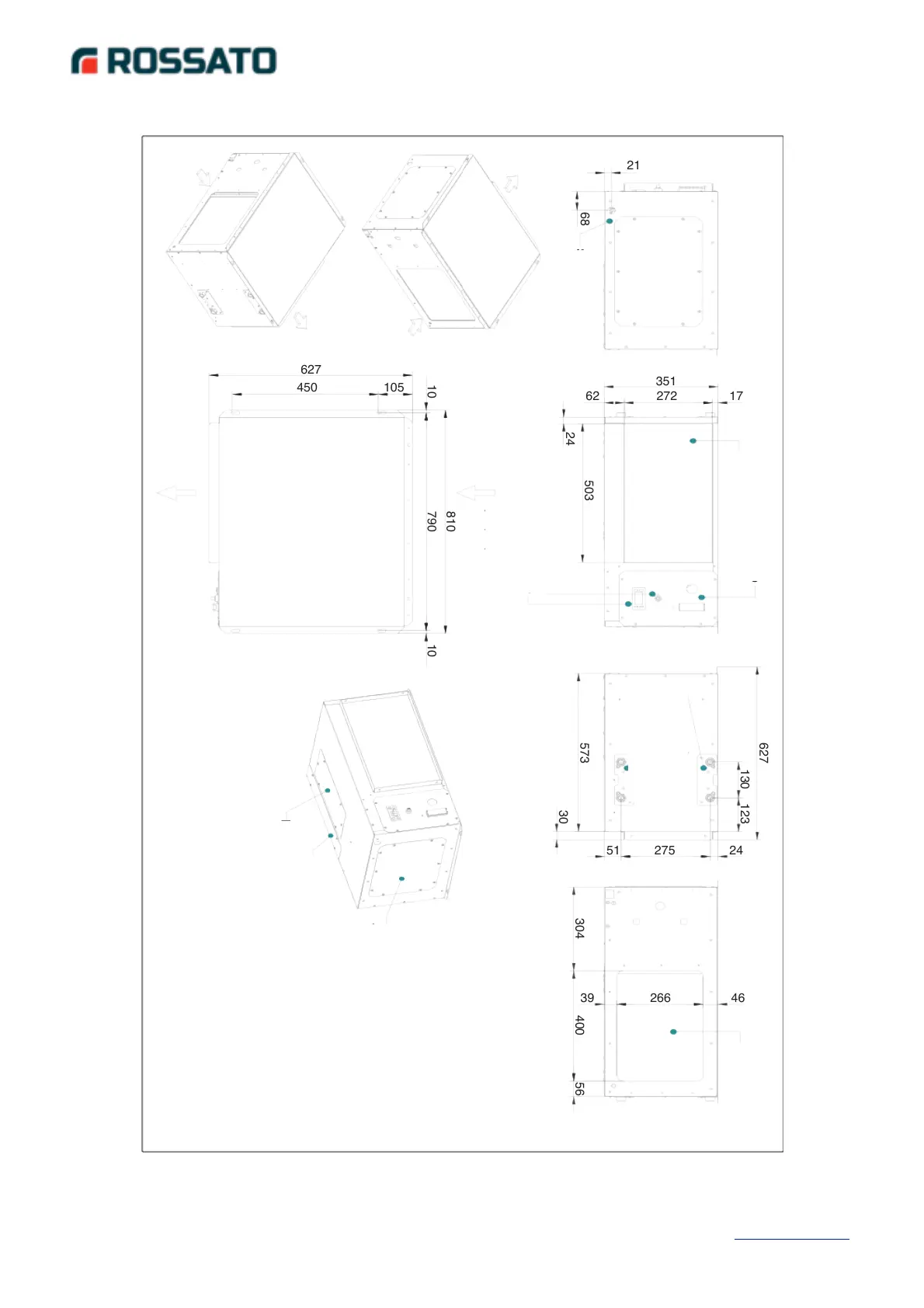

5.3.4 Unit CN+ 600 for false ceiling
Ecodry IN+CN+_20190801 Page  di  Rossato Group Srl26 43
21
68
Scarico condensa
351
27262 17
Regolazione ventilazione
Controllo
24
503
Mandata aria
Quadro elettrico
Mandata
Aspirazione
810 790 1010
627
105450
627
573
OUT acqua 1/2” gf
IN acqua 1/2” gf
30
130 123
275
51 24
46
304
266
39
400
56
Aspirazione aria
Pannello di ispezione / manutenzione vano tecnico
Pannello di ispezione / manutenzione filtro
Pannello di ispezione / manutenzione ventilatore
Air suction
OUT water 1/2” gf IN water 1/2” gf
Electric board
Air supply
Condensation drain
Inspection panel/maintenance technical room
Inspection panel/filter’s maintenance Inspection panel/fan’s maintenance
Aspiration
Supply
Ventilation control
Control
view from upside
