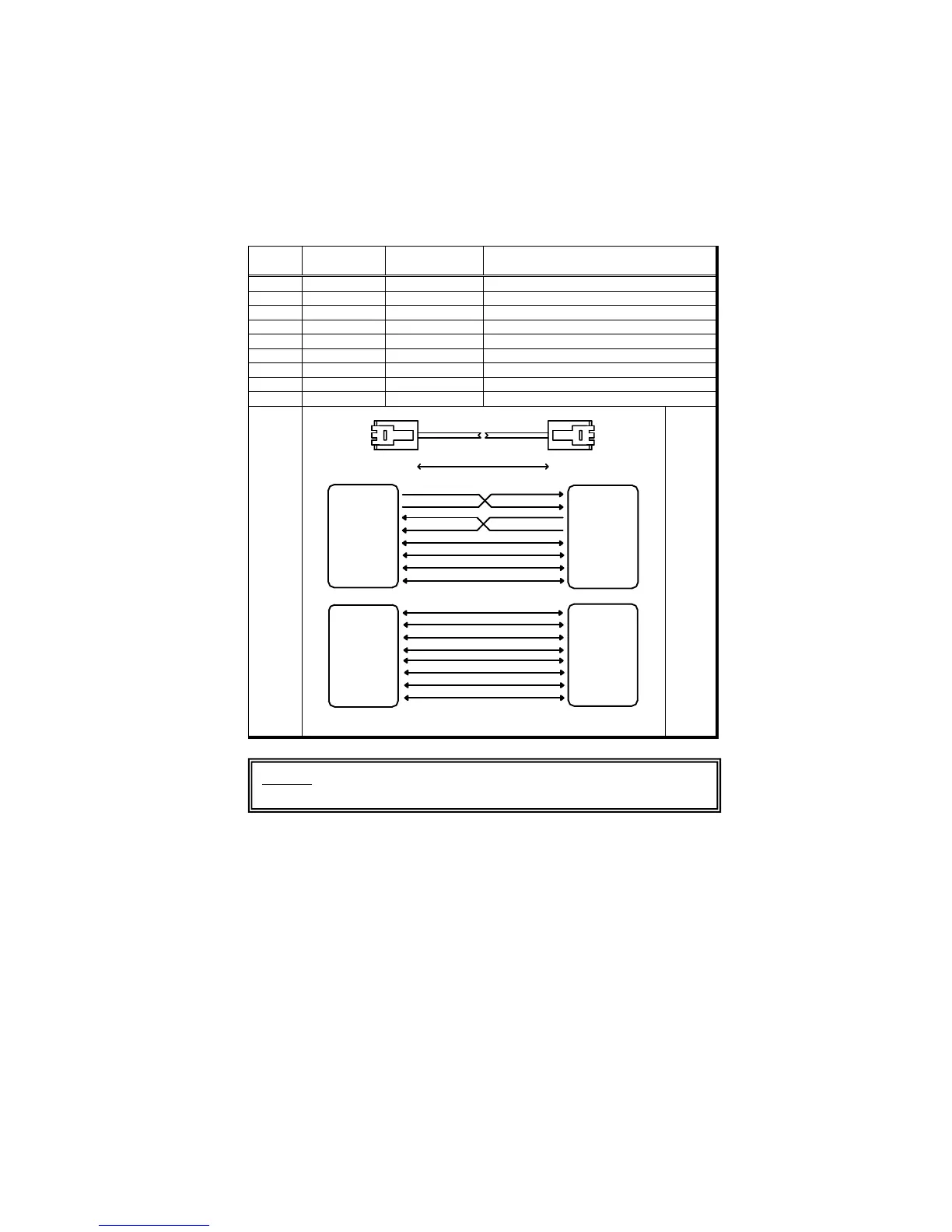

 Ethernet Interface
Pin
No
Signal
Name
Signal
Direction
Function
1 ENET TX+ OUT Ethernet Transmit Data Line(+)
2 ENET TX- OUT Ethernet Transmit Data Line(-)
3 ENET RX+ IN Ethernet Receive Data Line(+)
4 N.C - -
5 N.C - -
6 ENET RX- IN Ethernet Receive Data Line(+)
7 N.C - -
8 N.C - -
Host
side
1
8
1
8
MAX 100M
7(N.C)
5(N.C)
3(ENET RX+)
6(ENET RX-)
2(ENET TX-)
7(N.C)
5(N.C)
2(ENET TX-)
1(ENET TX+)
3(ENET RX+)
8(N.C)
4(N.C)
1(ENET TX+)
8(N.C)
4(N.C)
6(ENET RX-)
( PRINTER to HOST I/F CABLE )
5(N.C)
7(N.C)
8(N.C)
4(N.C)
5(N.C)
7(N.C)
6(ENET RX-)
2(ENET TX-)
3(ENET RX+)
8(N.C)
4(N.C)
1(ENET TX+)
6(ENET RX-)
2(ENET TX-)
3(ENET RX+)
1(ENET TX+)
( PRINTER to HUB I/F CABLE )
Printer
side


NOTES : Even though pins 4,5,7, and 8 are not used, it is
mandator
y
that the
y
be
p
resent in the cable.
