−15−
5-7-2 直流・交流電流（DC/AC4･20A） 最大測定電流 DC/AC20A
③セレクトスイッチで ●（DC）または〜（AC）を選択します。
④被測定回路を切り離し負荷と直列になるように接続します。
⑤表示器の表示を読み取ります。
⑥測定終了後は被測定回路から赤黒のテストピンをはずします。
⑦ファンクションスイッチをOFFに戻します。
●
入力信号を加えても表示がほとんど変化しない場合や、予想した
電流値より著しく小さい値の場合は、測定端子やファンクション
スイッチの位置が違っていたり、ヒューズ（φ5×20mmサイズ
500
mA /250V） が遮 断している可能性があります。確認してください。
●本器の交流検波方式は平均値方式のため、正弦波以外の波形
では測定誤差を生じます。なお周波数範囲は40〜500Hzです。

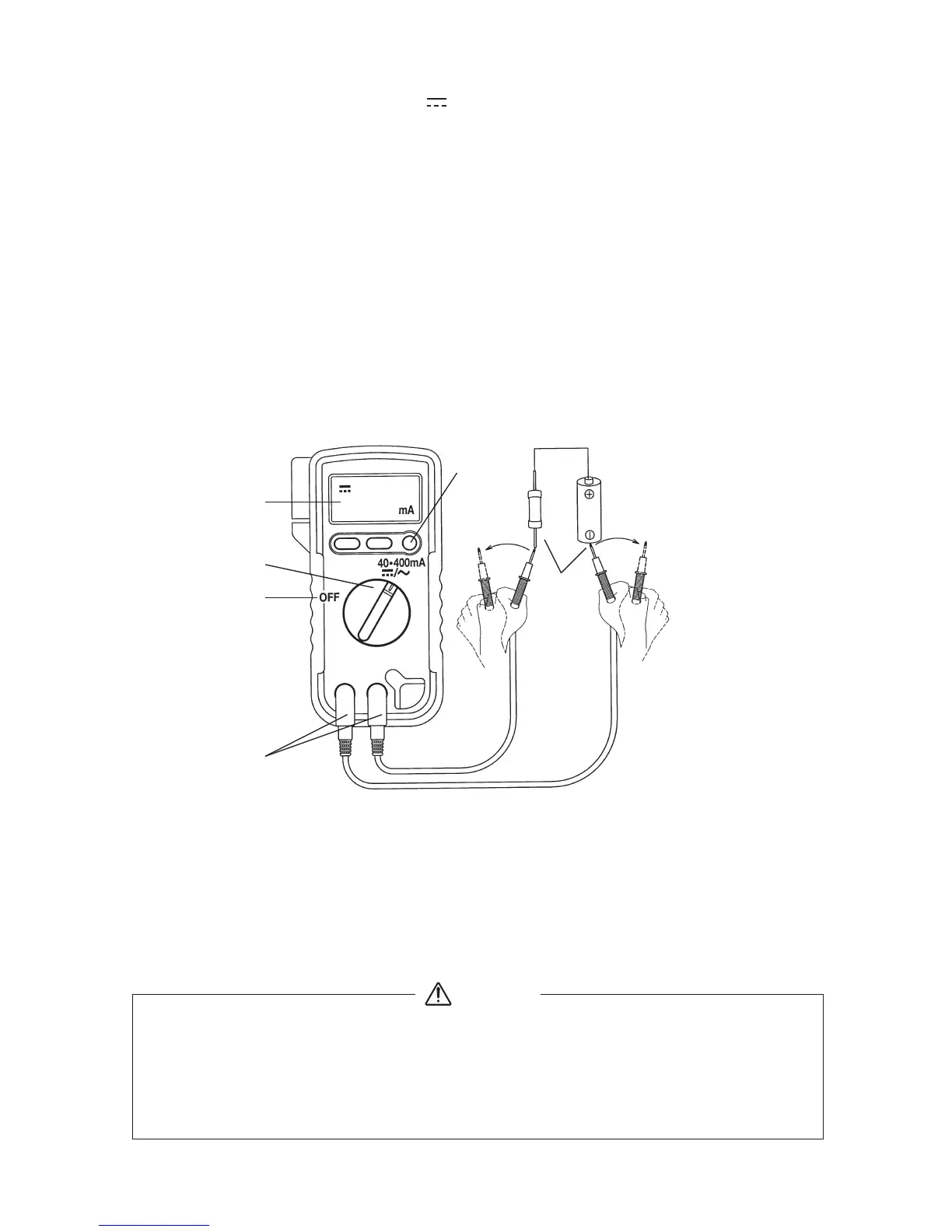

〔Fig 12〕
1. 測定端子には電圧を絶対に加えないこと。
2. 発熱するため、測定は10秒以内にすること。
3. 発熱するため、測定間隔を 5 分以上とること。
4. リード線は過熱防止のため、伸ばした状態で測定すること。
警 告
抵抗器
Resistor
電池
Battery
DC40・400mAレンジの使用例
Measuring DC 40・400 mA
④
②
⑤
③
⑥
①
⑦
⑥
