−16−
〔Fig 13〕
1）測定対象
20A以下の回路電流の測定に使用します。
2）測定レンジ
DCA、ACA各 2 レンジ（4・20A）
3）測定方法
①セーフティーカバーを左にスライドさせ、テストリードの
赤プラグを4・20A測定端子に、黒プラグをCOM−端子に差
し込みます。
②ファンクションスイッチを4・20A●/〜に合わせます。
③セレクトスイッチで ●（DC）または〜（AC）を選択します。
④被測定回路を切り離し負荷と直列になるように接続します。
⑤表示器の表示を読み取ります。
⑥測定終了後は被測定回路から赤黒のテストピンをはずします。
⑦ファンクションスイッチをOFFに戻します。
●入力信号を加えても表示がほとんど変化しない場合や、予想
した電流値より著しく小さい値の場合は、測定端子やファン
クションスイッチの位置が違っていたり、ヒューズ（φ6.3×
32mmサイズ20A/250V）
が遮断している可能性がありますの
で、確認をしてください。
●本器の交流検波方式は平均値方式のため、正弦波以外の波形
の測定では測定誤差を生じます。
周波数範囲は40〜500Hzです。
●
連続測定可能範囲：5A以下
（20A：10秒以内､測定間隔5分以上）
●長時間の測定には別売のクランププローブをご使用ください。

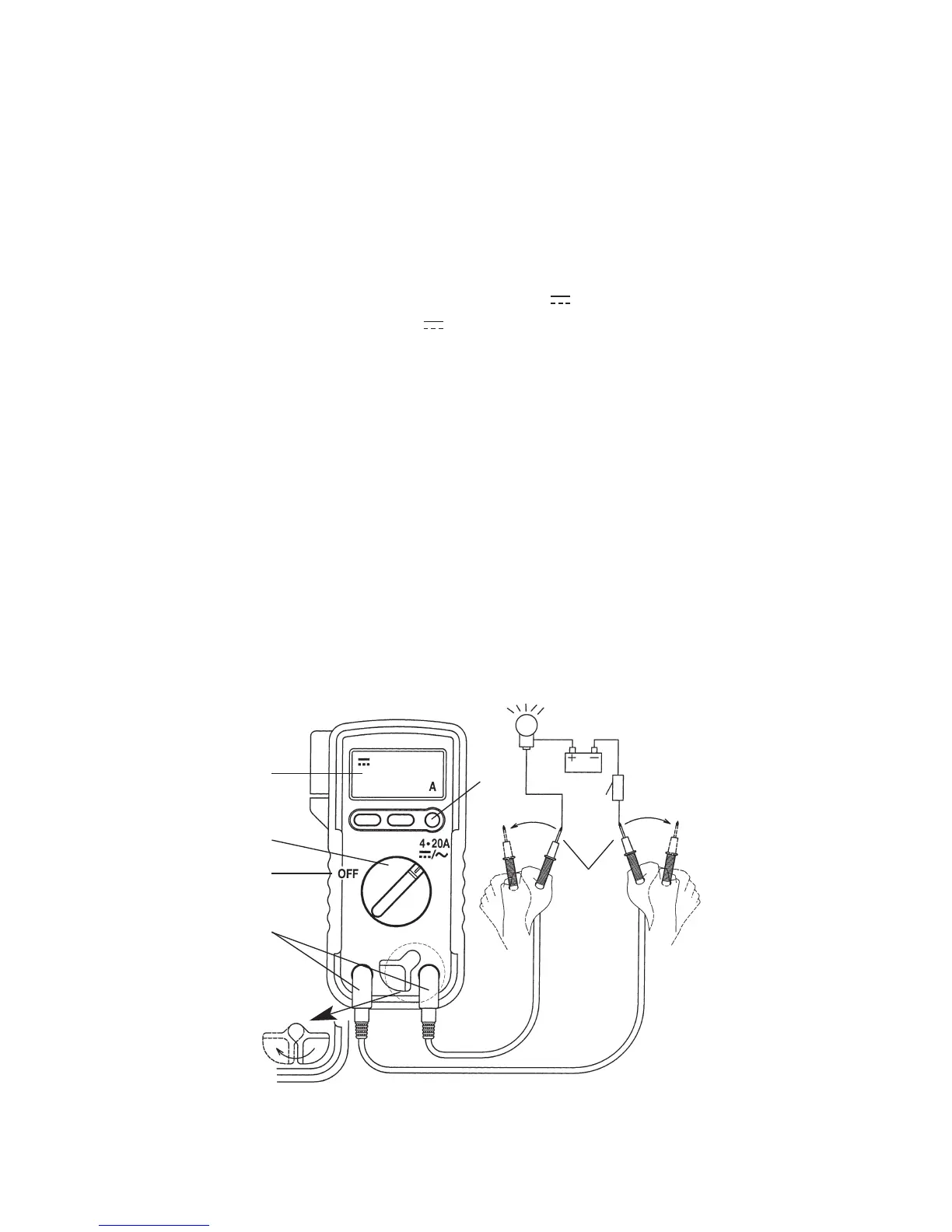

DC4・20Aレンジの使用例
Measuring DC 4・20 A
④
②
⑤
①
⑥
①
⑦
⑥
③
